Engine V1100

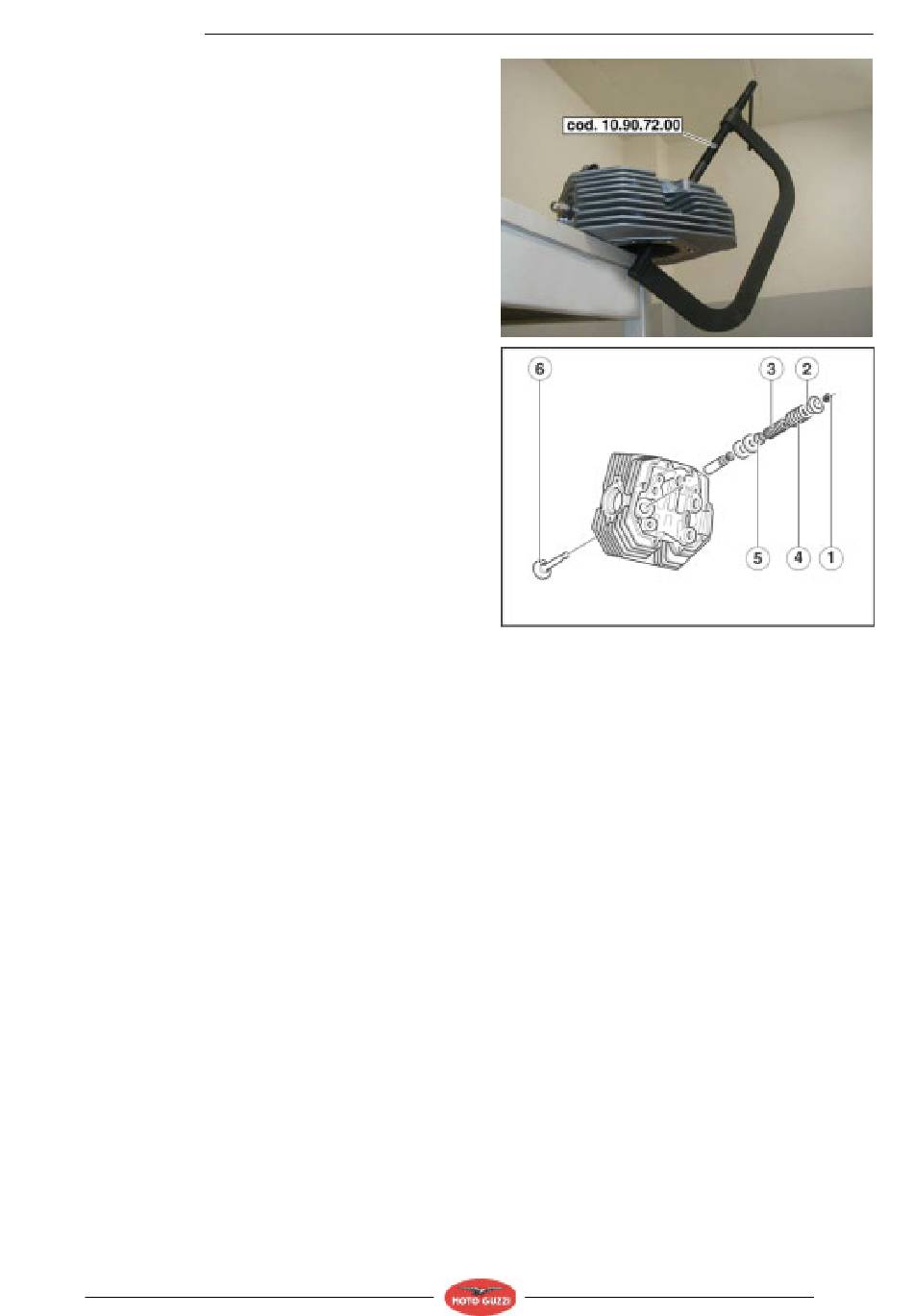

• Das Spezialwerkzeug (Art.-Nr. 10.90.72.00) am oberen
Federteller und in der Mitte des Ventilpilzes des zu
entfernenden Ventils ansetzen.
•
Die Schraube des Werkzeugs so weit einschrauben,
bis sie fest sitzt, dann mit einem Hammer auf den
Werkzeugkopf klopfen (dort wo der obere Teller
arbeitet), so dass die beiden Kegelhälften (1) sich vom
oberen Federteller (2) lösen.
•
Die beiden Kegelhälften (1) einmal gelöst, das
Werkzeug so lange einschrauben, bis die genannten
Kegelhälften sich aus den Sitzen an den Ventilen
herausnehmen lassen. Das Werkzeug abschrauben
und vom Zylinderkopf entfernen.
• Den oberen Federteller (2) abnehmen.
•
Die innere Feder (3) entfernen.
•
Die äußere Feder (4) entfernen.
• Den unteren Federteller (5) entfernen und ggf. auch
die Passscheiben.
• Das Ventil (6) aus dem Zylinderkopf nehmen.
