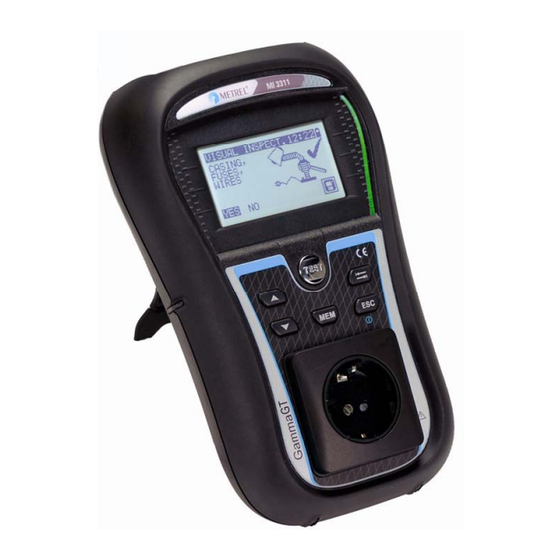

Inhaltszusammenfassung für METREL EDMI3311

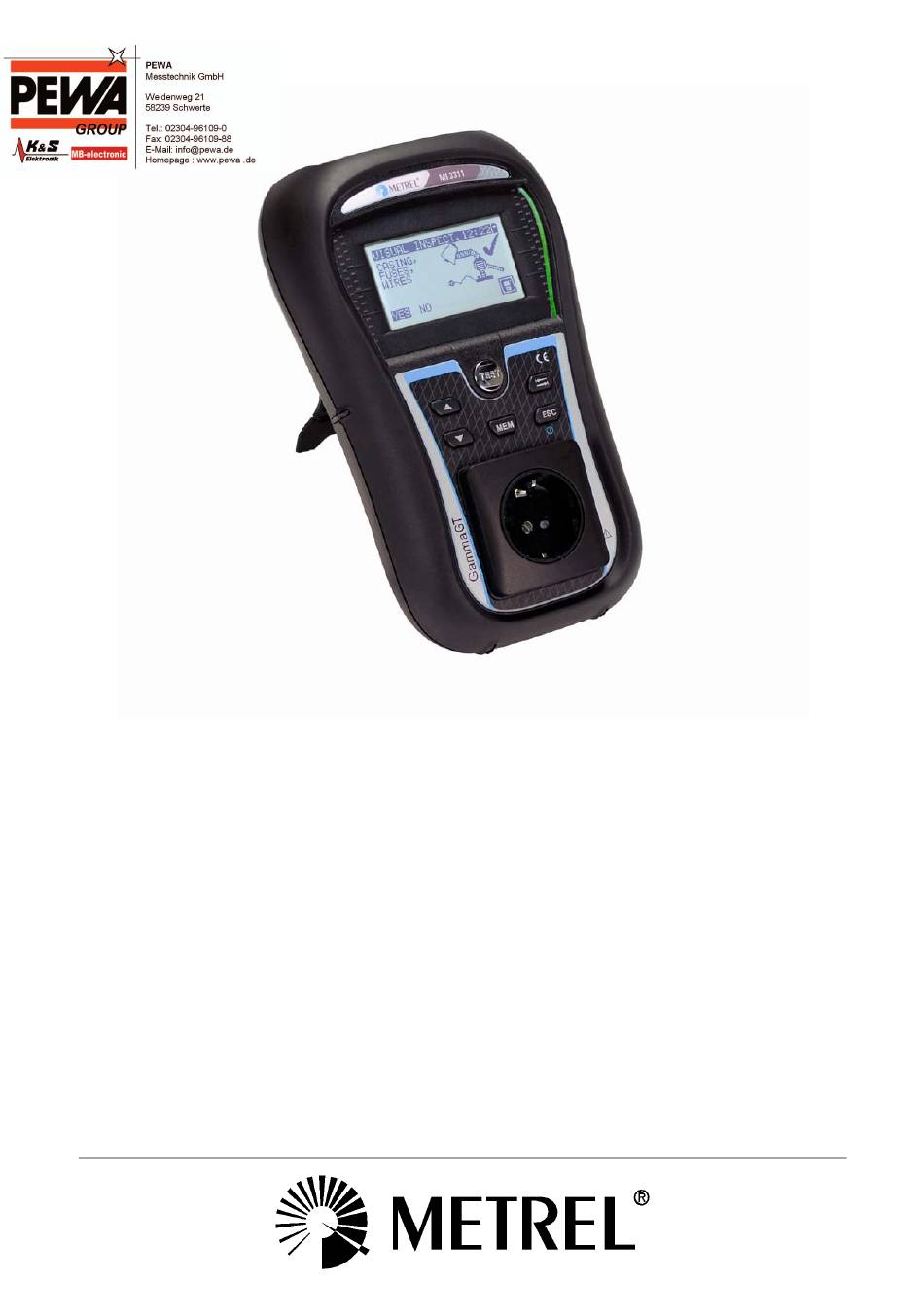

- Seite 1 GammaGT MI 3311 Benutzerhandbuch Ver. 1.1, Bestell-Nr. 20 751 688...
- Seite 2 Das CE-Kennzeichen auf Ihrem Gerät bestätigt, dass dieses Gerät die Anforderungen der EU (Europäischen Union) hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von METREL in irgendeiner Form oder mit irgendeinem Mittel vervielfältigt oder verwendet werden.
- Seite 3 MI 3311 GammaGT Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Beschreibung ..................5 Warnungen ......................6 Batterie und Aufladen .....................8 Neue oder längere Zeit nicht benutzte Batterien ............9 Angewandte Normen ....................10 Beschreibung des Instruments................11 Vorderseite ......................11 ...
- Seite 4 MI 3311 GammaGT Inhaltsverzeichnis 5.11 Echt-Effektivspannung..................40 Autotestsequenzen ....................41 Menü VDE-Organisator-Einstellungen..............41 Ausführen einer mit dem VDE-Organisator eingestellten Prüfsequenz ....43 Anwender-Autotest ....................47 Code-Autotest.......................47 Ausführen von Code-/ Anwender-Autotest-Sequenzen ........49 Sichtprüfung ......................49 ...
- Seite 5 (ungefähr 1500 Prüfungen können gespeichert werden). Zwei Kommunikationsanschlüsse (USB und RS232C) zur Kommunikation mit PC und Strichcodeleser. Eingebaute Echtzeituhr. Voll kompatibel mit dem neuen PC-Softwarepaket METREL PATLink PRO. Eingebaute Kalibrierungseinheit (Kontrollkasten). Leistungsstarke Funktionen für schnelle und effiziente regelmäßige Prüfung sind enthalten: Vorprogrammierte Prüfsequenzen.
- Seite 6 MI 3311 GammaGT Allgemeine Beschreibung 1.1 Warnungen Um ein hohes Maß an Bediensicherheit bei der Durchführung verschiedener Messungen mit dem Instrument zu erreichen und um Schäden an der Prüfausrüstung zu vermeiden, müssen folgende allgemeine Warnungen beachtet werden: Diese Warnung am Instrument bedeutet „Lesen Sie das Handbuch mit besonderem Augenmerk auf sicheren Betrieb durch“.
- Seite 7 MI 3311 GammaGT Allgemeine Beschreibung Der Bediener muss fachkundig sein, zu entscheiden, ob die Durchführung der Ersatzableitstromprüfung akzeptabel ist! Wenn ein Prüfcode mit einem Berührungsableitstrom gewählt ist (manuell oder mit dem Strichcodeleser), führt das Instrument GammaGT automatisch eine Ersatzableitstromprüfung-S durch. Andere Prüfparameter bleiben unverändert.
- Seite 8 Entfernen Sie alle Batterien aus dem Batteriefach, wenn das Instrument über einen längeren Zeitraum nicht benutzt wird. Es können Alkali- oder wieder aufladbare NiCd- oder NiMH-Batterien der Größe AA verwendet werden. Metrel empfiehlt nur den Einsatz von wieder aufladbaren Batterien von 2100 mAh oder mehr. Laden Sie keine Alkali-Batteriezellen! Verwenden Sie nur vom Hersteller oder Händler des Prüfgeräts gelieferte Netzteile,...
- Seite 9 NiMH- und Ni-Cd-Zellen können diesen chemischen Effekten unterworfen sein (manchmal Memory-Effekt genannt). Aus diesem Grund kann die Betriebszeit des Geräts während der ersten Lade-/Entladezyklen beträchtlich reduziert sein. In dieser Situation empfiehlt Metrel das folgende Verfahren, um die Batterielebensdauer zu verbessern: Verfahren Hinweise Laden Sie die Batterie vollständig.
- Seite 10 MI 3311 GammaGT Allgemeine Beschreibung 1.4 Angewandte Normen Das GammaGT wird in Übereinstimmung mit folgenden Vorschriften hergestellt und geprüft: Elektromagnetische Verträglichkeit (EMV) EN 61326 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV- Anforderungen Klasse (handgehaltene Geräte kontrollierten elektromagnetischen Umgebungen) Sicherheit (Niederspannungsrichtlinie) EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte –...
- Seite 11 MI 3311 GammaGT Beschreibung des Instruments 2 Beschreibung des Instruments 2.1 Vorderseite Bild 2.1: Vorderseite Legende: LCD-DISPLAY Punktmatrixdisplay mit Hintergrundbeleuchtung 128 x 64 Pixel. SCHLECHT Rote Anzeige Geben GUT/SCHLECHT für das Ergebnis Grüne Anzeige TEST Startet die Prüfung / Bestätigt die gewählte Option. AUFWÄRTS Wählt einen...
- Seite 12 MI 3311 GammaGT Beschreibung des Instruments 2.2 Anschlussplatte Bild 2.2: Anschlussplatte Legende: 1 S/EB1 Anschluss für Prüfspitze und Erdungs-Durchgang 2 IEC IEC / Spannungseingang 3 Schutzabdeckung 4 Ladebuchse Zum Anschluss des externen Ladegeräts 5 USB-Anschluss Kommunikation mit einem PC-USB-Anschluss (USB 1.1). Kommunikation mit einem Strichcodeleser 6 PS/2-Anschluss Kommunikation mit einem PC-Anschluss RS-232.
- Seite 13 MI 3311 GammaGT Beschreibung des Instruments 2.3 Rückseite Bild 2.3: Rückseite Legende: Einsätze für Seitengurt Batteriefachdeckel Befestigungsschraube des Batteriefachdeckels Rückseitiges Informationsschild Ständer für geneigte Stellung des Instruments Bild 2.4: Batteriefach Legende: Batteriezellen Alkali- oder wiederaufladbare NiCd- oder NiMH-Batteriezellen, Größe AA Schild mit Seriennummer...
- Seite 14 MI 3311 GammaGT Beschreibung des Instruments 2.4 Bedeutung der Symbole und Meldungen auf dem Display des Instruments Vor der Durchführung einer Messung führt das Instrument eine Reihe von Vorprüfungen aus, um die Sicherheit zu gewährleisten und Schäden zu vermeiden. Diese Sicherheits- Vorprüfungen überprüfen auf äußere Spannungen sowie die Lastbedingung an den Prüfanschlüssen.
- Seite 15 MI 3311 GammaGT Beschreibung des Instruments Biegen Sie während der Prüfung am Netzkabel des Geräts. Achten Sie darauf, dass der Prüfling eingeschaltet ist (um sicherzugehen, dass der vollständige Stromkreis geprüft wird). Schließen Sie die zu prüfende Leitung an den IEC- Prüfanschluss an.
- Seite 16 MI 3311 GammaGT Technische Daten 3 Technische Daten 3.1 Erdungs-Durchgangsprüfung Bereich Auflösung Genauigkeit 0,00 Ω ÷ 19,99 Ω 0,01 Ω ±(5 % des Ablesewerts + 3 Digits) 20,0 Ω ÷ 199,9 Ω 0,1 Ω Nur Anhaltswert 200 Ω ÷ 1999 Ω 1 Ω...
- Seite 17 MI 3311 GammaGT Technische Daten 3.3 Ersatzableitstrom Bereich Auflösung Genauigkeit 0,00 mA ÷ 9,99 mA ±(5 % des Ablesewerts + 3 0,01 mA Digits) 10,0 mA ÷ 20,0 mA 0,1 mA Leerlaufspannung ..... <50 V AC bei Nenn-Netzspannung Kurzschlussstrom ..... <2,5 mA Gut-Pegel: Ersatzableitstrom ......
- Seite 18 MI 3311 GammaGT Technische Daten 3.6 Daten des Kontrollkastens Instrument Funktion Referenzwert Genauigkeit Erdungs-Durchgangs- 0,50 Ω ±1 % des Wertes prüfung Erdungs-Durchgangs- 2,00 Ω ±1 % des Wertes prüfung Ersatzableitstrom 5,90 mA ±1 % des Wertes Ersatzableitstrom 0,50 mA ±1 % des Wertes Isolationswiderstand ±1 % des Wertes 1,20 MΩ...
- Seite 19 MI 3311 GammaGT Technische Daten Lagerungsbedingungen Temperaturbereich ......-10 °C ÷ +70 °C Maximale relative Luftfeuchtigkeit..90 % r.F. (-10 °C ÷ +40 °C) 80 % r.F. (40 °C ÷ 60 °C) Speicher..........1500 Speicherplätze Der Fehler bei Betriebsbedingungen kann allenfalls der Fehler bei Referenzbedingungen (in der Anleitung für jede Funktion angegeben) +1 % des Messwerts + 1 Digit sein, sofern nicht für spezielle Funktionen in der Anleitung anders angegeben.
- Seite 20 MI 3311 GammaGT Hauptmenü und Prüfmodi 4 Hauptmenü und Prüfmodi 4.1 Hauptmenü des Instruments Vom Hauptmenü des Instruments aus können vier Betriebsmodi des Instruments, Hilfe und Konfiguration gewählt werden: Bild 4.1: Hauptmenü des Instruments Tasten: Wählen Sie einen der folgenden Menüpunkte: <VDE-ORGANISATOR>...
- Seite 21 MI 3311 GammaGT Hauptmenü und Prüfmodi 4.3 Menü Einzelprüfung Im Menü Einzelprüfung können Einzelprüfungen durchgeführt werden. Bild 4.2: Hauptmenü Einzelprüfung Weitere Informationen finden Sie in Abschnitt 5 Einzelprüfung. 4.4 Menü Anwender-Autotest Dieses Menü enthält eine Liste von Anwender-vorbereiteten Autotestsequenzen. Die gebräuchlichen Autotestsequenzen sind defaultmäßig in der Liste enthalten.
- Seite 22 MI 3311 GammaGT Hauptmenü und Prüfmodi Tasten: Wählt den nächsten / vorherigen Hilfebildschirm. Rückkehr in das Hauptmenü. TEST,...
- Seite 23 MI 3311 GammaGT Hauptmenü und Prüfmodi 4.7 Konfigurationsmenü Im Konfigurationsmenü können verschiedene Parameter und Einstellungen des Instruments eingesehen oder eingestellt werden. Bild 4.6: Konfigurationsmenü Tasten: Wählen Sie die einzustellende oder einzusehende Einstellung: <SPEICHER> zum Abrufen oder Löschen gespeicherter Ergebnisse; <SPRACHE>, Sprache des Instruments; <DISPLAY>...
- Seite 24 MI 3311 GammaGT Hauptmenü und Prüfmodi 4.10 LCD – Kontrast und Hintergrundbeleuchtung des Displays In diesem Menü können der Kontrast und die Hintergrundbeleuchtung des Displays eingestellt werden. Bild 4.9: Menü LCD Modi der Hintergrundbeleuchtung AUTO Nach Drücken einer beliebigen Taste hohe Niveau Hintergrundbeleuchtung...
- Seite 25 MI 3311 GammaGT Hauptmenü und Prüfmodi Zuerst wird der Startbildschirm des Kontrollkastens angezeigt. In der Spalte REF werden die Referenzwerte des Kontrollkastens angezeigt. Bild 4.10: Startbildschirm des Kontrollkastens Tasten: Startet den Kalibrierungsvorgang des Instruments. TEST Schaltet zwischen Kontrollkasten-Bildschirmen um. Rückkehr zum Konfigurationsmenü ohne Änderungen. Ausführen der Kalibrierung des Instruments Zuerst wird der Startbildschirm des Kontrollkastens zur Kalibrierung des Instruments angezeigt.
- Seite 26 MI 3311 GammaGT Hauptmenü und Prüfmodi Überprüfen der IEC-Prüfleitung Zuerst wird die Schaltung zum Überprüfen der IEC-Prüfleitung angezeigt. Schließen Sie vor dem Ausführen der Überprüfung die IEC-Prüfleitung entsprechend der Anzeige an. Bild 4.130: Startbildschirm der IEC-Prüfleitung Tasten: Startet den Überprüfungsvorgang der Prüfleitung. TEST Rückkehr zum Konfigurationsmenü...
- Seite 27 MI 3311 GammaGT Hauptmenü und Prüfmodi 4.12 Einstellen von Datum und Uhrzeit In diesem Menü können Datum und Uhrzeit eingestellt werden. Bild 4.152: Datums- und Uhrzeitmenü Tasten: Wählt das zu ändernde Feld. Ändert das gewählte Feld. Bestätigt die Auswahl und kehrt zum Konfigurationsmenü zurück. TEST Rückkehr zum Konfigurationsmenü...
- Seite 28 MI 3311 GammaGT Hauptmenü und Prüfmodi 4.14 Originaleinstellungen In diesem Menü können die folgenden Parameter des Instruments auf ihre Anfangswerte gesetzt werden: alle Messparameter im Einzelprüfungsmodus; Display-Einstellungen; Sprache; Anwender-Autotestsequenzen werden durch ab Werk vorprogrammierte ersetzt. Bild 4.174: Menü Originaleinstellungen Tasten: Bestätigt die Auswahl und kehrt zum Hauptmenü...
- Seite 29 MI 3311 GammaGT Einzelprüfung 5 Einzelprüfung In einem Einzelprüfungsmodus können einzelne Prüfungen durchgeführt werden. Das ist besonders hilfreich bei der Fehlersuche. 5.1 Durchführen von Messungen im Einzelprüfmodus Wählen Sie im Einzelprüfungs-Hauptmenü die geeignete Einzelprüfung. Bild 5.1: Hauptmenü Einzelprüfung Tasten: Wählt eine Einzelprüfung. Geht zum Einzelprüfungs-Messmenü.
- Seite 30 MI 3311 GammaGT Einzelprüfung Tasten: Ändert Buchstaben (Gerätekennung). Wählt einen Buchstaben (Gerätekennung). TEST Speichern einer Einzelprüfungsmessung Rückkehr Einzelprüfungs-Hauptmenü. Rückkehr zum Einzelprüfungs-Hauptmenü ohne Speichern. 5.2 Messungen und Inspektionen 5.3 Sichtprüfung Vor jeder elektrischen Sicherheitsprüfung muss eine gründliche Sichtprüfung ausgeführt werden. Folgende Punkte sollten überprüft werden: Inspektion des Prüflings auf Anzeichen von Beschädigungen.
- Seite 31 MI 3311 GammaGT Einzelprüfung 5.4 Erdungs-Durchgangswiderstand Diese Prüfung stellt sicher, dass die Verbindungen zwischen dem Schutzleiteranschluss im Netzstecker des Prüflings und geerdeten berührbaren leitfähigen Teilen des Prüflings zufriedenstellend sind und einen ausreichend niedrigen Widerstand aufweisen. Diese Prüfung muss an Geräten der Klasse I (geerdet) durchgeführt werden. Das Instrument misst den Widerstand zwischen: PE-Anschluss der Netz-Prüfsteckdose und dem S/EB1-Anschluss.
- Seite 32 MI 3311 GammaGT Einzelprüfung 5.5 Isolationswiderstand Die Isolationswiderstandsprüfung überprüft den Widerstand zwischen spannungführenden Leitern und geerdeten (oder isolierten) berührbaren Metallteilen eines Prüflings. Diese Prüfung kann Fehler aufdecken, die durch Verschmutzung, Feuchtigkeit, Beschädigung des Isolationsmaterials usw. verursacht werden. Das Instrument misst den Isolationswiderstand zwischen: den Anschlüssen der Netz-Prüfsteckdose (L+N) und PE / (S/EB1).
- Seite 33 MI 3311 GammaGT Einzelprüfung Angezeigte Ergebnisse: Hauptergebnis ..Isolationswiderstand Hinweise: Wenn die S/EB1-Prüfspitze während der Prüfung angeschlossen ist, wird der durch sie fließende Strom ebenfalls berücksichtigt. Beachten Sie mögliche Warnungen auf dem Display, bevor Sie die Prüfung starten! Berühren oder trennen Sie den Prüfling nicht während der Messung oder bevor er vollständig entladen ist! Die Meldung „Entladen läuft...“...
- Seite 34 MI 3311 GammaGT Einzelprüfung Verfahren der Isolationswiderstandsmessung-S Wählen Sie die Funktion Isolationswiderstand-S. Stellen Sie die Prüfparameter ein. Schließen Sie den Prüfling an das Instrument an (siehe Bilder 5.11). Drücken Sie die Taste TEST zum Messen. Speichern Sie das Ergebnis durch Drücken der Taste MEM (optional). Bild 5.12: Beispiele von Ergebnissen der Isolationswiderstandsmessung-S Angezeigte Ergebnisse: Hauptergebnis ..
- Seite 35 MI 3311 GammaGT Einzelprüfung Bild 5.14: Messung des Ersatzableitstroms Verfahren zur Messung des Ersatzableitstroms Wählen Sie die Funktion Ersatzableitstrom. Stellen Sie die Prüfparameter ein. Schließen Sie den Prüfling an das Instrument an (siehe Bilder 5.14). Drücken Sie die Taste TEST zum Messen. Speichern Sie das Ergebnis durch Drücken der Taste MEM (optional).
- Seite 36 MI 3311 GammaGT Einzelprüfung Bild 5.16: Menü Ersatzableitstrom-S Prüfparameter für die Ersatzableitstrommessung-S AUSGANG Prüfspannung [30 V] GRENZ- Maximalstrom [0,25 mA, 0,50 mA, 0,75 mA, 1,00 mA, 1,50 mA, 2,00 mA, -- WERT - mA] ZEIT Messzeit [2 s, 3 s, 5 s, 10 s, 30 s, 60 s, 120 s, --- s]...
- Seite 37 MI 3311 GammaGT Einzelprüfung Prüfschaltung für die Ersatzableitstrommessung-S Bild 5.17: Messung des Ersatzableitstroms-S Verfahren der Ersatzableitstrommessung-S Wählen Sie die Funktion Ersatzableitstrom-S. Stellen Sie die Prüfparameter ein. Schließen Sie den Prüfling an das Instrument an (siehe Bild 5.17). Drücken Sie die Taste TEST zum Messen. Speichern Sie das Ergebnis durch Drücken der Taste MEM (optional).
- Seite 38 MI 3311 GammaGT Einzelprüfung 5.9 Polaritätsprüfung Diese Prüfung überprüft die Polarität von Netzschnüren. Folgende Fehler können erkannt werden: L OFFEN, N OFFEN, PE OFFEN, L-N VERTAUSCHT und MEHRFACHFEHLER. Bild 5.19: Polaritätsprüfungsmenü Prüfschaltung für die Polaritätsprüfung Bild 5.20: Polaritätsprüfung der IEC-Leitung Verfahren der Polaritätsprüfung Wählen Sie die Funktion Polaritätsprüfung.
- Seite 39 MI 3311 GammaGT Einzelprüfung 5.10 Funktionsprüfung In ihrer einfachsten Form ist eine Funktionsprüfung eine Überprüfung, um sicherzustellen, dass das Gerät korrekt arbeitet. Hinweis: Diese Prüfung sollte erst durchgeführt werden, wenn das Gerät alle anderen Prüfungen bestanden hat, die auf den Prüfling anwendbar sind. Umfang der Prüfung Überprüfen Sie die folgenden Punkte, während das Gerät in Betrieb ist: RCDs und andere Trenneinrichtungen,...
- Seite 40 MI 3311 GammaGT Einzelprüfung 5.11 Echt-Effektivspannung Dies ist eine einfache Funktion, die ständig die Spannung am Stecker der IEC-Leitung misst. Prüfschaltung für die Spannungsmessung Bild 5.23: Spannungsmessung an der IEC-Leitung Verfahren bei der Echt-Effektivspannungsmessung Wählen Sie die Funktion ECHT-EFFEKTIVSPANNUNG. Schließen Sie die IEC-Leitung an das Instrument und an die normale Netzversorgung an, wie in Bild 5.23 gezeigt.
- Seite 41 MI 3311 GammaGT Autotestsequenzen 6 Autotestsequenzen Autotest ist die schnellste und leichteste Weise, Geräte zu prüfen. Während des Autotests laufen vorprogrammierte Messungen automatisch in einer sequentiellen Reihenfolge ab. vollständigen Autotest-Ergebnisse können zusammen zugehörigen Gerätekennung gespeichert werden. Hinweis: Das Instrument GammaGT enthält nicht alle Prüffunktionen und Parameter, die von den Autotest-Kurzcodes abgedeckt sind.
- Seite 42 MI 3311 GammaGT Autotestsequenzen Tasten: Wählt Option Organisators. gewählte Option wird hervorgehoben. Bricht die VDE-Sequenz ab und kehrt zum Hauptmenü zurück. Bestätigt die Auswahl und fährt mit dem nächsten Schritt fort. TEST Nach dem Einstellen des Gerätetyps und des Schutzmittels kann die passende Prüfsequenz gestartet werden.
- Seite 43 MI 3311 GammaGT Autotestsequenzen 6.2 Ausführen einer mit dem VDE-Organisator eingestellten Prüfsequenz Allgemeine Bedeutung der Tasten während einer VDE-Organisator-Autotestsequenz: Stellt die Organisatoroption oder den Einstellwert in dem gewählten (hervorgehobenen) Punkt ein. Bricht die VDE-Sequenz ab und kehrt zum Hauptmenü zurück. Startet / wiederholt die gewählte Messung oder fährt mit dem nächsten TEST Schritt fort.
- Seite 44 MI 3311 GammaGT Autotestsequenzen Hinweis: Der Grenzwert des Erdungs-Durchgangswiderstands wird automatisch auf Grundlage der eingestellten Netzleitungslänge eingestellt. Bild 6.4: VDE–Organisator – Ergebnisbildschirm Erdungs-Durchgang Optionen im Ergebnisbildschirm Erdungs-Durchgang: Fährt mit dem nächsten Schritt fort. WEITER Wiederholt die Prüfung (im Falle mehrerer geerdeter Punkte). Das WIEDERH höchste Ergebnis wird gespeichert.
- Seite 45 MI 3311 GammaGT Autotestsequenzen Hinweis: Der Grenzwert des Ableitstroms wird automatisch auf Grundlage der eingestellten Leistung des Geräts eingestellt. Falls ein anderer Gerätetyp eingestellt ist, sind keine besonderen Optionen einzustellen. Bild 6.8: VDE–Organisator – Ergebnisbildschirm Ersatzableitstrom Im Ergebnisbildschirm Ersatzableitstrom sind keine besonderen Optionen einzustellen. Messung des Isolationswiderstands-S Diese Prüfung wird angeboten, wenn sie gemäß...
- Seite 46 MI 3311 GammaGT Autotestsequenzen Ersatzableitstrommessung-S Diese Prüfung wird angeboten, wenn sie gemäß der Einstellung des VDE-Organisators anwendbar ist. Die Messung ist im Abschnitt 5.2.6 Ersatzableitstrom-S beschrieben. Bild 6.11: VDE-Organisator – Startbildschirm Ersatzableitstrom-S Im Startbildschirm Ersatzableitstrom-S sind keine besonderen Optionen einzustellen. Bild 6.12: VDE-Organisator –...
- Seite 47 MI 3311 GammaGT Autotestsequenzen 6.3 Anwender-Autotest Menü Anwender-Autotest können über PC-Software PATLink anwenderdefinierte Autotest-Abläufe durchgeführt werden. Bis zu 50 Anwender- Autotestsequenzen können in diesem Autotest-Modus vorprogrammiert werden. Gebräuchliche vorprogrammierte Autotestsequenzen sind defaultmäßig in der Liste enthalten. Die Anwendersequenzen können auch von der PC-Software PATLink PRO hochgeladen werden.
- Seite 48 MI 3311 GammaGT Autotestsequenzen Bild 6.15: Anschluss des Strichcode-Lesers Im Hauptmenü wählen Sie Code-Autotest. Name und Code der letzten empfangenen oder eingestellten Autotestsequenz werden angezeigt. Eine neue (vom Strichcodeleser empfangene) Autotestsequenz wird Instrument angenommen (verfügbare Autotestsequenzen und ihre Codes siehe Anhang). Der erfolgreiche Empfang des Strichcodes wird durch zwei kurze Bestätigungs-Pieptöne bestätigt.
- Seite 49 MI 3311 GammaGT Autotestsequenzen 6.5 Ausführen von Code-/ Anwender-Autotest-Sequenzen Allgemeine Bedeutung der Tasten während einer Code- oder Anwender-Autotestsequenz: Stellt die Option ein. Stellt den Grenzwert bei dem gewählten TAB, (hervorgehobenen) Punkt ein. Bricht die Autotest-Sequenz ab und kehrt ohne Änderungen zum Menü Code-/Anwender-Autotest zurück.
- Seite 50 MI 3311 GammaGT Autotestsequenzen Nachdem die Messung ausgeführt ist, wird der Ergebnisbildschirm Erdungs-Durchgang angezeigt. Bild 6.19: Ergebnisbildschirm Erdungs-Durchgang Optionen im Ergebnisbildschirm Erdungs-Durchgang: Fährt mit dem nächsten Schritt fort. WEITER Wiederholt die Prüfung. (Zu benutzen im Falle mehrerer geerdeter WIEDERH Punkte.) Das höchste Ergebnis wird gespeichert. 6.8 Messung des Isolationswiderstands Die Prüfung wird angeboten, wenn sie gemäß...
- Seite 51 MI 3311 GammaGT Autotestsequenzen Nachdem die Messung ausgeführt ist, wird der Ergebnisbildschirm Ersatzableitstrom angezeigt. Bild 6.23: Ergebnisbildschirm Ersatzableitstrom Im Ergebnisbildschirm Ersatzableitstrom sind keine besonderen Optionen einzustellen.
- Seite 52 MI 3311 GammaGT Autotestsequenzen 6.10 Messung des Isolationswiderstands S Die Prüfung wird angeboten, wenn sie gemäß der Einstellung des Autotests anwendbar ist. Zuerst wird der Startbildschirm Isolationswiderstand S angezeigt. Messung und Optionen im Startbildschirm Isolationswiderstand S werden im Abschnitt 5.2.4 Isolationswiderstand-S beschrieben.
- Seite 53 MI 3311 GammaGT Autotestsequenzen Optionen im Ergebnisbildschirm Ersatzableitstrom-S: Weiter zur nächsten Messung. WEITER Wiederholt Prüfung. benutzen Falle mehrerer WIEDERH isolierter/SELV/PELV berührbarer Punkte.) Das höchste Ergebnis wird gespeichert. 6.12 Polaritätsprüfung Die Prüfung wird angeboten, wenn sie gemäß der Einstellung des Autotests anwendbar ist.
- Seite 54 MI 3311 GammaGT Autotestsequenzen 6.14 Umgang mit Autotest-Ergebnissen Nach Abschluss des Anwender- / Kurzweg-Autotests wird der Autotest-Ergebnis- Hauptbildschirm angezeigt, der eine Gesamtergebnisangabe enthält. Bild 6.31: Autotest-Ergebnis-Hauptbildschirm Optionen im Autotest-Ergebnisbildschirm: Anschauen einzelner Ergebnisse ERGEBNISSE ANSCHAUEN Startet einen neuen Autotest mit denselben Einstellungen NEUE PRÜFUNG wie beim vorhergehenden.
- Seite 55 MI 3311 GammaGT Arbeiten mit Autotest-Ergebnissen 7 Arbeiten mit Autotest-Ergebnissen 7.1 Speichern von Autotest-Ergebnissen Nach dem Wählen von „Ergebnisse speichern“ im Autotest-Menü werden die Autotest- Ergebnisse im internen Speicher des Instruments gespeichert. Bevor die Ergebnisse gespeichert werden, kann den Prüfergebnissen die Gerätekennungs-Nummer hinzugefügt werden: Bild 7.1: Menü...
- Seite 56 MI 3311 GammaGT Arbeiten mit Autotest-Ergebnissen Tasten: Geht zum Menü „Ergebnisse anschauen“ zum Anschauen der Autotest- / , TEST Ergebnisse. Kehrt zurück zum Speichermenü. Im Bildschirm „Ergebnisse anschauen“ werden durchgeführte Prüfungen, Ergebnisse und ihr GUT / SCHLECHT-Status angezeigt. Weiter können die ausgewählten Prüfergebnisse in allen Einzelheiten angezeigt werden.
- Seite 57 MI 3311 GammaGT Arbeiten mit Autotest-Ergebnissen 7.4 Löschen des gesamten Speicherinhalts Wählen Sie LÖSCHEN GESAMTEN SPEICHER im Menü SPEICHER. Eine Warnung wird angezeigt. Bild 7.7: Menü Löschen des gesamten Speichers Tasten: Bestätigt das Löschen des gesamten Speicherinhalts. TEST Kehrt ohne Änderungen zum Speichermenü zurück. Bild 7.8: Löschen des Speichers läuft...
- Seite 58 MI 3311 GammaGT Kommunikation 8 Kommunikation Das Instrument kann mit der PC-Software PATLink PRO kommunizieren. Folgende Operationen werden unterstützt: Gespeicherte Ergebnisse können in einen PC heruntergeladen und dort gespeichert werden. Ergebnisse des Kontrollkastens können in den PC heruntergeladen und dort gespeichert werden.
- Seite 59 MI 3311 GammaGT Wartung/Gerätesatz und Zubehör 9 Wartung 9.1 Regelmäßige Kalibrierung Es ist wichtig, dass alle Messinstrumente regelmäßig kalibriert werden, damit die in diesem Handbuch angegebenen technischen Daten garantiert werden. Wir empfehlen eine jährliche Kalibrierung. Die Kalibrierung darf nur durch einen autorisierten Techniker durchgeführt werden.
- Seite 60 MI 3311 GammaGT Anhang A Anhang A Das Instrument GammaGT unterstützt zwei Strichcode-Formate (einzeln und doppelt). Autotest-Kurzcode und Gerätekennungs-Nummer Autotest-Kurzcodes werden als zweistelliger Code dargestellt. Diese Autotest-Codes können auch durch den Strichcode dargestellt werden. Mit dem Strichcodeleser kann Autotest-Kurzcode aus Strichcode-Etiketten in das Instrument eingegeben werden.
- Seite 61 MI 3311 GammaGT Abhang B – Vorprogrammierte Autotests (Deutschland) Anhang B – Vorprogrammierte Autotests (Deutschland) Tabelle der vorprogrammierten Autotestsequenzen Autotest-Kurzcode Kl_1_Iso Kl_1_Iso_BLT Kl_1_Ia Kl_1_Ia_BLT Sichtprüfung Ausgang 200 mA 200 mA 200 mA 200 mA Erdungs- Grenzwert 0,30 Ω 0,30 Ω 0,30 Ω...
- Seite 62 MI 3311 GammaGT Abhang B – Vorprogrammierte Autotests (Deutschland) Tabelle der vorprogrammierten Autotestsequenzen (Fortsetzung) Autotest-Kurzcode Kl_2_Iso Kl_2_Ibs Kl_1_IsoIa Kl_1_IsoIaBLT Sichtprüfung Ausgang 200 mA 200 mA Erdungs- 0,30 Ω 0,30 Ω Grenzwert Durchgangs- Zeit prüfung Ausgang 500 V 500 V Grenzwert 1,00 MΩ...
- Seite 63 MI 3311 GammaGT Abhang B – Vorprogrammierte Autotests (Deutschland) Tabelle der vorprogrammierten Autotestsequenzen (Fortsetzung) Autotest-Kurzcode Kl_2_IsoIbs Kl_2 Kl_3_Iso Kl_3 Sichtprüfung Ausgang Erdungs- Grenzwert Durchgangs- Zeit prüfung Ausgang Grenzwert Isolation Zeit Ausgang 500 V 500 V Isolation Grenzwert 2,00 MΩ 0,250 MΩ (Sonde) Zeit Ausgang...
- Seite 64 MI 3311 GammaGT Abhang B – Vorprogrammierte Autotests (Deutschland) METREL GmbH VDE-Tester Prüftypkarte Code Name und Beschreibungen der Autotestsequenz Grenzwerte Strichcode Prüfungen nach VDE. Erdverbindung: 0,30 Ω Gerät der Klasse 1. Messungen des Isolationswiderstands Isolation: 1,00 MΩ Kl_1_Iso Ersatzableitstroms sind...
- Seite 65 MI 3311 GammaGT Abhang B – Vorprogrammierte Autotests (Deutschland) METREL GmbH VDE-Tester Prüftypkarte (Fortsetzung) Prüfungen nach VDE. Gerät der Klasse 2 ohne isolierte Kl_2 berührbare leitfähige Teile. A1 0 Prüfungen nach VDE. Isolation - S: 0,25 MΩ Gerät der Klasse 3 mit isolierten Kl_3_Iso berührbaren leitfähigen Teilen.
- Seite 66 MI 3311 GammaGT Abhang C – Vorprogrammierte Autotests (NL) Anhang C - Vorprogrammierte Autotests (NL) Tabelle der vorprogrammierten Autotestsequenzen Autotest-Kurzcode Kl_1_ALG Kl_2_ALG Kl_1_HEATERS KL_1_PC Sichtprüfung Ausgang 200 mA 200 mA 200 mA Erdungs- Grenzwert 0,30 Ω 0,30 Ω 0,30 Ω Durchgangs- Zeit prüfung...
- Seite 67 MI 3311 GammaGT Abhang C – Vorprogrammierte Autotests (NL) Tabelle der vorprogrammierten Autotestsequenzen (Fortsetzung) Autotest-Kurzcode Kl_3_ALG Kl_1_AGMD KABEL_5M_2.5MM KABEL_15M_2.5MM Sichtprüfung Ausgang 200 mA 200 mA 200 mA Erdungs- 0,30 Ω 0,30 Ω 0,50 Ω Grenzwert Durchgangs- Zeit prüfung Ausgang 500 V 500 V 500 V Grenzwert...
- Seite 68 MI 3311 GammaGT Abhang C – Vorprogrammierte Autotests (NL) Tabelle der vorprogrammierten Autotestsequenzen (Fortsetzung) Autotest-Kurzcode KABEL_25M_2.5MM KABEL_50M_2.5MM Sichtprüfung Ausgang 200 mA 200 mA Erdungs- Grenzwert 0,70 Ω 1,00 Ω Durchgangs- Zeit prüfung Ausgang 500 V 500 V Grenzwert 1,00 MΩ 1,00 MΩ...
