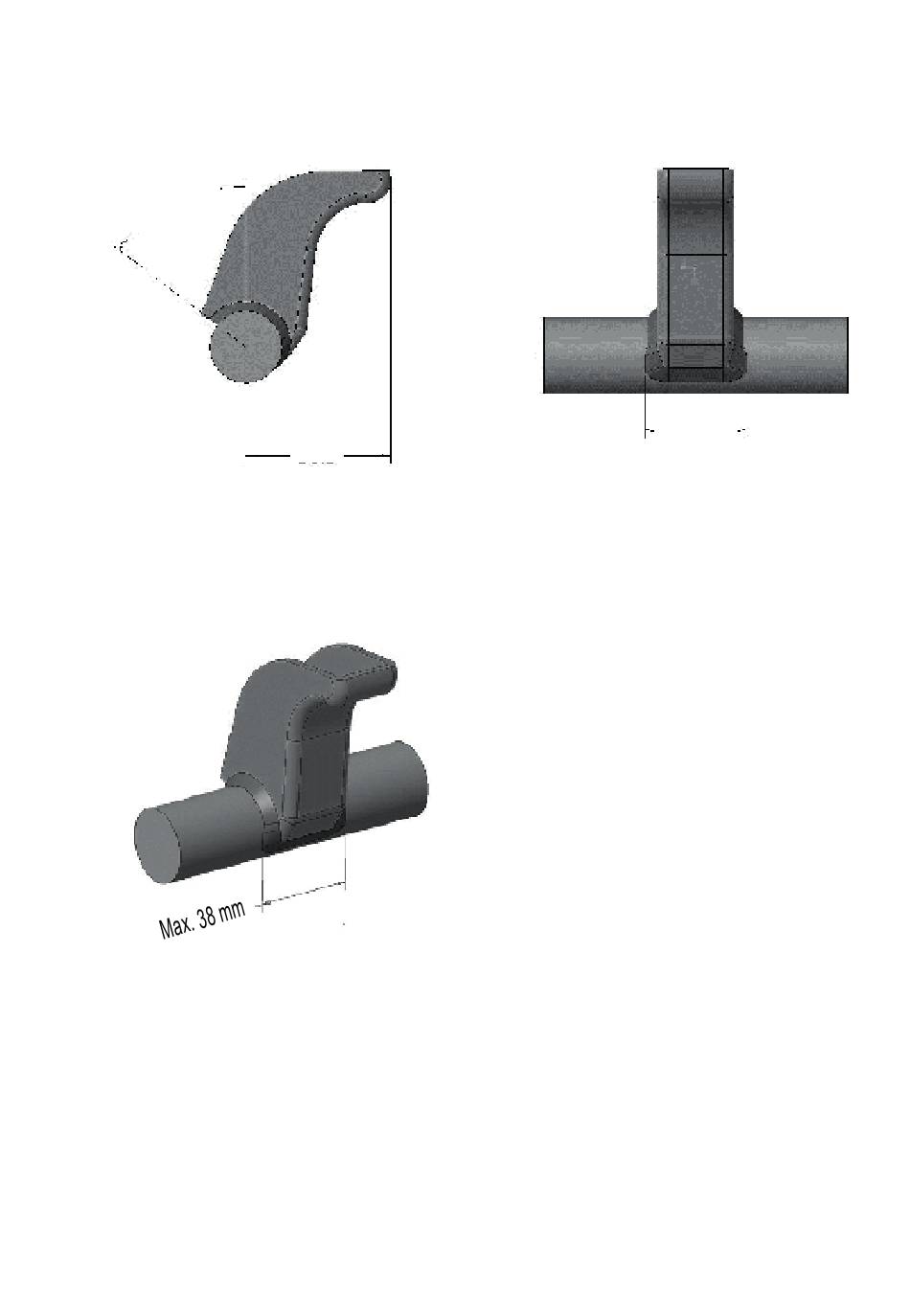

TD5 Montagebeschlag
Schweißanweisung
Max. 52°
Kein Beschlag oder Schweißen
außerhalb des Bereichs von 52° von
der vertikalen Achse.
Die Abmessung des Beschlags einschließlich des Schweißens darf 38 mm nicht überschreiten.
Um den korrekten Drehwinkel des Rücken- und Beinteils zu erhalten, ist es wichtig, dass der Beschlag gemäß den
oben angeführten Anweisungen montiert und verschweißt wird. Die Nichtbeachtung der Anweisungen können zu
einem kleineren Drehwinkel führen oder im schlimmsten Fall den TD5 beschädigen.
Wenn die Montagebeschläge korrekt montiert sind, sollte 1-2 Sekunden nach der Aktivierung der Handbedienung
das Bett eingestellt werden. Dies sorgt für eine optimierte Montage des TD5 und einen korrekten Winkel des
Bettes.
50,5
Seite 22 von 36
Max. 38 mm
