Inhaltszusammenfassung für Linak HOMELINE TWINDRIVE TD5 Standard

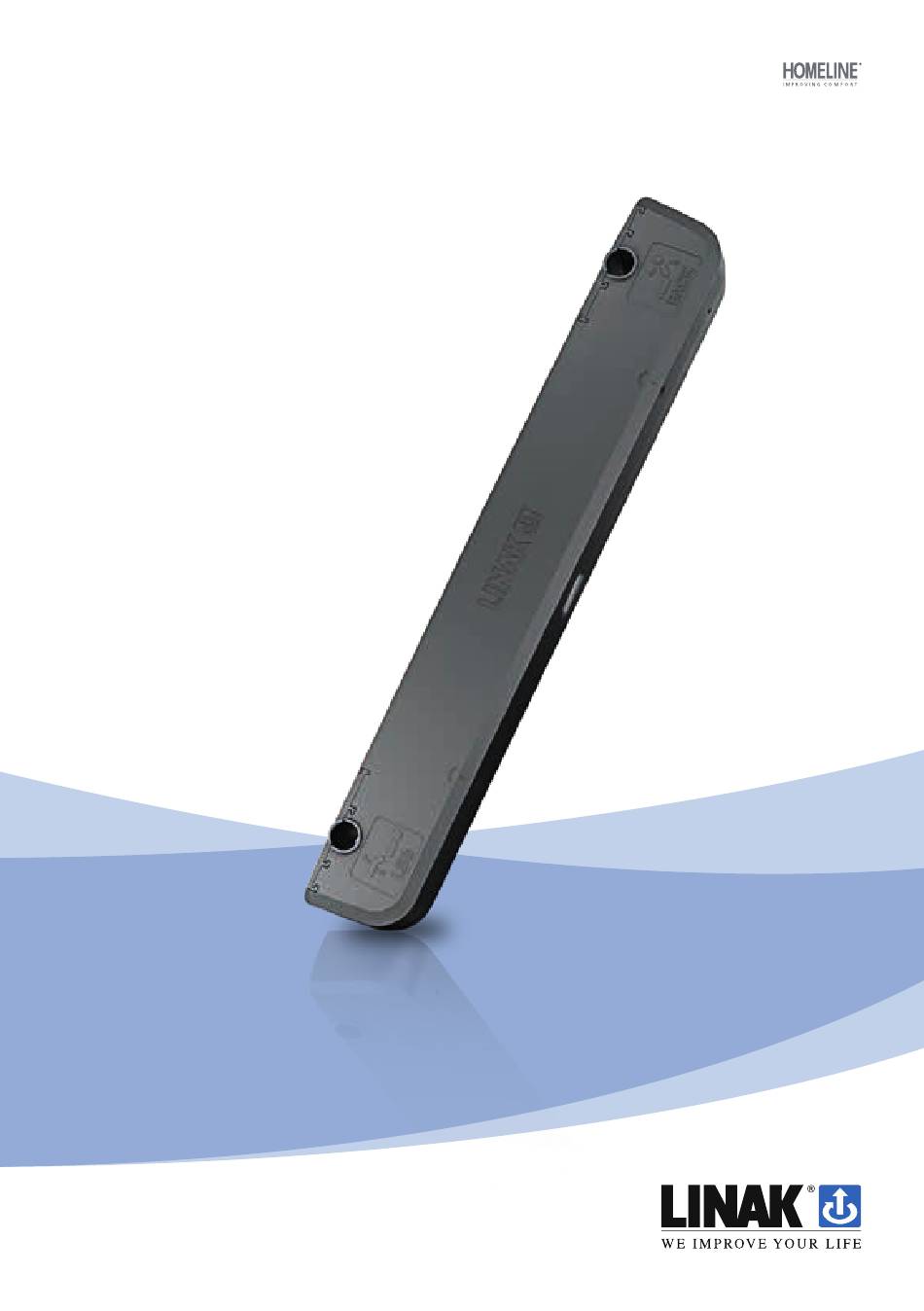

- Seite 1 TWINDRIVE TD5 Standard ® Montageanleitung LINAK.DE/HOMELINE LINAK.AT/HOMELINE...
-
Seite 2: Inhaltsverzeichnis
Wie man einen TD5 entkoppelt ....................15 Mechanische Notabsenkung ......................16 TD5 Montagebeschlag ........................17 Montagehinweise und Paralleltoleranzen ..................17 Schweißanweisung ........................18 Funktionsbeschreibung ........................19 Etiketten .............................20 Entsorgung von LINAK Produkten ....................21 Entsorgung von Batterien ......................22 Zeichnungen ..........................23 LINAK Richtlinie für Anwendungsmöglichkeiten ................27 Adressen .............................28 Seite 2 von 28... -
Seite 3: Vorwort
Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und gewartet wird. Es liegt in der Verantwortung des Herstellers, dem Endanwender eine Bedienungsanlei- tung mit relevanten Sicherheitshinweisen aus dieser Montageanleitung zu liefern. -
Seite 4: Wichtige Informationen
Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden. -
Seite 5: Anforderungen Zur Etikettierung
Dieses Gerät erfüllt Teil 15 der FCC-Bestim- mungen. Der Betrieb unterliegt folgenden zwei Bedingungen: 1) Dieses Gerät darf keine schädlichen Funkstörungen verursachen, und 2) dieses Gerät muss mögliche emp- fangene Funkstörungen und dadurch verursachte Funktionsstörungen akzeptieren. • Gewollte und ungewollte Funktionsstörungen elektrischer Betriebsmittel: Durch Änderungen oder Modifizierungen, die nicht ausdrücklich von der für die Einhaltung der FCC-Bestim- mungen verantwortlichen Stelle genehmigt wurden, kann der Benutzer die Berechtigung zum Betrieb des Gerätes verlieren. -
Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche
Aktuelle Montageanleitungen und Bekanntmachungen können Sie jeder Zeit hier einsehen: www.linak.de/HOMELINE Elektromagnetische Felder (EMF): Dieses Gerät von LINAK erfüllt alle Normen hinsichtlich elektromagnetischen Feldern (EMF). Wenn das Gerät korrekt gemäß den Anweisungen in dieser Montageanleitung eingesetzt wird, ist die Anwendung nach den momentanen wissenschaftlichen Erkenntnissen sicher. -
Seite 7: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 8: Reparaturen
Um Fehlfunktionen zu vermeiden, dürfen alle Reparaturen an TWINDRIVE Produkten nur von autorisierten LINAK ® Werkstätten vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. TWINDRIVE Antriebe im Gewährleistungszeitraum müssen an LINAK Werkstätten gesandt werden. Original-Erklärung für den Einbau von unvollständigen Maschinen Seite 8 von 28... -
Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Name und Adresse der Person, die autorisiert ist, die relevanten technischen Dokumentationen zusammen- zustellen: John Kling, Group Headquarters, Guderup, DK-6430 Nordborg, email jkl@linak.com Erklärt hiermit, dass LINAK Aktuatoren und Antriebssysteme die folgenden Teile der Maschinenrichtlinie 2006/42/EC, ANHANG I, Grundlegende Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Bau von Maschinen erfüllen: 1.5.1 Stromversorgung: Richtlinie 2006/95 / EG zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten... -
Seite 10: Verschiedenes Zum Twindrive ® Td5 Standard System
. Das heißt, Sie können Handbedienungen verwenden, die per Bluetooth ® ® funktionieren. LINAK bietet zahlreiche kompatible Handbedienungen: HC05BL, HC10BL und HC40BL. Alternativ kann die Bed ® Control App heruntergeladen werden, um das Smartphone als Handbedienung zu nutzen. Sie können insgesamt acht Handbedienungen mit einen TD5 koppeln. Dies können sowohl normale Handbedie- nungen als auch über die App genutzte Geräte sein. -
Seite 11: Montage Des Td5 Standard
Montage des TD5 Standard Zur Montage des TD5 wird dieser in die Beschläge des Bettes gedrückt und danach wird die Verschlussvorrichtung aufgeschoben. Stellen Sie sicher, dass die Verschlussvorrichtung richtig platziert ist, bevor der TD5 genutzt wird. Empfehlungen • Netzkabel und Bedienelemente müssen separat bestellt werden. •... -
Seite 12: Zugentlastung Kabel
WICHTIG: Stellen Sie sicher, dass die Verschlussvorrichtungen platziert sind, bevor Sie den TD5 verwenden. Fahren Sie das TD5 System nicht ohne montierte Verschlussvorrichtungen. Die Bettbeschläge müssen in dem Bereich, in dem der TD5 montiert ist, eine glatte Oberfläche ohne Grate und Schweißstellen aufweisen. -
Seite 13: Inbetriebnahme (Koppeln Der Bluetooth ® Verbindung)
1. Schließen Sie den TD5 über das Netzkabel ans Stromnetz an. 2. Der TD5 befindet sich drei Minuten lang im Kopplungsmodus und das Unterbettlicht blinkt, um dies anzuzei- gen. 3. Drücken Sie gleichzeitig die beiden oberen Tasten der LINAK Handbedienung. ®... -
Seite 14: Kopplung Des Smartphones Oder Tablets
Kopplung des Smartphones oder Tablets 1. Aktivieren Sie Bluetooth auf Ihrem Smartphone/Tablet. ® 2. Öffnen Sie die Bed Control App. 3. Schließen Sie den TD5 über das Netzkabel ans Stromnetz an. 4. Der TD5 befindet sich drei Minuten lang im Kopplungsmodus und das Unterbettlicht blinkt, um dies anzuzei- gen. -
Seite 15: Spätere Kopplung Eines Anderen Gerätes
Spätere Kopplung eines anderen Gerätes Es ist möglich, später eine andere Handbedienung oder ein Smartphone/Tablet mit dem TD5 zu verbinden. 1. Trennen Sie den TD5 vom Stromnetz. 2. Warten Sie eine Minute. 3. Schließen Sie den TD5 wieder ans Stromnetz an, um in wieder in den Kopplungsmodus zu versetzen. 4. -
Seite 16: Mechanische Notabsenkung
Mechanische Notabsenkung Im Falle eines Stromausfalls dient die Notabsenkung dazu, das Bett in eine horizontale Position zu fahren. 1. Trennen Sie den TD5 vom Stromnetz. 2. Nehmen Sie den Inbusschlüssel an der Seite des TD5. Unterhalb des TD5 befinden sich zwei Öffnungen zum mechanischen Absenken. 3. -
Seite 17: Td5 Montagebeschlag
TD5 Montagebeschlag Montagehinweise und Paralleltoleranzen Wenn das Bett in der Horizontalen ist (Ausgangsposition): 581±1 50,5±0,5 480±1 +0,3 Der Durchmesser der Achse muss 25,2 mm betragen. - 0,2 Seite 17 von 28... -
Seite 18: Schweißanweisung
TD5 Montagebeschlag Schweißanweisung Max. 52° Max. 38 mm 50,5 Kein Beschlag oder Schweißen außerhalb des Bereichs von 52° von der vertikalen Achse. Die Abmessung des Beschlags einschließlich des Schweißens darf 38 mm nicht überschreiten. Um den korrekten Drehwinkel des Kopf- und Fußteils zu erhalten, ist es wichtig, dass der Beschlag gemäß den oben angeführten Anweisungen montiert und verschweißt wird. -
Seite 19: Funktionsbeschreibung
Funktionsbeschreibung Handbedienung HB10 Wireless: auf – ab Rückenteilmotor auf – ab Beinteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Handbedienung HC05BL: auf – ab Rückenteilmotor auf – ab Beinteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Handbedienung HC10BL: auf – ab Rückenteilmotor auf – ab Beinteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Handbedienung HC40BL:... -
Seite 20: Etiketten
Etiketten Etikett für TD5 Standard Etikett für HC05BL Etikett für HB10BL Etikett für HC10BL Etikett für HC40 FRAME™ Standard Etikett für HC40 TWIST™ Standard Seite 20 von 28... -
Seite 21: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten. -
Seite 22: Entsorgung Von Batterien
Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt. -
Seite 23: Zeichnungen
Zeichnungen TWINDRIVE TD5 Standard System ® : TD4_STANDARD : TD4_STANDARD ø 25,6 581±1 Seite 23 von 28... - Seite 24 Handbedienung HC05BL Handbedienung HC10BL Handbedienung HB10BL Seite 24 von 28...
- Seite 25 HC40 FRAME™ Standard Seite 25 von 28...
- Seite 26 HC40 TWIST™ Standard 15,3 Seite 26 von 28...
-
Seite 27: Linak Richtlinie Für Anwendungsmöglichkeiten
Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist. -
Seite 28: Adressen
Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
