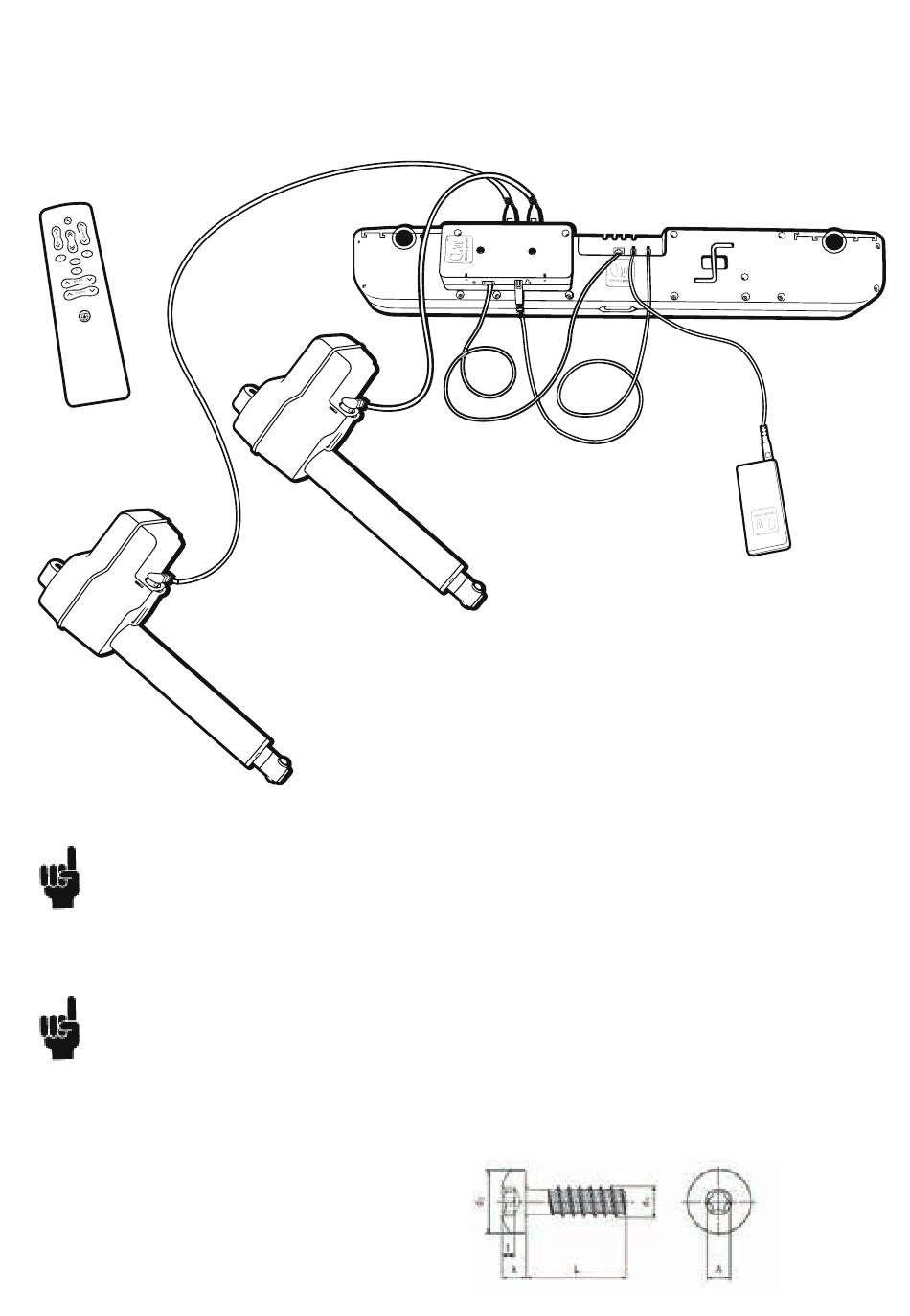

4-motorige Lösung
Eine 4-motorige Lösung ist für Rücken-, Beinteil und z. B. Nacken- und Fußteilverstellung. Das System besteht aus
einem TD5 Advanced in Kombination mit einer CBH Advanced, an die zwei einzelne Aktuatoren (LA27, LA31 oder
LA40) angeschlossen werden können. Das System wird mit einem SMPS006 geliefert und mit einer kabellosen
Bluetooth
Handbedienung gesteuert.
®
Handbedienung
Es ist wichtig, die Kabel am Bettrahmen zu befestigen, um sicherzustellen, dass die Kabel beim Betrieb
des Bettes nicht belastet werden.
Montage der CBH
Es ist darauf zu achten, dass die Kabel der mit der CBH Advanced verbundenen Antriebe nicht ohne
Kabelzugentlastung befestigt werden. Die ersten Zentimeter vom Stecker müssen frei beweglich sein. Die
CBH Advanced kann wie in den Systemübersichten oben gezeigt montiert oder um 180 Grad gedreht
werden, wenn dies besser ins Bett-Design passt.
Bei der Montage einer CBH an einem TWINDRIVE
PH 4 x 35 für Thermoplast:
- Kopfdurchmesser max. 8,5 (d2)
- Durchmesser Gewinde ø 4 (d1)
- Länge 35 mm (L)
Das maximale Drehmoment der Schraube beträgt 1,2 Nm.
Linearantrieb
TD5 empfehlen wir die Verwendung folgender Schraube:
®
