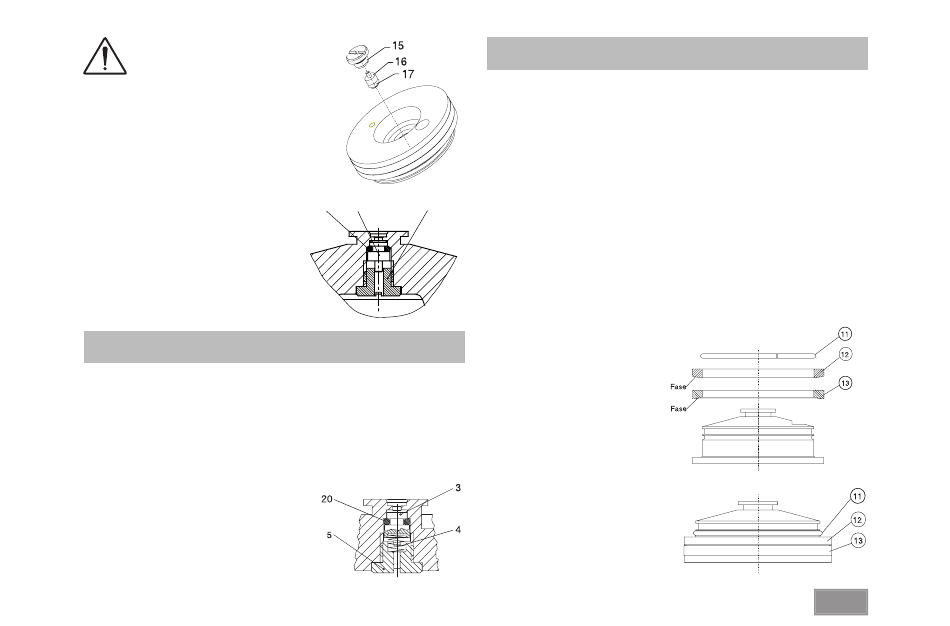

Um den O-Ring zu wechseln muss
das Ventil im Innern des Deckels
geöffnet werden:
• Verschlussschraube (Pos. 15) mit einem
Schlitzschraubendreher lösen.
• Ventilkolben (Pos. 16) mit O-Ring (Pos. 17)
entnehmen.
• O-Ring (aus O-Ring-Set) austauschen.
•
Kolben
so
einsetzen,
Führungszapfen zur Verschlussschraube
hinzeigt.
• Verschlussschraube anziehen.
Sauerstoffventil eingebaut:
Wartung Sauerstoffventil C 5012
Die Demontage des Sauerstoffventils des Aufschlussgefäßes C 5012 ist
identisch zum Aufschlussgefäß C 5010.
Die Komponenten unterscheiden sich jedoch in ihrer Bauart.
Pos. 3
Ventilkolben
Pos. 4
Druckfeder
Pos. 5
Verschlussschraube
Pos. 20 O-Ring
Der Zusammenbau der Komponenten
hat gemäß nebenstehender Abbildung zu
erfolgen. Durch die Druckfeder (Pos. 4)
ist das Sauerstoffventil geschlossen, das
Aufschlussgefäß somit selbstdichtend.
dass
der
16
17
15
Dichtungsring wechseln C 5010
Um den Dichtungsring (Pos. 13) abzuheben muss zuerst der Sicherungsring
(Pos. 11) aus der Nut im Deckel ausgehebelt werden.
Dies geschieht mit einem mittelgroßen Schlitzschraubendreher, dessen
fl ache Seite zwischen Sicherungsring und Deckel gepresst wird.
Ist der Schlitzschraubendreher plaziert wird der Sicherungsring durch
Abdrücken am Deckelumfang entfernt.
Jetzt können Druckring (Pos. 12) und Dichtungsring (Pos. 13) abgehoben
werden.
Pos. 11 Sicherungsring
Pos. 12 Druckring
Pos. 13 Dichtungsring
Beim Fügen der Einzelteile muss darauf geachtet werden, dass die Fasen
von Druckring und Dichtungsring zur Seite des Deckels zeigen (siehe
Abb.).
Komponenten montiert:
Der Sicherungsring (Pos. 11)
muss exakt in die untere
Nut des Deckels einrasten.
Zwischen
Sicherungsring
und
Druckring
ist
nach
erfolgter Montage ein kaum
merkliches Spiel vorhanden.
Der Sicherungsring darf nicht
in die obere Nut des Deckels
eingesetzt werden, dies würde
zu einer Undicht heit des
Aufschlussgefäßes führen.
12
