Zündelektrode Wechseln; Tiegelaufnahme Wechseln; Masseelektrode Wechseln; Wartung Sauerstoffventil - IKA C 6010 Betriebsanleitung

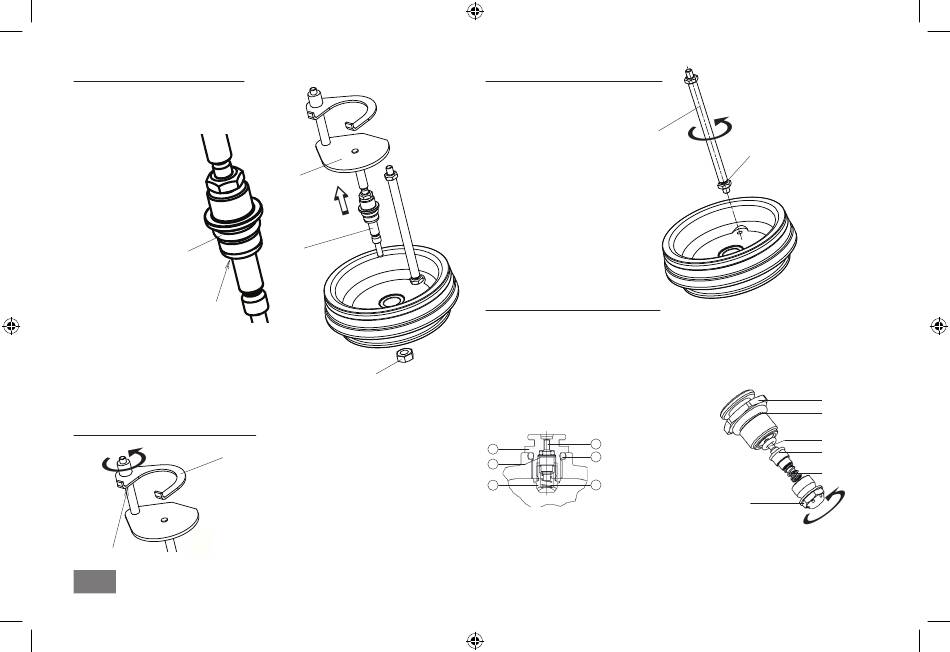

Zündelektrode wechseln
Verwenden Sie beim
Einsetzen der neuen
Elektrode zwei neue
O-Ringe (Pos. 10
und Pos. 23).
23
Pos. 6 Schaft
10
Pos. 10 O-Ring
Pos. 13 Zündelektrode
Pos. 23 O-Ring
replacing ignition wire
Pos. 31 Sechskantmuttern M4

Tiegelaufnahme wechseln

8
Sechskantmutter (Pos. 30) lösen.
Pos. 8
Pos. 30 Sechskantmuttern M3
30
8
replacing groundelectrode
13
6
31
replacing ignition electrode
Tiegelaufnahme
replacing sealing ring
replacing ignition wire

Masseelektrode wechseln

Sechskantmutter (Pos. 30) lösen.
7
Pos. 7 Masseelektrode
Pos. 30 Sechskantmuttern M3

Wartung Sauerstoffventil

replacing groundelectrode
Das Sauerstoffventil dient zum Befüllen und Entleeren des Aufschlussgefäßes.
Aufgrund aggresiver Verbrennungsgase kann die O-Ring-Dichtung (Pos. 22)
verschleißen, das Aufschlussgefäß wird dadurch undicht.
Um den O-Ring zu wechseln muss das Sauerstoffventil herausgeschraubt
werden.
Q
16
15
21
22
20
17
Pos. 15 Verschluss-
schraube
Pos. 16 Ventilkolben
Sauerstoffventil
Pos. 17 Düse
eingebaut:
Pos. 20 Druckfeder
Pos. 22 O-Ring
