Transportbodenplatte anbringen
• Zum Wiederanbringen legen Sie das Klettband unter die Bodenplatte.
• Heben Sie das Gerät auf die Bodenplatte, so dass die Schlitze im Boden des
Geräts auf die Stege der Transportbodenplatte passen (siehe Bild 3-3).
• Schliessen Sie das Klettband um den Transportgriff.
ACHTUNG !
Bei Wiederverpackung für den Transport immer die Transportbodenplatte
anbringen.
3.5

Aufbauanleitung

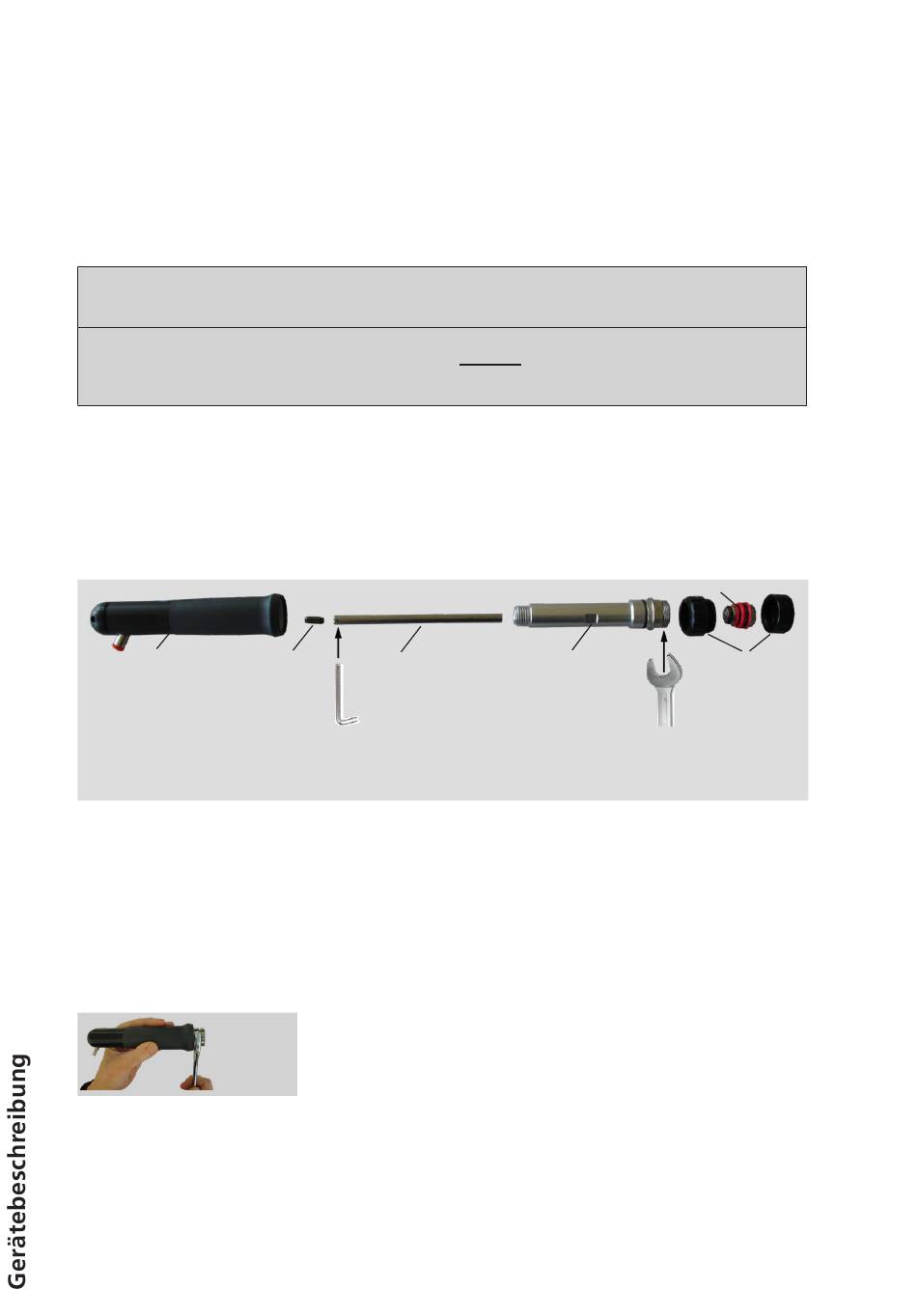

3.5.1 Bestandteile des Handstücks
1
12
1 Handstückgriff
2 Projektil
3 Inbusschlüssel (s. Reinigung / Revision)
4 Führungsrohr
3.5.2 Handstück zusammenbauen
• Bauen Sie das Handstück wie folgt zusammen:
2 4
3
• Entnehmen Sie das Führungsrohr und das Projektil
der Handstückverpackung.
• Schrauben Sie den Schaft vom Handstück ab und
ziehen Sie ihn aus dem Handstückgriff.
• Benutzen Sie dafür den mitgelieferten Gabelschlüs-
sel.
5
5 Schaft
6 Gabelschlüssel
7 Applikatoreinsatz
8 Applikatorkappen
7
8
6
