GEZE Perlan KS series Montageanleitung Seite 51

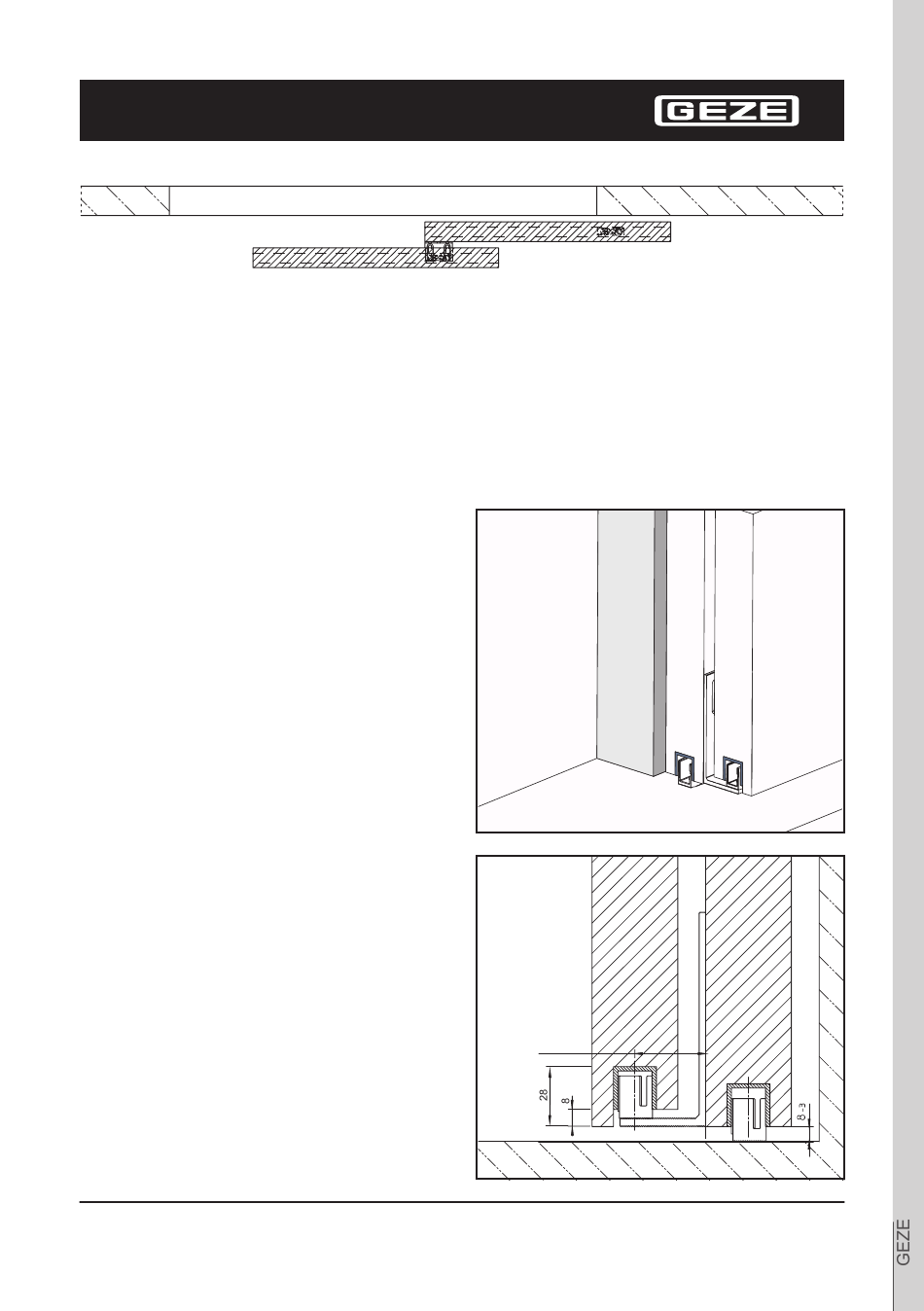

Führungs-U-Profile im Flügel /
Führung auf Boden und auf Riffelwinkel
für zweiflügelige Schiebetüren in der
Die Unterkanten der Schiebeflügel für bausei-
Innenanwendung, mit freiem Durchgang
tiges Alu-U-Profil 20/20/2 mm mittig nuten.
Ausfräsung des vorderen Schiebeflügels ge-
mäß Zeichnung: 8 mm tiefer und mit Absatz an
der Hinterkante. U-Profile auf die ganze Länge
einschrauben.
Alternativ können die spielfreien Führungen
auch direkt in Nuten mit 16 mm Breite einge-
setzt werden.
Spielfreie Führung für den hinteren Schiebe-
flügel auf den Boden dübeln, dabei diese so
positionieren, dass der Schiebeflügel exakt
senkrecht hängt in jeder Position geführt wird.
Riffelwinkel 40 mm in Schließrichtung mög-
lichst weit vorne am hinteren Schiebeflügel
montieren.
Beide Türflügel gemäß Anleitung in Aufhänge-
schrauben einhängen und so ausrichten dass
die spielfreie Führung min. 9 mm im Führungs-
profil des hinteren Schiebeflügels einsteht.
Riffelwinkel über die Langlöcher in der Höhe so
ausrichten, dass die spielfreie Führung min. 9
mm im Führungsprofil des vorderen Schiebe-
flügels einsteht.
Die spielfreie Führung auf der Riffelung des
25-35
Riffelwinkels so positionieren, dass auch der
vordere Schiebeflügel exakt senkrecht hängt.
Jeweils die Bodenführung über die stirnseitige
Schraube [a] spielfrei auf die Führungsprofile
einstellen.
