ELEKTROMAGNETISCHE STÖRFESTIGKEIT

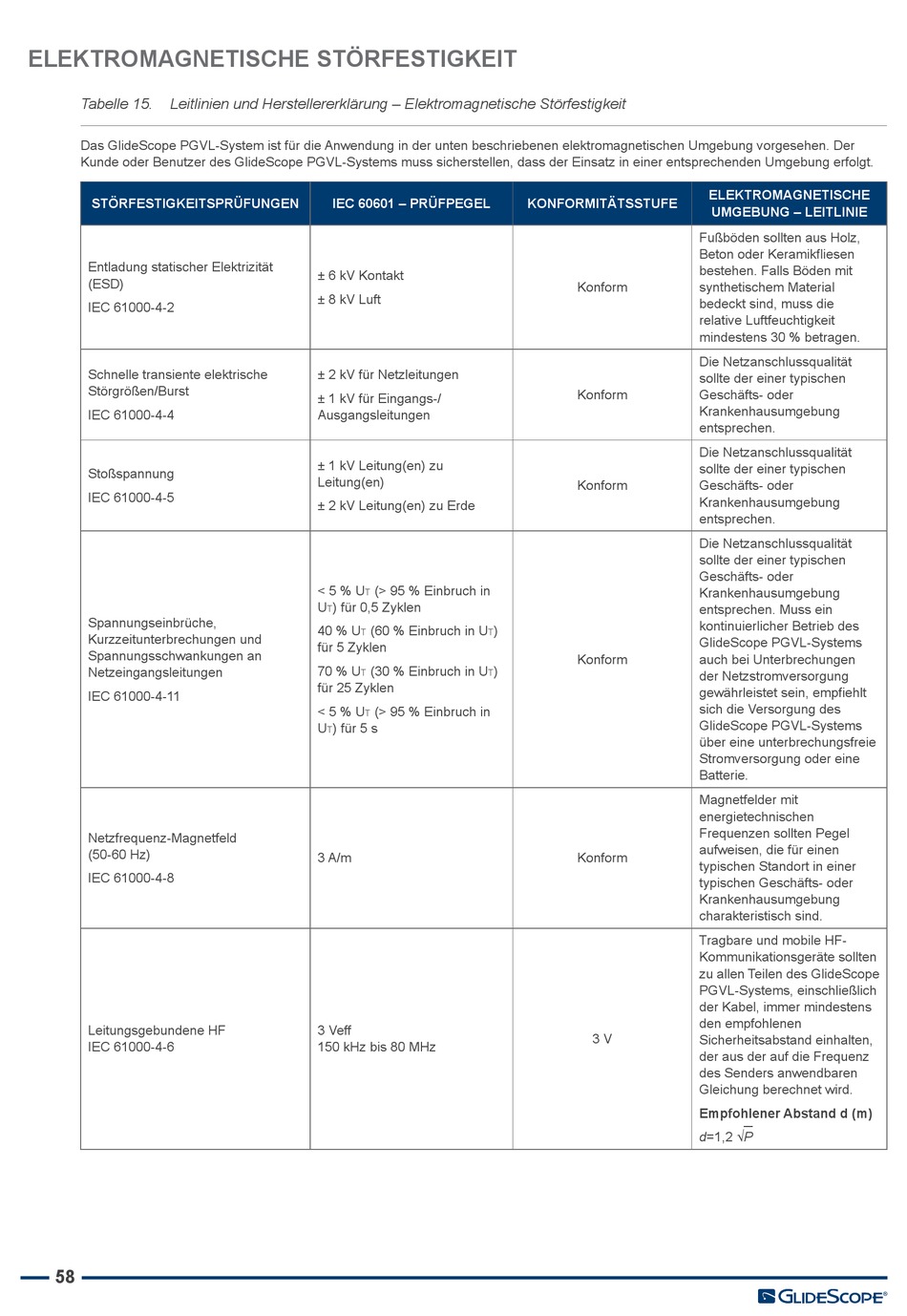

Tabelle 15. Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit
Das GlideScope PGVL-System ist für die Anwendung in der unten beschriebenen elektromagnetischen Umgebung vorgesehen. Der
Kunde oder Benutzer des GlideScope PGVL-Systems muss sicherstellen, dass der Einsatz in einer entsprechenden Umgebung erfolgt.
STÖRFESTIGKEITSPRÜFUNGEN
Entladung statischer Elektrizität
(ESD)
IEC 61000-4-2
Schnelle transiente elektrische
Störgrößen/Burst
IEC 61000-4-4
Stoßspannung
IEC 61000-4-5
Spannungseinbrüche,
Kurzzeitunterbrechungen und
Spannungsschwankungen an
Netzeingangsleitungen
IEC 61000-4-11
Netzfrequenz-Magnetfeld
(50-60 Hz)
IEC 61000-4-8
Leitungsgebundene HF
IEC 61000-4-6
58
IEC 60601 – PRÜFPEGEL
± 6 kV Kontakt
± 8 kV Luft
± 2 kV für Netzleitungen
± 1 kV für Eingangs-/
Ausgangsleitungen
± 1 kV Leitung(en) zu
Leitung(en)
± 2 kV Leitung(en) zu Erde
< 5 % U (> 95 % Einbruch in
t
U ) für 0,5 Zyklen
t
40 % U (60 % Einbruch in U
t t
für 5 Zyklen
70 % U (30 % Einbruch in U
t t
für 25 Zyklen
< 5 % U (> 95 % Einbruch in
t
U ) für 5 s
t
3 A/m
3 Veff
150 kHz bis 80 MHz
KONFORMITÄTSSTUFE
Konform
Konform
Konform
)
Konform
)
Konform
3 V
ELEKTROMAGNETISCHE
UMGEBUNG – LEITLINIE
Fußböden sollten aus Holz,
Beton oder Keramikfliesen
bestehen. Falls Böden mit
synthetischem Material
bedeckt sind, muss die
relative Luftfeuchtigkeit
mindestens 30 % betragen.
Die Netzanschlussqualität
sollte der einer typischen
Geschäfts- oder
Krankenhausumgebung
entsprechen.
Die Netzanschlussqualität
sollte der einer typischen
Geschäfts- oder
Krankenhausumgebung
entsprechen.
Die Netzanschlussqualität
sollte der einer typischen
Geschäfts- oder
Krankenhausumgebung
entsprechen. Muss ein
kontinuierlicher Betrieb des
GlideScope PGVL-Systems
auch bei Unterbrechungen
der Netzstromversorgung
gewährleistet sein, empfiehlt
sich die Versorgung des
GlideScope PGVL-Systems
über eine unterbrechungsfreie
Stromversorgung oder eine
Batterie.
Magnetfelder mit
energietechnischen
Frequenzen sollten Pegel
aufweisen, die für einen
typischen Standort in einer
typischen Geschäfts- oder
Krankenhausumgebung
charakteristisch sind.
Tragbare und mobile HF-
Kommunikationsgeräte sollten
zu allen Teilen des GlideScope
PGVL-Systems, einschließlich
der Kabel, immer mindestens
den empfohlenen
Sicherheitsabstand einhalten,
der aus der auf die Frequenz
des Senders anwendbaren
Gleichung berechnet wird.
Empfohlener Abstand d (m)
d=1,2 √P
