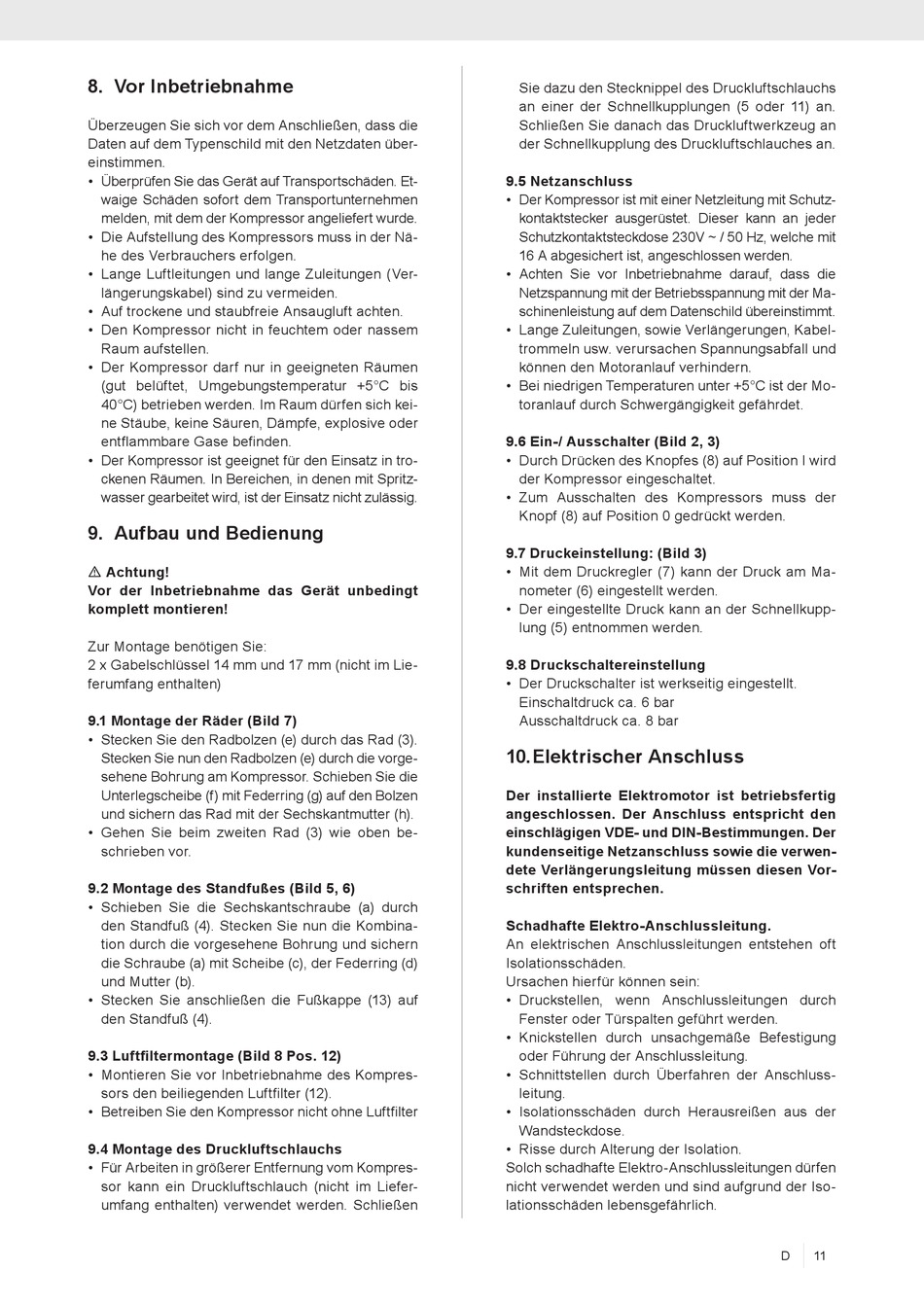

8. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten über-
einstimmen.
• Überprüfen Sie das Gerät auf Transportschäden. Et-
waige Schäden sofort dem Transportunternehmen
melden, mit dem der Kompressor angeliefert wurde.
• Die Aufstellung des Kompressors muss in der Nä-
he des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Ver-
längerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich kei-
ne Stäube, keine Säuren, Dämpfe, explosive oder
entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in tro-
ckenen Räumen. In Bereichen, in denen mit Spritz-
wasser gearbeitet wird, ist der Einsatz nicht zulässig.

9. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Zur Montage benötigen Sie:
2 x Gabelschlüssel 14 mm und 17 mm (nicht im Lie-
ferumfang enthalten)
9.1 Montage der Räder (Bild 7)
• Stecken Sie den Radbolzen (e) durch das Rad (3).
Stecken Sie nun den Radbolzen (e) durch die vorge-
sehene Bohrung am Kompressor. Schieben Sie die
Unterlegscheibe (f) mit Federring (g) auf den Bolzen
und sichern das Rad mit der Sechskantmutter (h).
• Gehen Sie beim zweiten Rad (3) wie oben be-
schrieben vor.
9.2 Montage des Standfußes (Bild 5, 6)
• Schieben Sie die Sechskantschraube (a) durch
den Standfuß (4). Stecken Sie nun die Kombina-
tion durch die vorgesehene Bohrung und sichern
die Schraube (a) mit Scheibe (c), der Federring (d)
und Mutter (b).
• Stecken Sie anschließen die Fußkappe (13) auf
den Standfuß (4).
9.3 Luftfiltermontage (Bild 8 Pos. 12)
• Montieren Sie vor Inbetriebnahme des Kompres-
sors den beiliegenden Luftfilter (12).
• Betreiben Sie den Kompressor nicht ohne Luftfilter
9.4 Montage des Druckluftschlauchs
• Für Arbeiten in größerer Entfernung vom Kompres-
sor kann ein Druckluftschlauch (nicht im Liefer-
umfang enthalten) verwendet werden. Schließen
Sie dazu den Stecknippel des Druckluftschlauchs
an einer der Schnellkupplungen (5 oder 11) an.
Schließen Sie danach das Druckluftwerkzeug an
der Schnellkupplung des Druckluftschlauches an.
9.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 230V ~ / 50 Hz, welche mit
16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der Ma-
schinenleistung auf dem Datenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
9.6 Ein-/ Ausschalter (Bild 2, 3)
• Durch Drücken des Knopfes (8) auf Position I wird
der Kompressor eingeschaltet.
• Zum Ausschalten des Kompressors muss der
Knopf (8) auf Position 0 gedrückt werden.
9.7 Druckeinstellung: (Bild 3)
• Mit dem Druckregler (7) kann der Druck am Ma-
nometer (6) eingestellt werden.
• Der eingestellte Druck kann an der Schnellkupp-
lung (5) entnommen werden.
9.8 Druckschaltereinstellung
• Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig
angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschluss-
leitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
D
11
