6.3 MONTAGE: DMUI-TOUCH-C-FX-LD

6.3.1 BENÖTIGTE KOMPONENTEN
1 DMUI-TOUCH-C-FX-LD
2 2 Montageschrauben (vom Wiederverkäufer bereitgestellt)
Werkzeug Schraubendreher
Schraubenspezifikationen
Gewindedurchmesser: max. 5 mm
INFO
Kopfdurchmesser: 8,5 mm - 10,6 mm
Verwenden Sie nach Möglichkeit keine Senkkopfschrauben.

6.3.2 PROZESS

1. Positionieren Sie den Handschalter unter der Tischplatte und markieren Sie die Position der
Bohrungen. Die Bohrschablone in Kapitel 5.3.2 auf Seite 13 kann Ihnen dabei helfen.
2. Stecken Sie die Zugentlastung in den dafür vorgesehenen Schlitz am Handschalter (Abb. 6).
HINWEIS
Ein falsches Einsetzen der Zugentlastung kann zu Schäden am Kabel und am
Handschalter führen. Achten Sie darauf, dass das Kabel nicht über das Gehäuse vor-
steht.

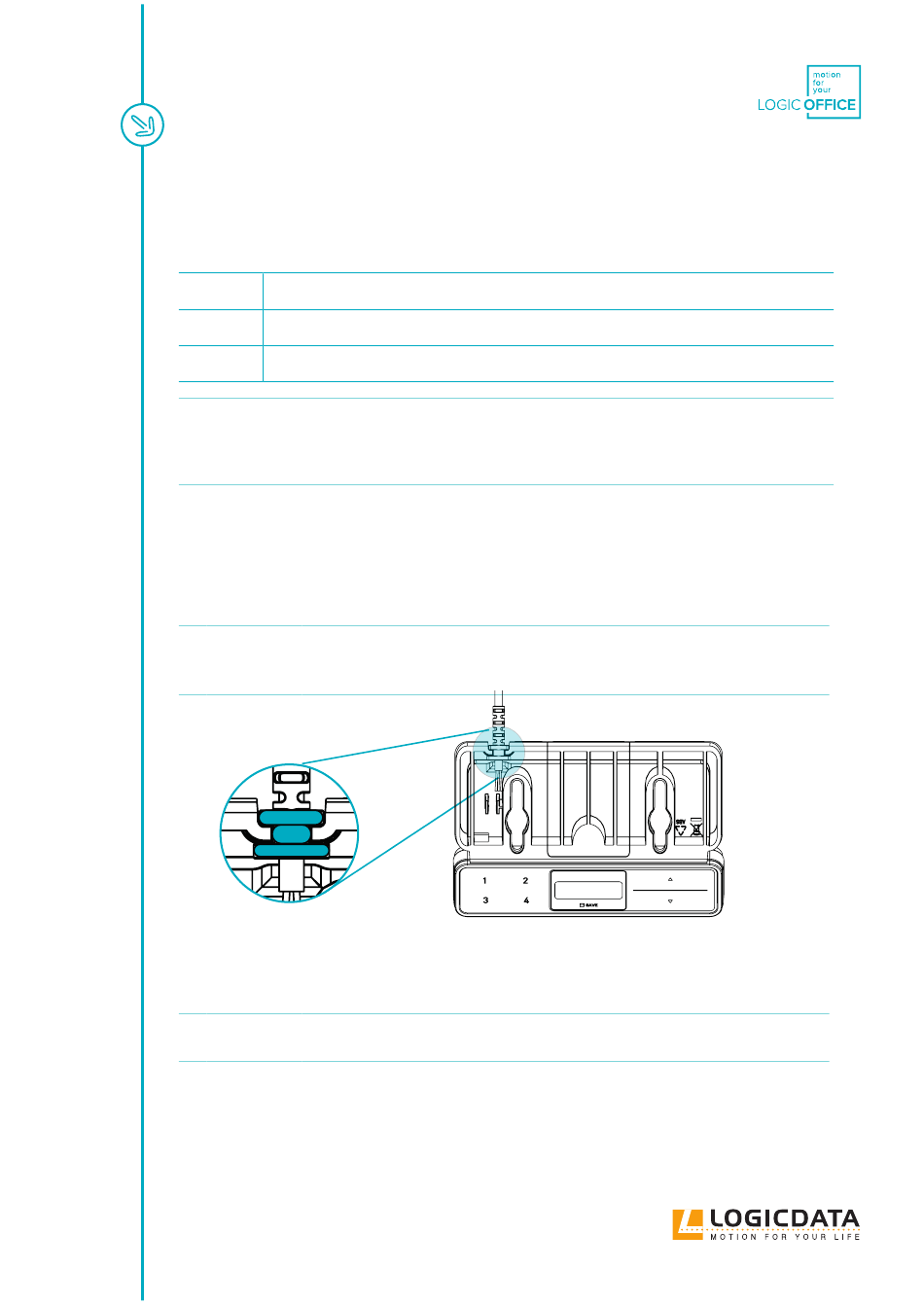

Abb. 6: Einsetzen der DMUI-TOUCH-C-FX-LD Zugentlastung
3. Befestigen Sie den Handschalter mit dem Schraubendreher und 2 Montageschrauben an den
markierten Bohrpunkten an der Tischplatte.
Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab.
HINWEIS
Überschreiten Sie 2 Nm nicht.

6.3.3 ABSCHLUSS DER MONTAGE

Nachdem Sie den DMUI-TOUCH-C-FX-LD an der Tischplatte befestigt haben, müssen Sie das Kabel an das
System anschließen. Anweisungen zur Konfiguration Ihres Tischsystems finden Sie im Handbuch des
DYNAMIC MOTION Systems.
DMUI-TOUCH - HANDBUCH / / SEITE 17
