DMUI-TOUCH - HANDBUCH / / SEITE 14

5.3.2 DMUI-TOUCH-C-FX-LD

Die Bohrungen müssen 38 mm von der Vorderkante der Tischplatte und 70 mm voneinander entfernt sein.
Die Seitenkante des DMUI-TOUCH-C-FX-LD muss nicht bündig mit der Seitenkante des Tisches sein. Lassen
Sie mindestens 30 mm Abstand zwischen der äußeren Bohrung und der Seitenkante, um sicherzustellen,
dass das DMUI-TOUCH-C-FX-LD nicht über die Seite hinausragt.
38 mm
1.496 "
Side Edge

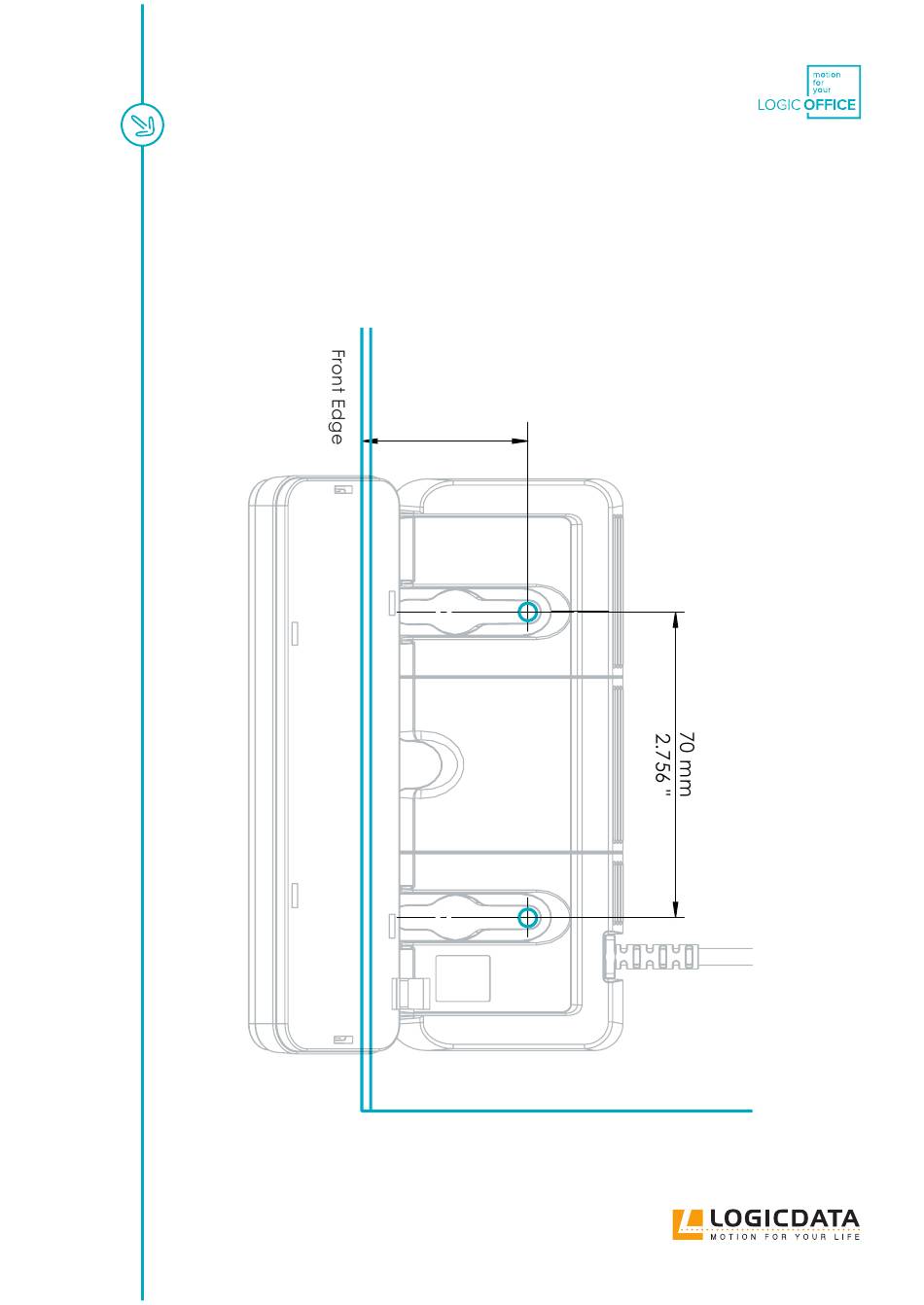

Abb. 4: Bohrschablone, DMUI-TOUCH-C-FX-LD
