DMUI-TOUCH - HANDBUCH / / SEITE 13

5.3 BOHRSCHABLONEN

5.3.1 DMUI-TOUCH-B-UD-LD

Die Bohrungen müssen 26,4 mm von der Vorderkante der Tischplatte und 38 mm voneinander entfernt sein.
Die Seitenkante des DMUI-TOUCH-B-UD-LD muss nicht bündig mit der Seitenkante des Tisches sein. Lassen
Sie mindestens 10 mm Abstand zwischen der äußeren Bohrung und der Seitenkante, um sicherzustellen,
dass das DMUI-TOUCH-B-UD-LD nicht über die Seite hinausragt.
34 mm
1.339 "
Front Edge

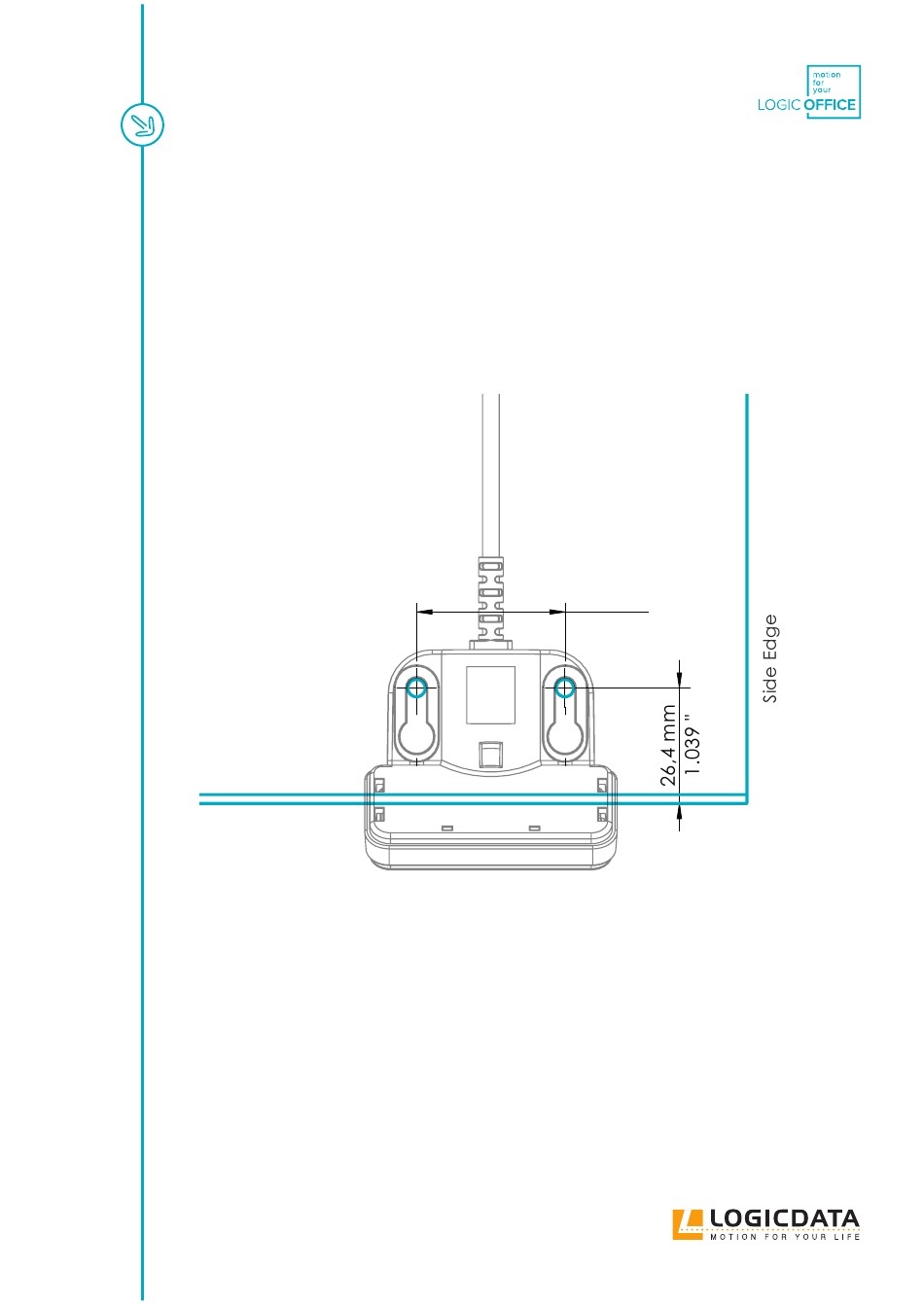

Abb. 3: Bohrschablone, DMUI-TOUCH-B-UD-LD
