Anschlußbeispiel Saunaofen Filius Control 230V 1N Ac; Anschlußbeispiel 230 V 1N - EOS Filius Control Montage- Und Gebrauchsanweisung

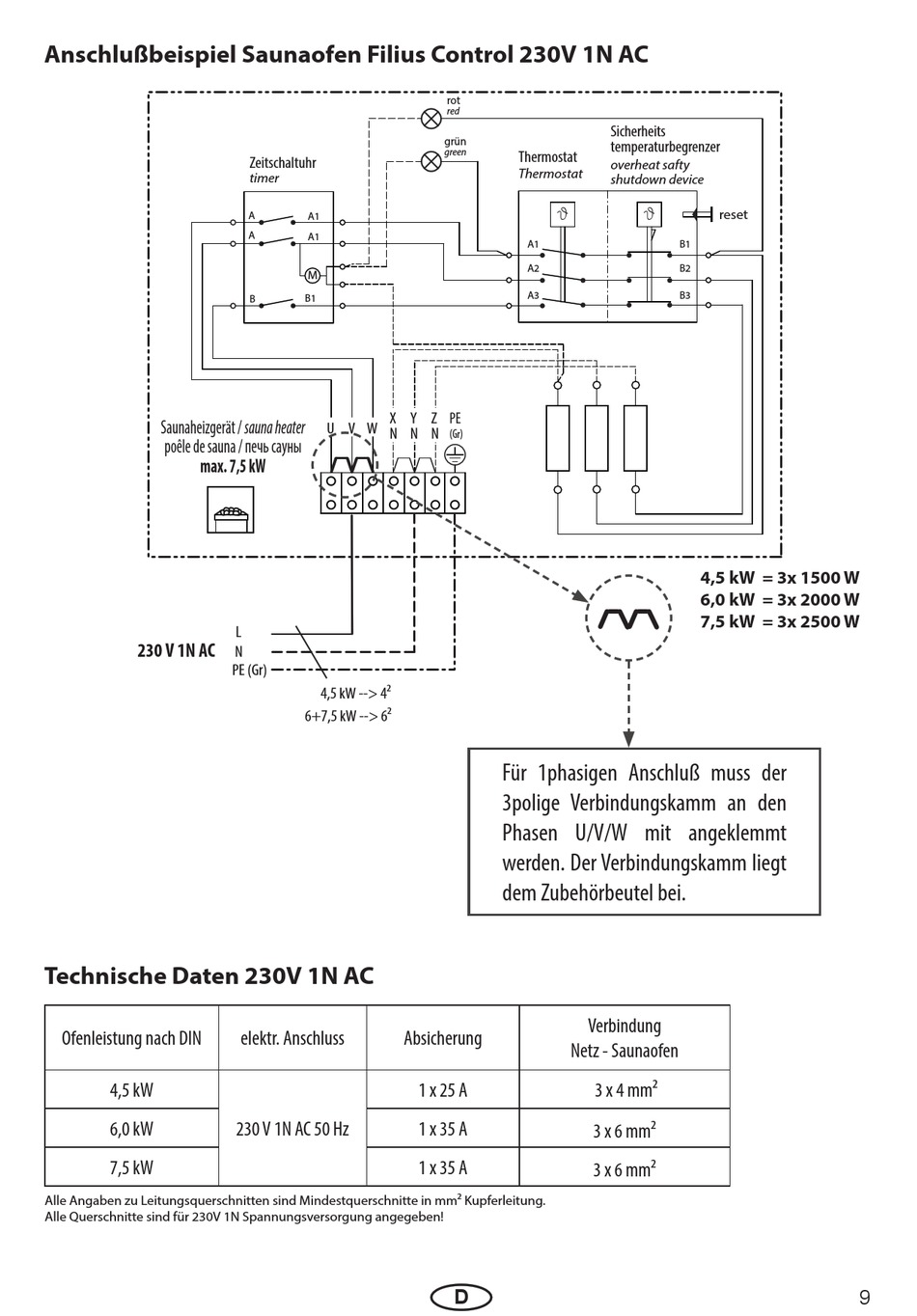

Anschlußbeispiel Saunaofen Filius Control 230V 1N AC
Saunaheizgerät / sauna heater
poêle de sauna /
max. 7,5 kW
230 V 1N AC
Technische Daten 230V 1N AC
Ofenleistung nach DIN
4,5 kW
6,0 kW
7,5 kW
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.
Alle Querschnitte sind für 230V 1N Spannungsversorgung angegeben!
Zeitschaltuhr
timer
A
A1
A
A1
M M
B B1
X Y Z
U V W N N
L
N
PE (Gr)
4,5 kW --> 4²
6+7,5 kW --> 6²
elektr. Anschluss Absicherung
230 V 1N AC 50 Hz
rot
red
grün
green
Thermostat
Thermostat

A1
A2
A3
PE
N
(Gr)
Für 1phasigen Anschluß muss der
3polige Verbindungskamm an den
Phasen U/V/W mit angeklemmt
werden. Der Verbindungskamm liegt
dem Zubehörbeutel bei.
Verbindung
Netz - Saunaofen
1 x 25 A
1 x 35 A
1 x 35 A
D
Sicherheits
temperaturbegrenzer
overheat safty
shutdown device

reset
B1
B2
B3
4,5 kW = 3x 1500 W
6,0 kW = 3x 2000 W
7,5 kW = 3x 2500 W
3 x 4 mm²
3 x 6 mm²
3 x 6 mm²
