Montage Filius Control; Mindestabstände - EOS Filius Control Montage- Und Gebrauchsanweisung

Montage
Hinweis:
Das Saunaheizgerät ist für eine Standardversor-
gungsspannung von 400 V AC 3N ausgelegt.
Der Anschluss an eine 230 V 1 N Wechselstrom-
versorgung ist nur mit einer kompatiblen Ver-
sion und unter Beachtung eines speziellen An-
schlussschemas möglich.
Mindestabstände
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Der Abstand zwischen Oberkante Heizgerät und
Kabinendecke muss mind. 100 cm betragen.
Der Abstand zwischen Ofenschutz und Kabi-
nenwand oder anderen brennbaren Materialien
muss mindestens 4 cm betragen.
Der Ofenschutz ist nicht im Lieferumfang ent-
halten.
Befestigungsschrauben für
Abdeckblech
Ofenschutz
min 4 cm
10
Kabinenwand
min 4 cm
47 cm

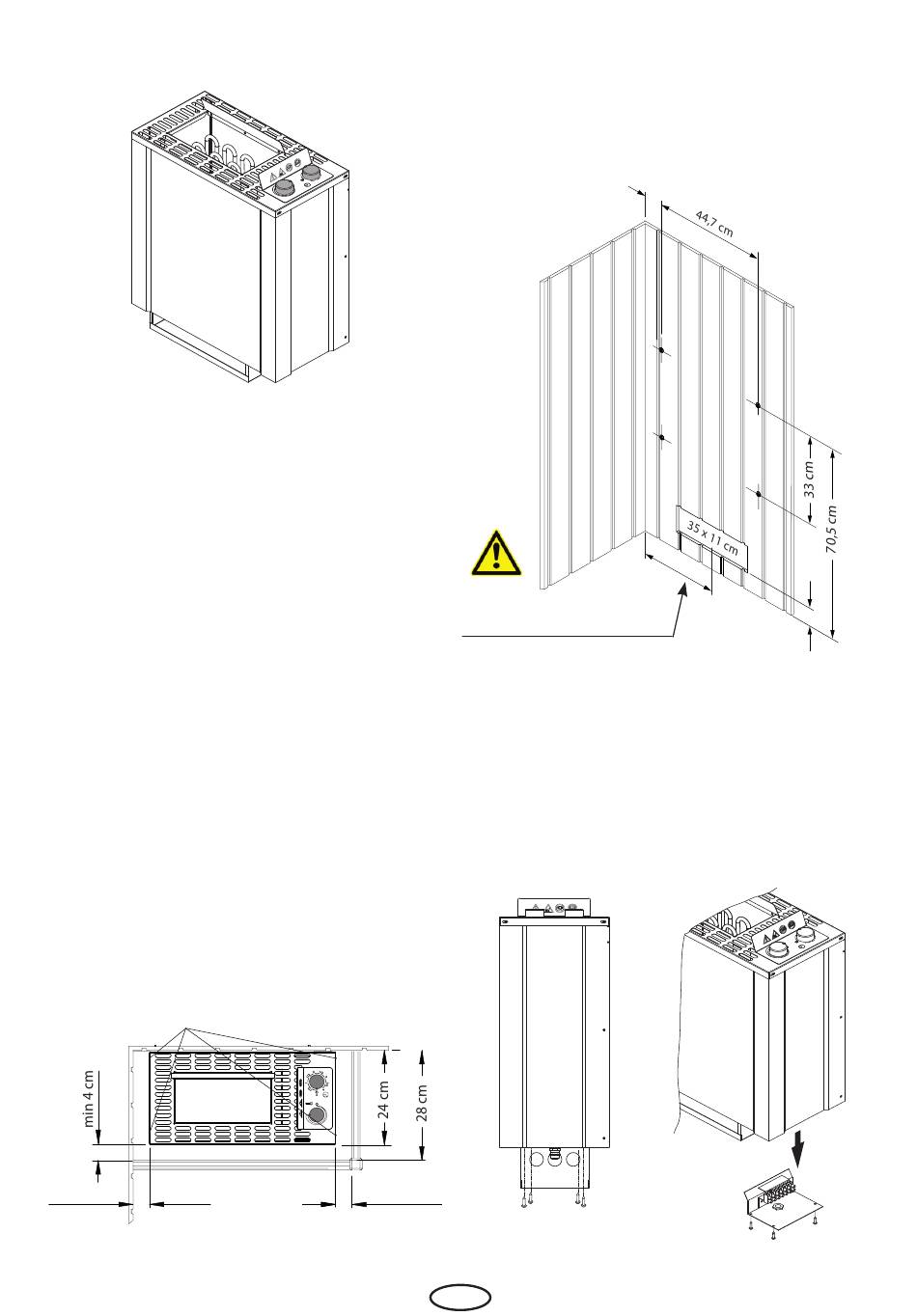

Abb. 1
1. 4 Befestigungsschrauben gemäß Abb. 2 über
der Lufteintrittsöffnung so in die Kabinen-
wand schrauben, dass zwischen Wand und
Schraubenkopf noch ca. 3 mm Platz ist.
min. 7 cm
Lufteintrittsöffnung zwingend
erforderlich
mittig zur Auffangwanne
2. Überprüfen Sie, dass die Zuleitung span-
nungslos ist, um die Ofenzuleitung anzu-
schließen. Zunächst die vier in Abb. 3 ge-
zeigten Schrauben herausdrehen und die
Klemmleiste nach unten herausziehen. Siehe
Abb 3a.
Abb. 3
D
16 cm
Abb. 2
Abb. 3a
