EOS Filius Control Montage- Und Gebrauchsanweisung Seite 11

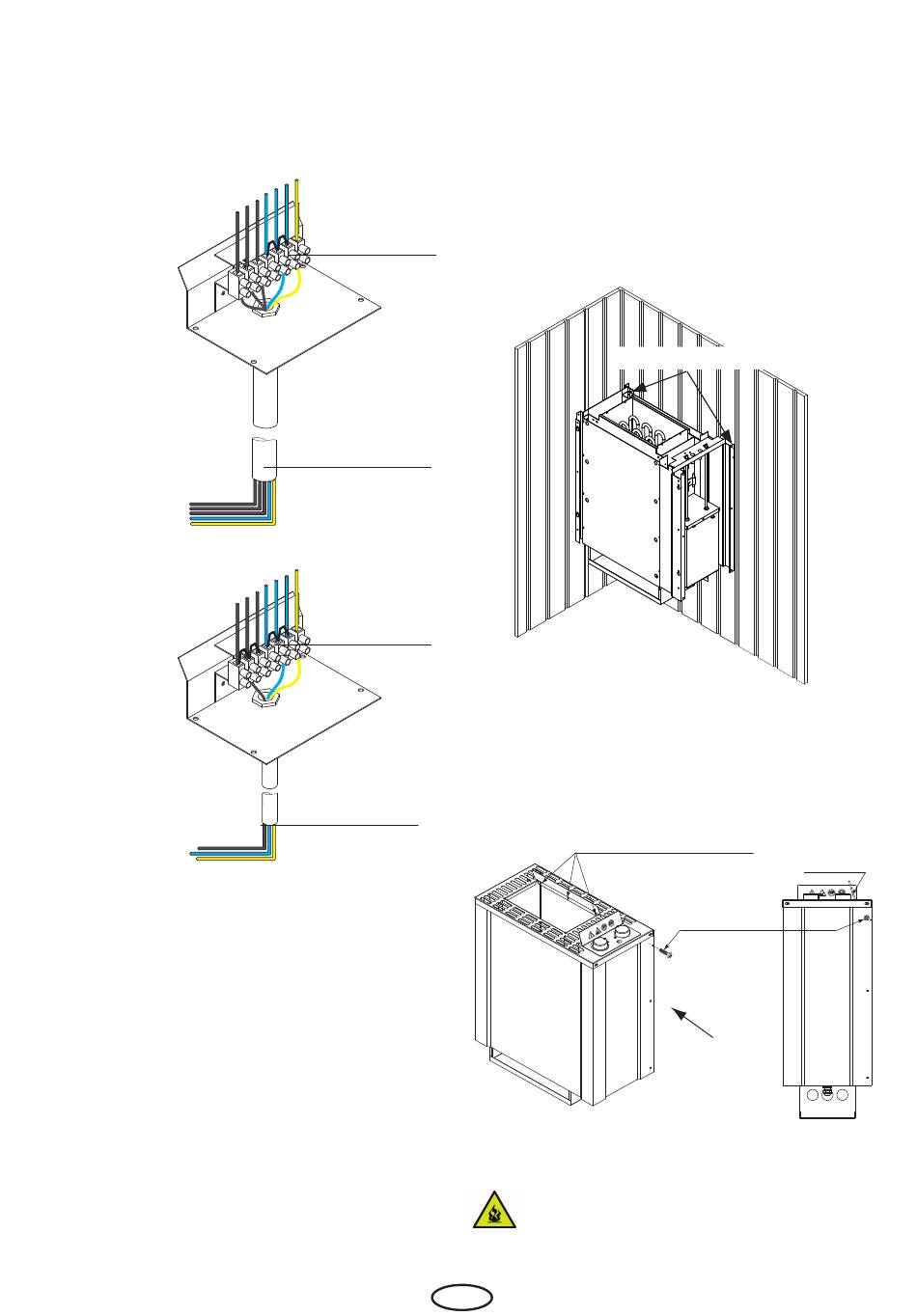

3. Anschlussleitung nach Schaltplan anschlie-
ßen. Einen entsprechenden Schaltplan fin-
den Sie in dieser Anweisung.
400 V 3N AC
L
230 V 1N AC
N
PE
4. Die Klemmleiste wieder in das Heizgerät
einstecken und mit den vier Schrauben be-
festigen. Achten Sie darauf, dass kein Kabel
eingeklemmt wird!
Z
Y
PE
X
N
N
N
W
U V
Anschlussklemme
Anschlussleitung
Abb. 4.1
Z
Y
PE
X
N
N
N
W
U V
Anschlussklemme
Anschlussleitung
Abb. 4.2
5. Das Saunaheizgerät mit den Aufnahme-
schlitzen der Rückwand in die Befestigungs-
schrauben einhängen.
6. Das Saunaheizgerät mit 4 Schrauben durch
die am hinteren Ofenrand befindliche Boh-
rung an der Wand (Abb. 2+5) oder seitlich,
wie in Abb. 6 gezeigt, mit den Sicherungs-
schrauben 2,9 x 19 sichern.
4x Befestigungsschrauben
7. Das beiliegende Strahlblech, wie in Abb. 6
gezeigt mit 3 Schrauben 4,2 x 9,5 und die
beiden Sicherungsschrauben festschrauben.
Schrauben 4,2 x 9,5 für Strahlblech
Achtung: Ein nicht vorschriftsmäßig einge-
setztes Strahlblech verursacht Brandgefahr.
D
Abb.5
Strahlblech
Sicherungs-
schrauben
2,9 x 19
A
A
Ansicht
Abb. 6
11
