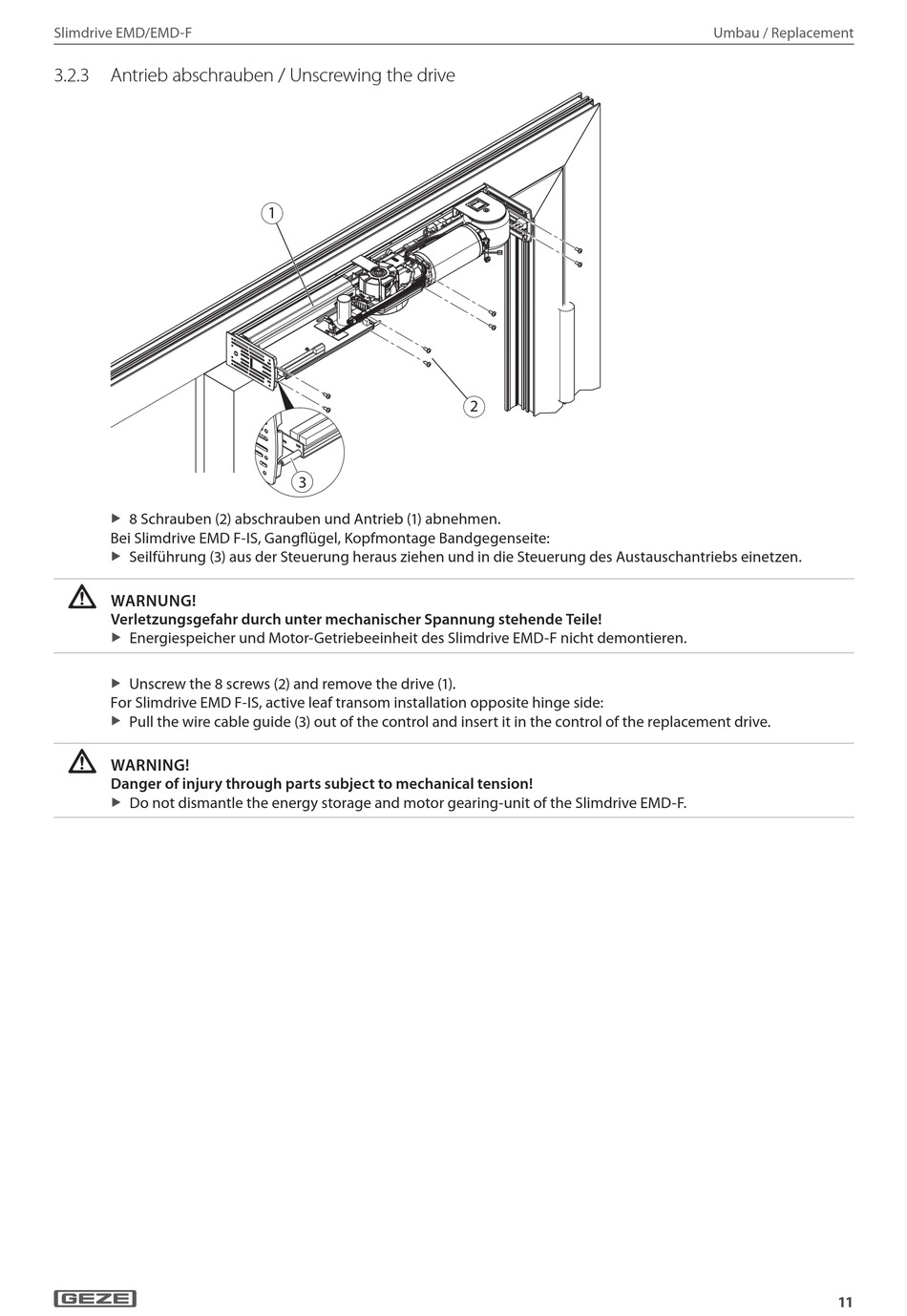

3.2.3 Antrieb abschrauben / Unscrewing the drive
8 Schrauben (2) abschrauben und Antrieb (1) abnehmen.
X
Bei Slimdrive EMD F-IS, Gangflügel, Kopfmontage Bandgegenseite:
Seilführung (3) aus der Steuerung heraus ziehen und in die Steuerung des Austauschantriebs einetzen.
X
WARNUNG!
Verletzungsgefahr durch unter mechanischer Spannung stehende Teile!
Energiespeicher und Motor-Getriebeeinheit des Slimdrive EMD-F nicht demontieren.
X
Unscrew the 8 screws (2) and remove the drive (1).
X
For Slimdrive EMD F-IS, active leaf transom installation opposite hinge side:
Pull the wire cable guide (3) out of the control and insert it in the control of the replacement drive.
X
WARNING!
Danger of injury through parts subject to mechanical tension!
Do not dismantle the energy storage and motor gearing-unit of the Slimdrive EMD-F.
X
1
3
2
