Umbau / Replacement

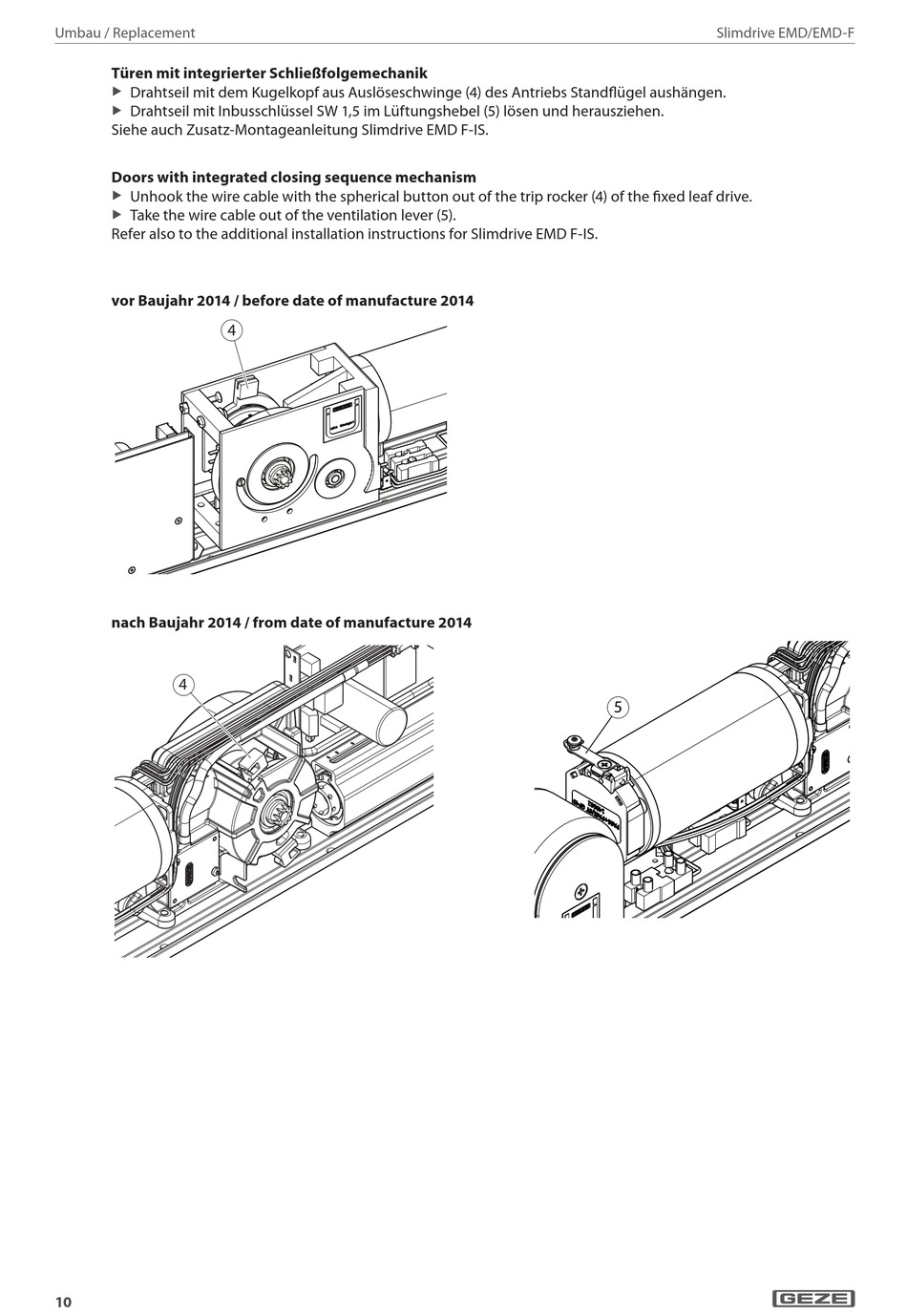

Türen mit integrierter Schließfolgemechanik
Drahtseil mit dem Kugelkopf aus Auslöseschwinge (4) des Antriebs Standflügel aushängen.
X
Drahtseil mit Inbusschlüssel SW 1,5 im Lüftungshebel (5) lösen und herausziehen.
X
Siehe auch Zusatz-Montageanleitung Slimdrive EMD F-IS.
Doors with integrated closing sequence mechanism
Unhook the wire cable with the spherical button out of the trip rocker (4) of the fixed leaf drive.
X
Take the wire cable out of the ventilation lever (5).
X
Refer also to the additional installation instructions for Slimdrive EMD F-IS.
vor Baujahr 2014 / before date of manufacture 2014
nach Baujahr 2014 / from date of manufacture 2014
4
10
4
Slimdrive EMD/EMD-F
5
