8. Схема подключений
Электрические подключения должны
выполняться в соответствии с местным
регламентом.
Перед тем как приступить к выполнению любых работ с блоком управления,
необходимо обязательно отключить напряжение питания и исключить любую
возможность его случайного включения. В качестве меры предосторожности
необходимо заземлить блок управления. Окончательная установка должна быть
выполнена с прерывателем в цепи утечки на землю с током срабатывания < 30 mA.

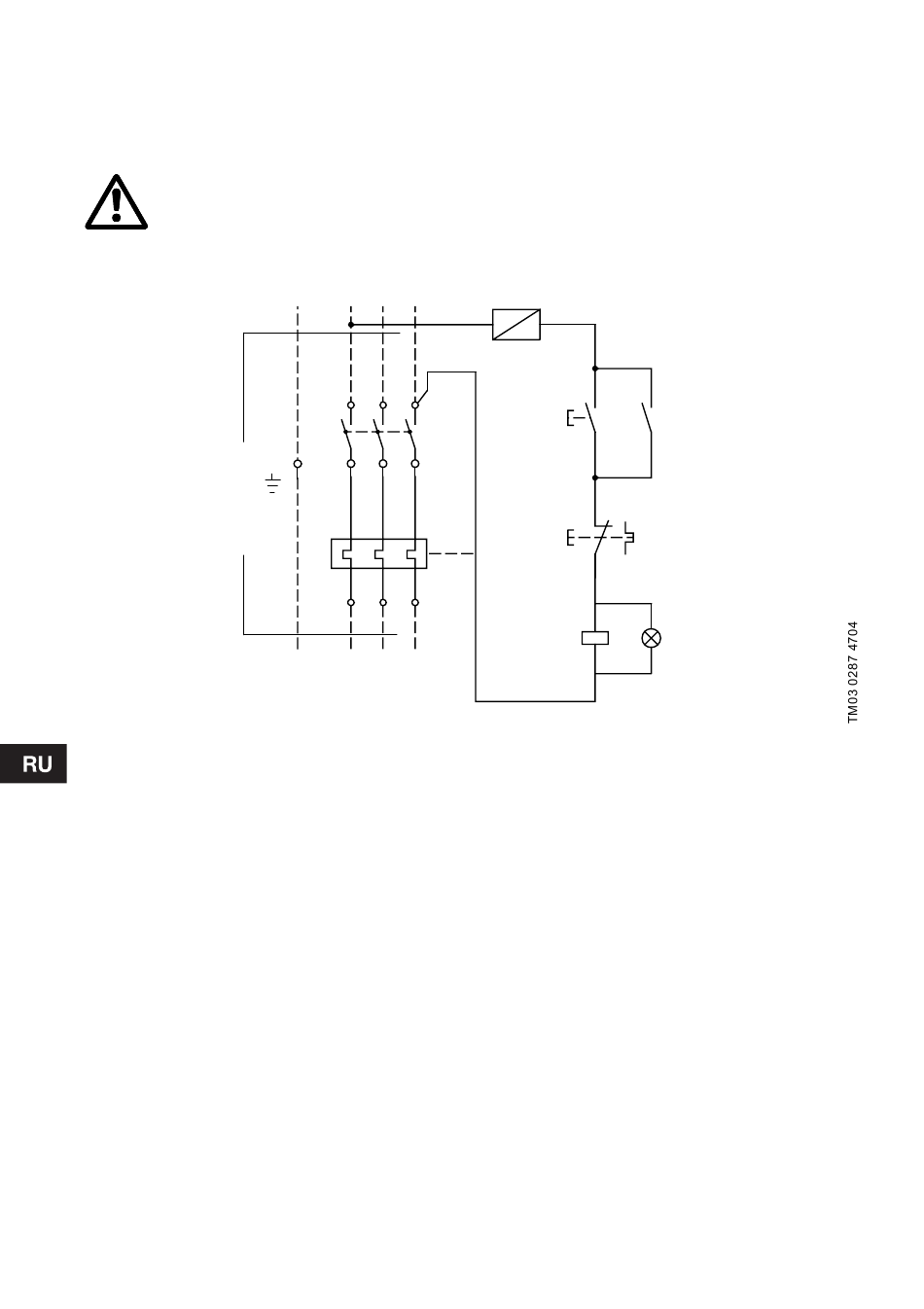

Схема электрических соединений:
30
PE L1 L2 L3
3 5
1
L3
L1 L2
PE
2 4 6
T1 T2 T3
T1 T2 T3
PE
N
13
KM1
14
95
O/R
96
A2
KM1 H1
A1
KM 1/5
Сохраняется право на внесение
технических изменений.
