7. Schemat działania
Skrzynka sterownicza musi być podłączona do
zewnętrznego głównego wyłącznika. Główny
wyłacznik musi być zabezpieczony przed
przypadkowym załączniem.

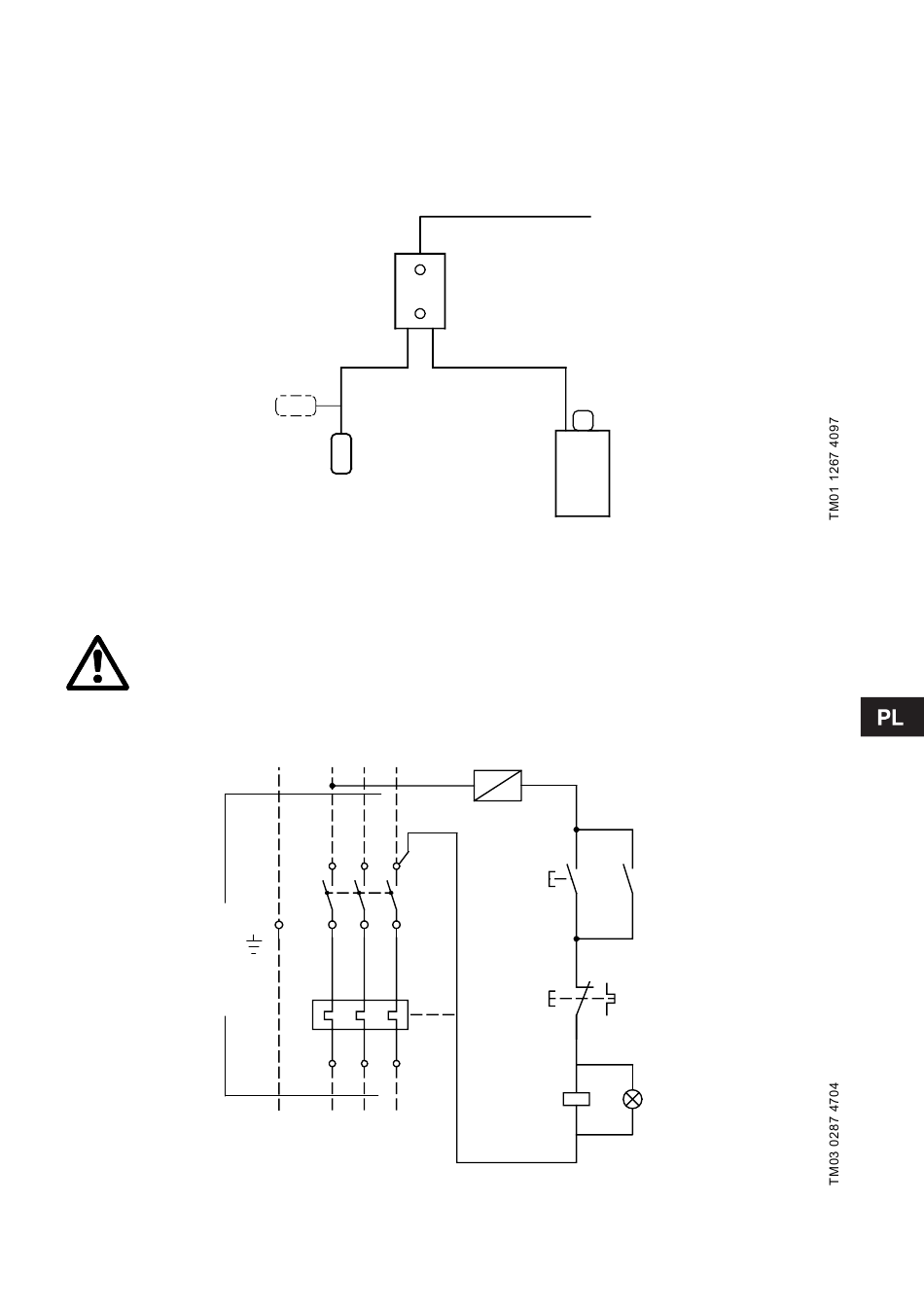

Schemat blokowy:
Styk zwarty
8. Schemat połączeń elekrtycznych
Przyłącze elektryczne należy instalować zgodnie z
miejscowymi przepisami.
Przed rozpoczęciem prac przy urządzeniu sterującym należy bezwzględnie
odłączyć zasilanie i uniemożliwić jego przypadkowe załączenie.
Ponadto, urządzenie sterujące musi być uziemione. W instalacjach stałych musi być
podłączone do wyłącznika róznicowo-prądowego, prąd wyłączenia < 30 mA.
Schemat elektryczny skrzynki sterowniczej:
Urządzenie
sterujące
Styk rozwarty
PE L1 L2 L3
3 5
1
L3
L1 L2
PE
2 4 6
T1 T2 T3
T1 T2 T3
PE
Zwrócić uwagę, aby dane z tabliczki znamionowej
silnika takie jak napięcie i częstotliwość były zgodne
z parametrami istniejącej sieci energetycznej.
Zasilanie
Pompa
N
13
KM1
14
95
O/R
96
A2
KM1 H1
A1
KM 1/5
Zmiany techniczne zastrzeżone.
