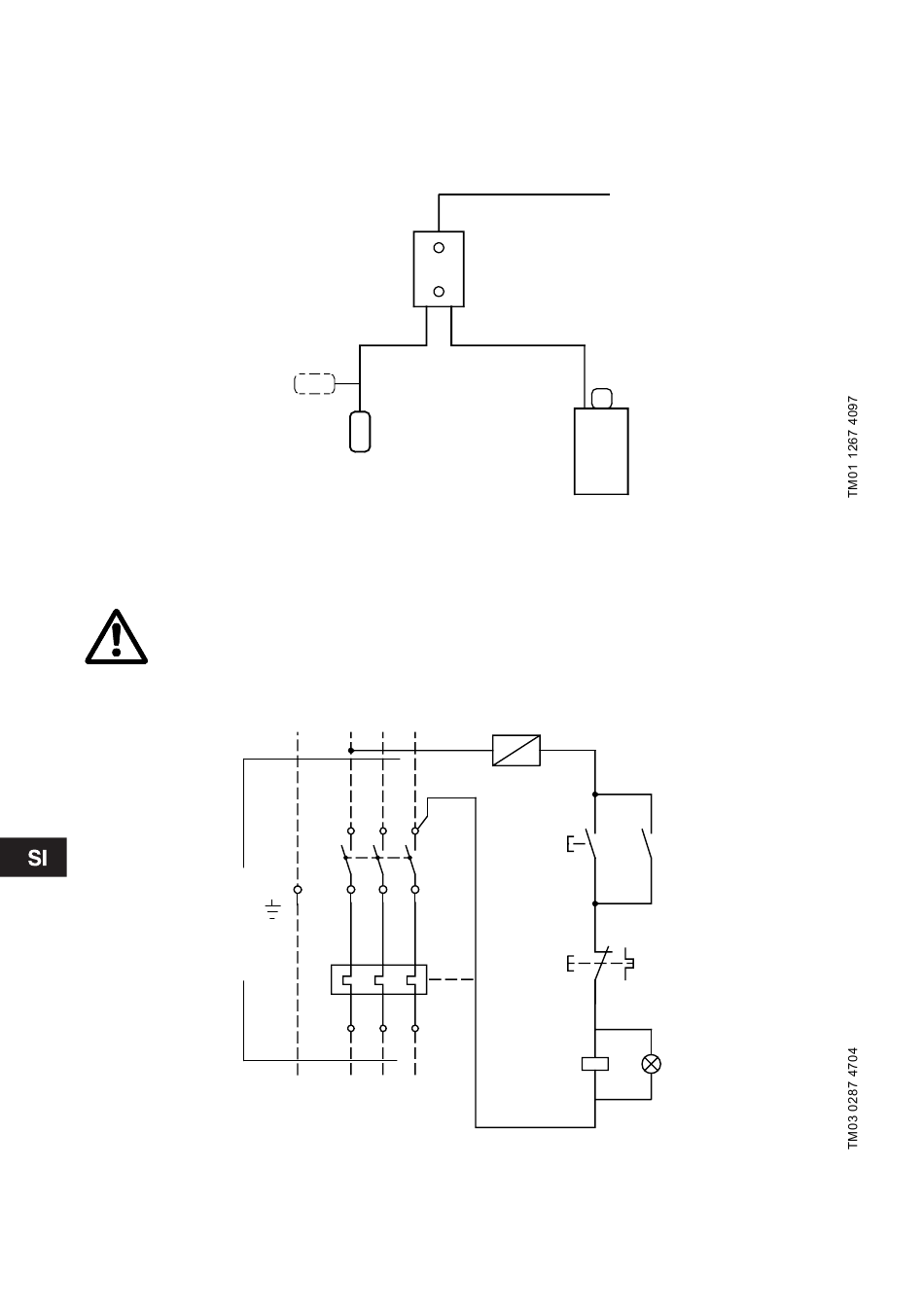

7. Funkcionalna skica
Priključna omarica mora biti priključena na eksterno
napajalno stikalo. Če črpaka ni instalirana blizu
glavnega stikala, mora imeti možnost zaklepanja.
Blok diagram za nivojski nadzor:
Zaprto
8. Priključna shema
Električni priključek mora izvesti strokovnjak v skladu
z lokalnimi predpisi.
Preden začnete delati na priključni omarici, izključite dobavo elektrike do črpalke in
zagotovite, da se ne more po nesreči vključiti.
Varnostno mora biti priključna omarica ozemljena. Trajna instalacija mora biti opremljena z
FI stikalom (ELCB) ta tok manjši od 30 mA.
Diagram za priključno omarico:
34
Priključna
omarica
Odprto
PE
L1 L2
L3
3
5
1
L1 L2
L3
PE
2
4
6
T1 T2 T3
T1 T2
T3
PE
Preverite, da se napetost in frekvenca, ki sta
navedeni na ploščici črpalke, ujemata z vrednostmi
obstoječe omrežne napetosti.
Dobava
Črpalka
N
13
KM1
14
95
O/R
96
A2
KM1
H1
A1
KM 1/5
Pridržujemo si pravico do tehničnih sprememb.
