Windhager BioWIN 2 Touch Montageanleitung Seite 7

2. Montagereihenfolge

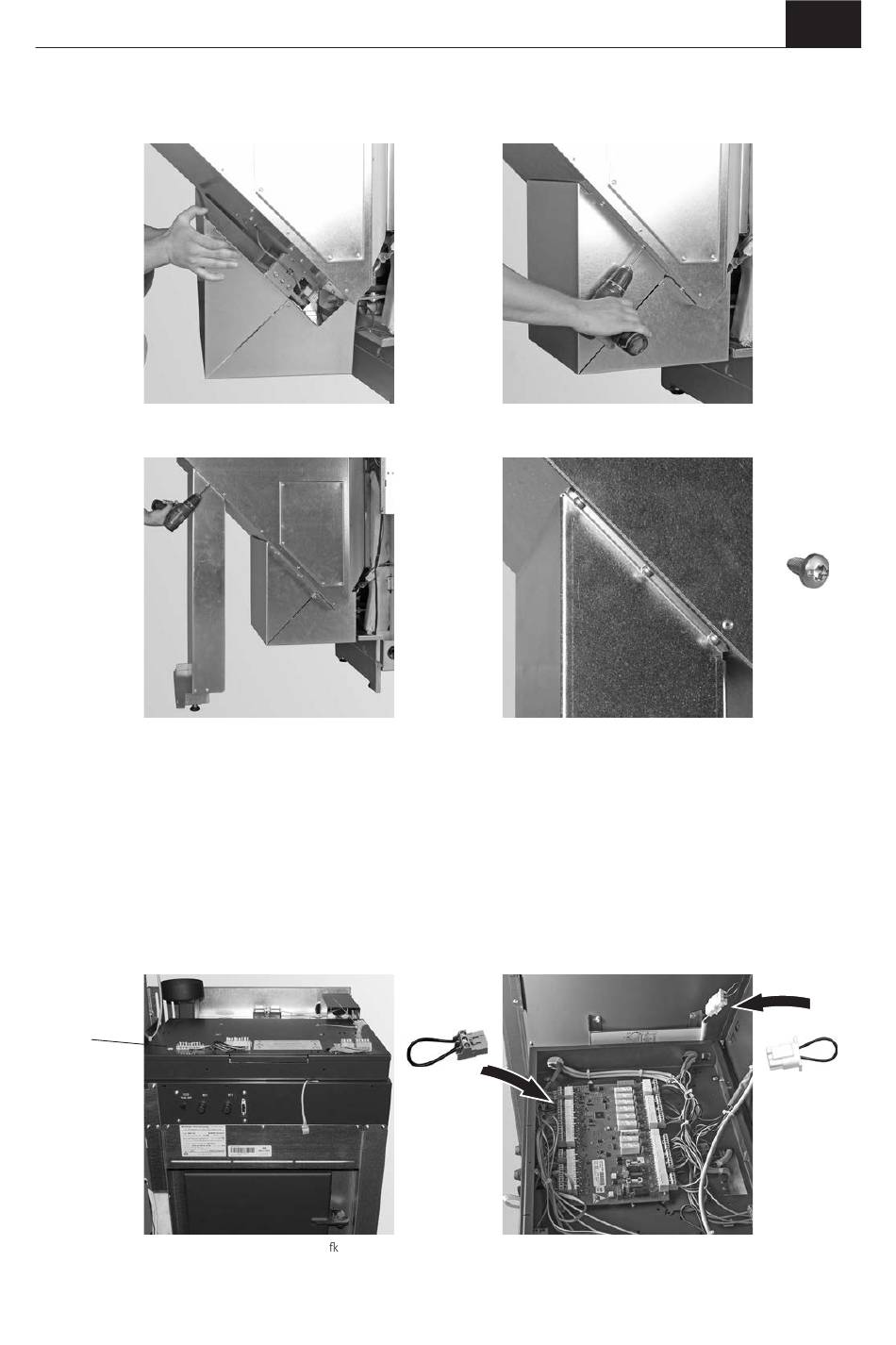

– Abdeckung wieder einhängen und Schrauben festziehen – Fig. 20, Fig. 21.
– Standfuß montieren, dazu Fuß mit je 3 Schrauben seitlich anschrauben – Fig. 22, Fig. 23.
Fig. 20 Abdeckung einhängen
Fig. 22 Standfuß seitlich mit je 3 Schrauben
befestigen
2.4. 2 Stecker anstecken
– Deckel vom Schaltfeld aufklappen – Fig. 24.
– Beigepackte Stecker mit Brücke am Feuerungsautomaten X22 (3 pol) und am Netzstecker Saugturbine (6 pol.) anste-
cken – Fig. 25.
Deckel-
Schaltfeld
Fig. 24 Deckel vom Schaltfeld au lappen
Fig. 21 Schrauben festziehen
Fig. 23 Standfuß seitlich mit je 3 Schrauben
befestigen
Fig. 25 Stecker mit Brücke an X22 und Netzste-
cker Saugturbine anstecken
7
DE
3 x
M5 x 10
