Windhager BioWIN 2 Touch Montageanleitung Seite 51

ES
2. Orden de montaje
2. Orden de montaje
2.1 Denominación de las piezas para el montaje
1 ........... Grifo de llenado y de vaciado
11
2 ........... Tolva
3 ........... Motor
5
4 .......... Revestimiento posterior trasero
5 ........... Revestimiento superior
6 .......... Revestimiento delantero
26
7 ........... Bisagra inferior de la puerta
8 .......... Bisagra superior de la puerta
9 .......... Pared lateral
4
10 ........ Puerta de revestimiento
11 ......... Aislamiento de las superficies de calefacción
12 ......... InfoWINplus
13 ......... Chapa del interruptor
14
14 ......... Cubierta
15 ......... Chapa de la tolva
16 ......... Chapa inferior de la tolva
(solo BioWIN 2 Touch Klassik/Premium)
17 ......... Zócalo de la caja de cenizas (solo BioWIN 2 Touch Exklusiv)
18 ......... Caja de cenizas (solo BioWIN 2 Touch Exklusiv)
1
3
13
17
6
8
18
9
12
10
7
22
Contenedor para una semana L 200 kg:
19
19 ......... Contenedor para una semana L 200 kg
20 ........ Soporte
26
21 ......... Cubierta
22 ......... Pared lateral izquierda
23 ......... Puerta de revestimiento
24 ........ Cojinete superior de la puerta
24
25 ......... Chapa 20
21
23

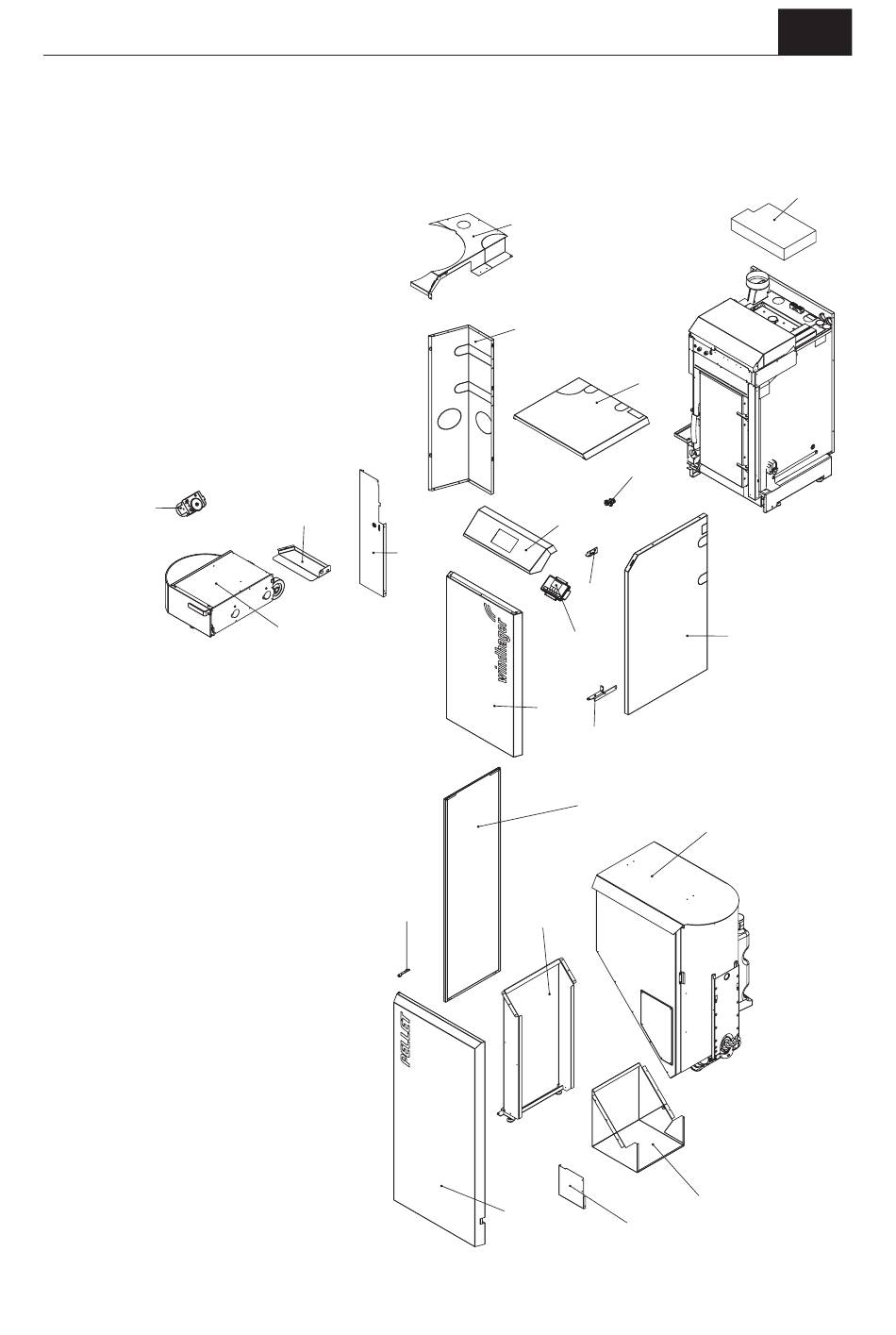

Fig. 3 Piezas para el montaje 25
