2. Montagereihenfolge

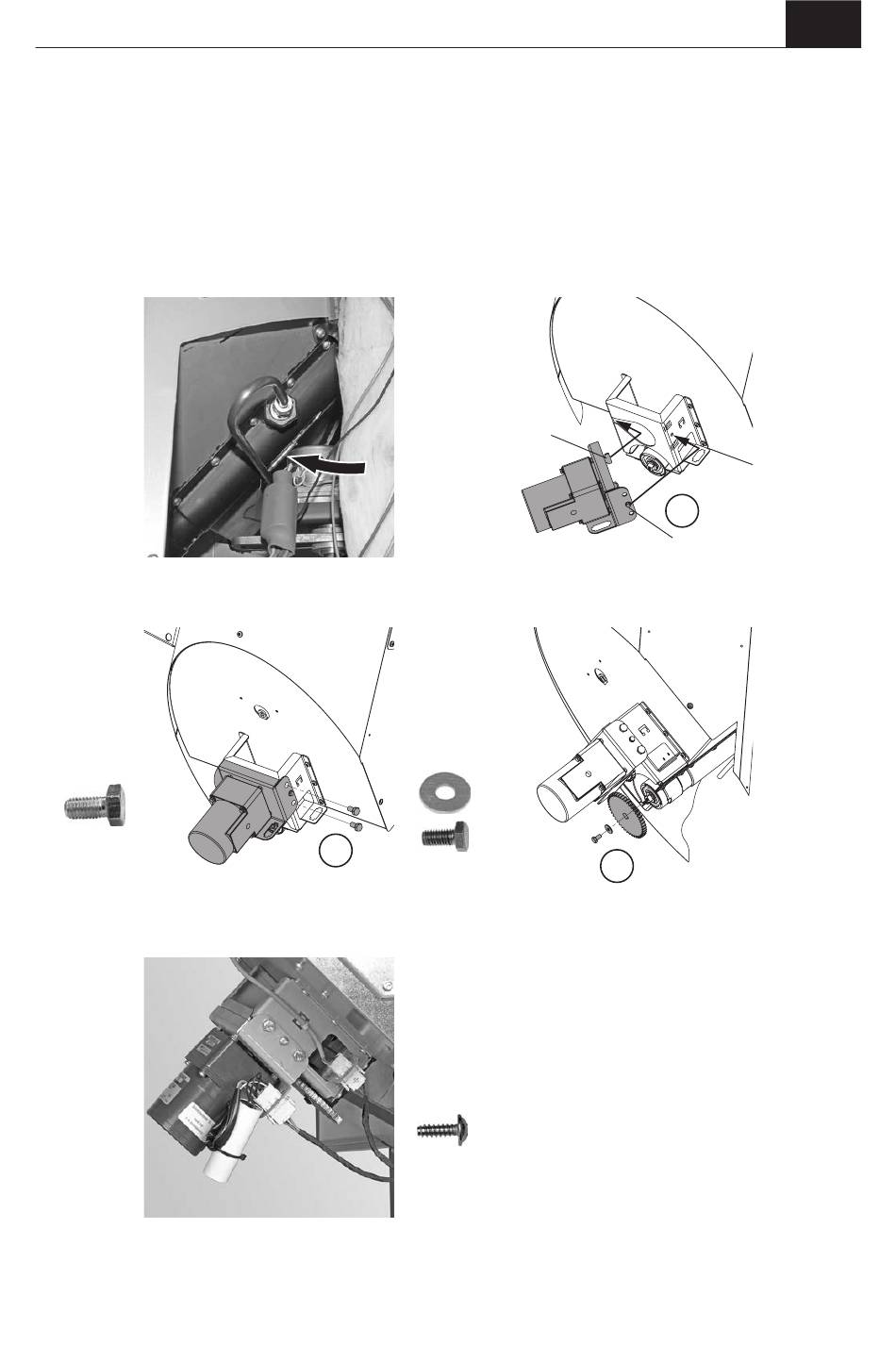

– Fühler für Sicherheitsthermostat-Schneckenrohr in die Fühleraufnahme bis zum Anschlag einschieben – Fig. 15.
– Schneckenmotor (befindet sich im Brennraum des Pelletskessel) hinten mit Lasche und vorne mit Zentrierschraube
einhängen – Fig. 16.
– Schneckenmotor vorne mit 2 Schrauben M8x16 befestigen – Fig. 17.
– Zahnrad unten bei Wochenbehälter auf Schnecke mit Sechskantschrauben M6x12 und U-Scheibe anschrauben –
Fig. 18.
– Stecker von Schneckenmotor und von Näherungsschalter anstecken – Fig. 19.
Fig. 15
2 x
M8x16
Fig. 17
3
Fig. 19
Fühler für Sicherheitsthermostat-Schn
eckenrohr ganz einschieben
2
Schneckenmotor anschrauben
Stecker von Schneckenmotor und von
Näherungsschalter anstecken
Lasche
1
Fig. 16 Schneckenmotor einhängen
1 x
M6x12
Fig. 18 Zahnrad montieren
2 x
6
1
Zentrierschraube
3
