bürkert S030 Handbuch

Installationsarmaturen
Zum Einbau von Durchfluß- und Analysemeßgeräten
ÜBERSICHT
Bürkert-Meßgeräte sind für die fluidischen Prozeßgrößen Durchfluß/Menge, Füllstand, Druck, Temperatur und
Analyse (pH-Wert, Redoxpotential, elektrolytische Leitfähigkeit) lieferbar. Für die Installation der Sensoren und
Transmitter für Durchfluß und Analyse in Rohrleitungen werden spezielle Armaturen benötigt, die als Fittings
Typ S020 und Typ S030 angeboten werden.
Fittings vom Typ S020 dienen der Aufnahme von INSERTION-Meßgeräten, d. h. der Sensorschaft taucht
direkt in das strömende Medium ein. Der Fitting Typ S020 ist in den Nennweiten 15 bis 50 mm in verschiede-
nen Kunststoffen, Messing und Edelstahl verfügbar. Für Nennweiten 50 bis 400 mm werden Edelstahl- und
Kunststoffausführungen von Einschweiß- und Einschraubstutzen sowie Anschlußschellen angeboten; Mes-
sing-Varianten existieren hier nicht.

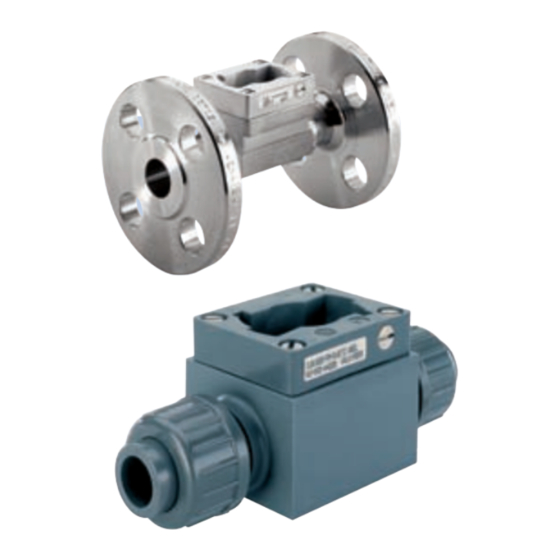

INLINE-Meßgeräte werden ausschließlich für die Meßgröße Durchfluß/Menge in Verbindung mit Fittings vom
Typ S030 eingesetzt. Diese Fittings sind mit einem integrierten Flügelrad als Bestandteil des Meßwertaufnehmers
ausgestattet. Sie werden als Kompaktgehäuse bezeichnet. Typ S030 ist in den Nennweiten 15 bis 50 mm in
verschiedenen Kunststoffen, Messing und Edelstahl lieferbar.
Die Analysegrößen pH-Wert, Redoxpotential und Leitfähigkeit können auch in nichtströmenden Flüssigkeiten
gemessen werden. Für den Einbau der Analysesensoren und Analysetransmitter in Behälter werden Edel-
stahl-Schweißstutzen ohne Radius (zum Einschweißen in Behälterwände) und die Kunststoff-Eintauch-
armatur Typ 1541 (zum Kopfeinbau im Behälterdeckel) angeboten, die einen günstigen Sitz der Sensoren im
Medium ermöglichen.
Die Bürkert-Installationsarmaturen der Typen S020, S030 und 1541 sind in einem Datenblatt zusammen-
gefaßt, um einen schnellen Überblick und einfache Auswahlmöglichkeit hinsichtlich Eignung, Werkstoff, Nenn-
weite und Leitungsanschluß für konkrete Meßaufgaben zu ermöglichen.

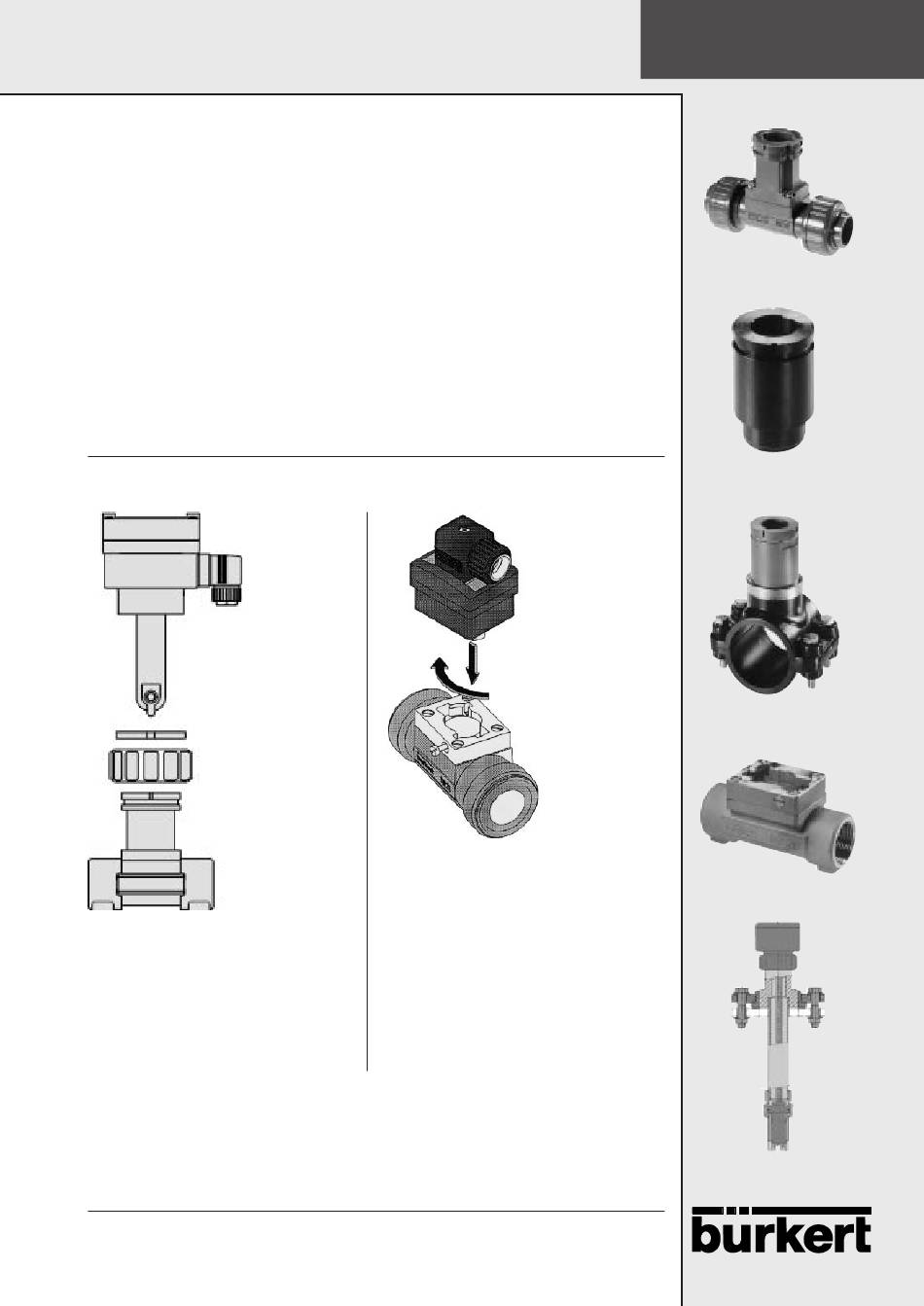

MONTAGEHINWEISE
INSERTION-Fittings vom Typ S020
haben ein Gehäuse mit einheitli-
cher Schnittstelle zur Aufnahme
der INSERTION-Sensorfinger. Zur
Montage werden die INSERTION-
Meßgeräte in die Armatur gesteckt
und mit Spannring und Überwurf-
mutter am G 2-Gewinde des Sen-
sors verschraubt.
INLINE-Durchflußmeßgeräte sind
mit den Kompaktgehäusen mit in-
tegriertem Flügelrad Typ S030 über
einen Bajonettverschluß verbun-
den. Die Abnahme des Meßgeräts
ist ohne Prozeßunterbrechung
möglich.
Typ S020, S030, 1541
Beispiele
Typ S020, Kunststoff, mit
Überwurfmutter und Klebestutzen
Typ S020, Kunststoff, Schweiß-
stutzen
Typ S020, Kunststoff-Anschluß-
schelle
Typ S030, Messing mit Innenge-
winde
Typ 1541, Kunststoff-Eintauch-
armatur zum Einbau der Sensoren
in Tanks und Behälter
Fluid Control Systems
