16 Raumheizerprüfung (mit SPECTRA
Vorwiegen (wie Kapitel 13)
Das Vorbereiten und Vorwiegen von Hülsen entspricht dem Standard-Ablauf der
Feinstaubmessung.
Vorbereiten des Geräts FSM zur Raumheizerprüfung
Sie benötigen zur Durchführung der Prüfung eine separate Abgassonde sowie 2 Silikon-
Adapterschläuche (Teil des Lieferumfangs FSM mit der Option Raumheizerprüfung), die

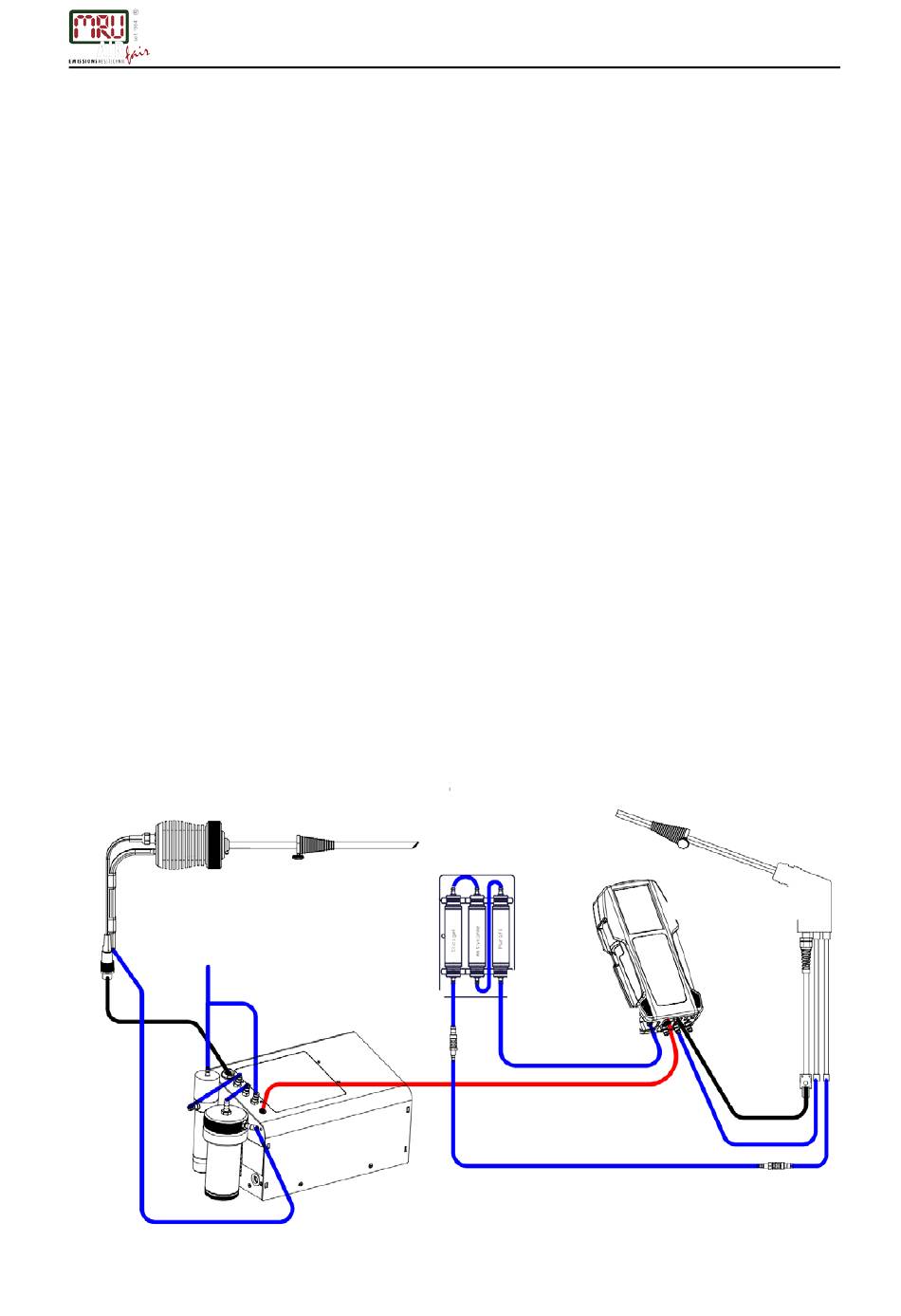

gemäß dem hier angegeben Schema und Foto verbunden werden:
(1) Schlauchverlängerung (s. Foto), enthalten in ArtNr #65937
(2) Auslassweiche (s. Foto), enthalten in ArtNr #65937
Gehen Sie zur Verbindung wie folgt vor:
•
Verbinden Sie die Temperatur- und Zugmessung der Abgassonde mit dem
SPECTRAplus/NOVAplus
•
Verbinden Sie den Gasweg der Abgassonde mit der Feststofffilter-Einheit des FSM
mithilfe der Schlauchverlängerung. Ziehen Sie dafür den Verbindungsschlauch
zwischen FSM und Feststofffilter-Einheit am FSM ab. Verbinden Sie dann den
Ausgang der Feststoffilter-Einheit mit dem Gaseingang des SPECTRAplus/NOVAplus.
•
Verbinden Sie wie üblich das Kommunikationskabel zwischen FSM und
SPECTRAplus/NOVAplus über die AUX-Buchse
•
Verbinden Sie mit Hilfe der Auslassweiche den Gasausgang des FSM mit einem
Abluft-Schlauch
•
Die Staubsonde FSM bleibt unverändert an das FSM angeschlossen.
Staubsonde
Auslassschlauch
Auslassweiche
BEDIENUNGSANLEITUNG FEINSTAUBMESSUNG
plus/
NOVA
Feststoff Filtereinheit
Einlass
Kommunikationskabel
31
plus
)
Auslass
Zum Eingang
Kondensatfalle
Kaminzug
Schlauchverlängerung
FSM
Abgassonde
SPECTRAplus
T-Gas
