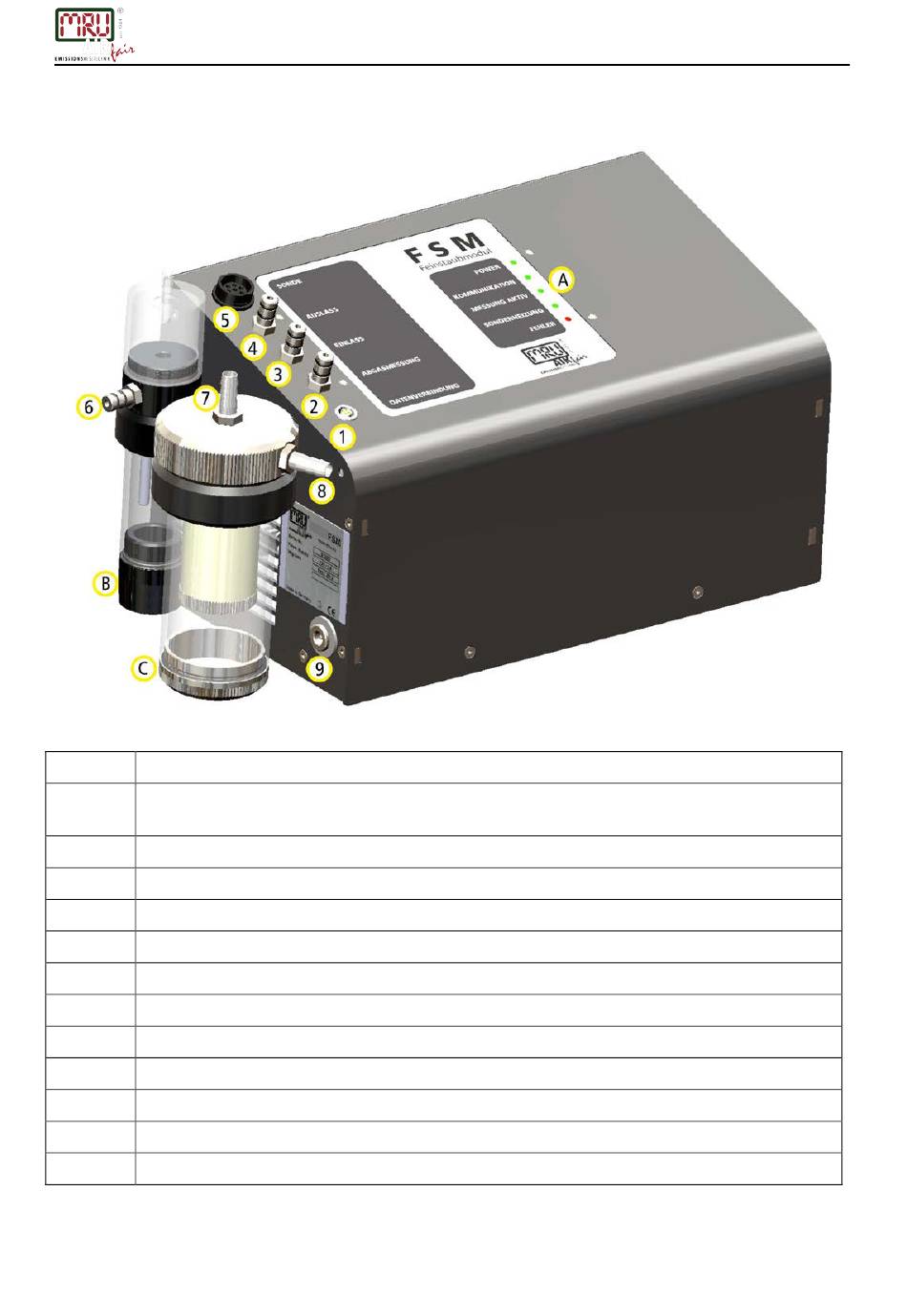

6 Gerätebeschreibung
6.1 Anschlüsse an FSM Staubsammelkoffer
Position Beschreibung
1
Anschluss Datenverbindung für Kabel zu Anschluss AUX an
SPECTRAplus/NOVAplus
2
Anschluss Abgasmessung über optionale Feststoffiltereinheit
3
Anschluss Einlass für Gas über Filter (siehe 1 von Seite 11)
4
Anschluss Auslass für Gas an Kondensatabscheider
5
Anschluss Sonde für Heizung und Temperaturmessung
6
Anschluss Gasauslass Kondensatabscheider
7
Anschluss Gaseinlass Filter
8
Anschluss Filter an Sonde
9
Anschluss Spannungsversorgung
A
Gerätefolie mit LED Anzeige
B
Kondensatabscheider
C
Filter
BEDIENUNGSANLEITUNG FEINSTAUBMESSUNG
