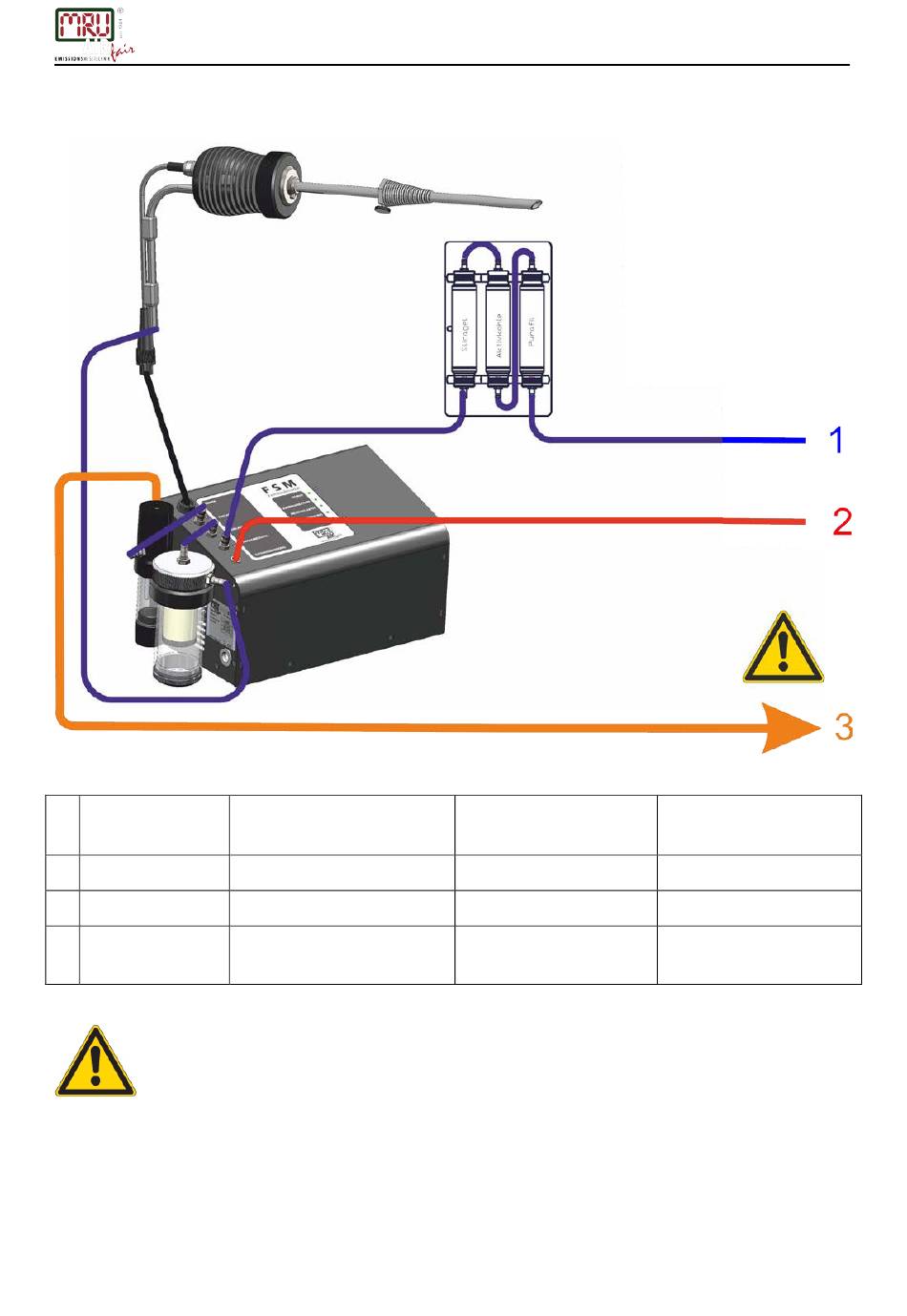

6.2 Verschlauchungsplan
FSM-Koffer
1
2
3
Abgasableitung
nach Draußen
Zur Feinstaubmessung muss der Abluftschauch zur Ableitung des Abgases vom
Gasauslass Kondensatabscheider nach draußen gelegt werden!
Die Feststoffiltereinheit ist optional, wenn diese nicht vorhanden ist wird der Gaseingang des
SPECTRAplus/NOVAplus direkt mit dem Abgasmessstutzen des FSM Staubsammelkoffers
verschlaucht
BEDIENUNGSANLEITUNG FEINSTAUBMESSUNG
SPECTRAplus/OPTIMA7 NOVAplus
Gaseingang
AUX-Buchse
Basisgerät
Gaseingang
(nicht vorhanden)
13
FSM
NOVAplus
RCUcomfort
(nicht vorhanden)
AUX-Buchse
