RC48C
oder Querfehler aufgetreten ist. Liegt die Ursache dieses
Alarms nicht mehr vor, so fällt das Relais automatisch wie-
der ab.
Alarmmeldungen werden auch durch die LED „ALARM Ground
Fault" am RC48C oder einer externen Melde- und Prüfkombinati-
on angezeigt. Die Meldung „Ground Check Fault" wird nur am
RC48C angezeigt.
Das Alarmrelais kann zur Auslösung eines Leistungsschalters ge-
nutzt werden. Die Arbeitsweise des Alarmrelais kann je nach Typ
des Leistungsschalters als Arbeitsstrom oder Ruhestrom gewählt
werden.
Das Endglied E6S-T unterscheidet sich von den anderen Endglie-
dern E6... durch einen zusätzlichen Widerstand, der einen exter-
nen Test der Schutzleiterüberwachung ermöglicht. Wird dieser
Widerstand mittels eines externen Öffnerkontakts aktiviert, so
tritt ein Alarm (Ground Check Fault) auf. Das Alarmrelais betätigt
den angeschlossenen Leistungsschalter, der die Anlage abschal-
tet.

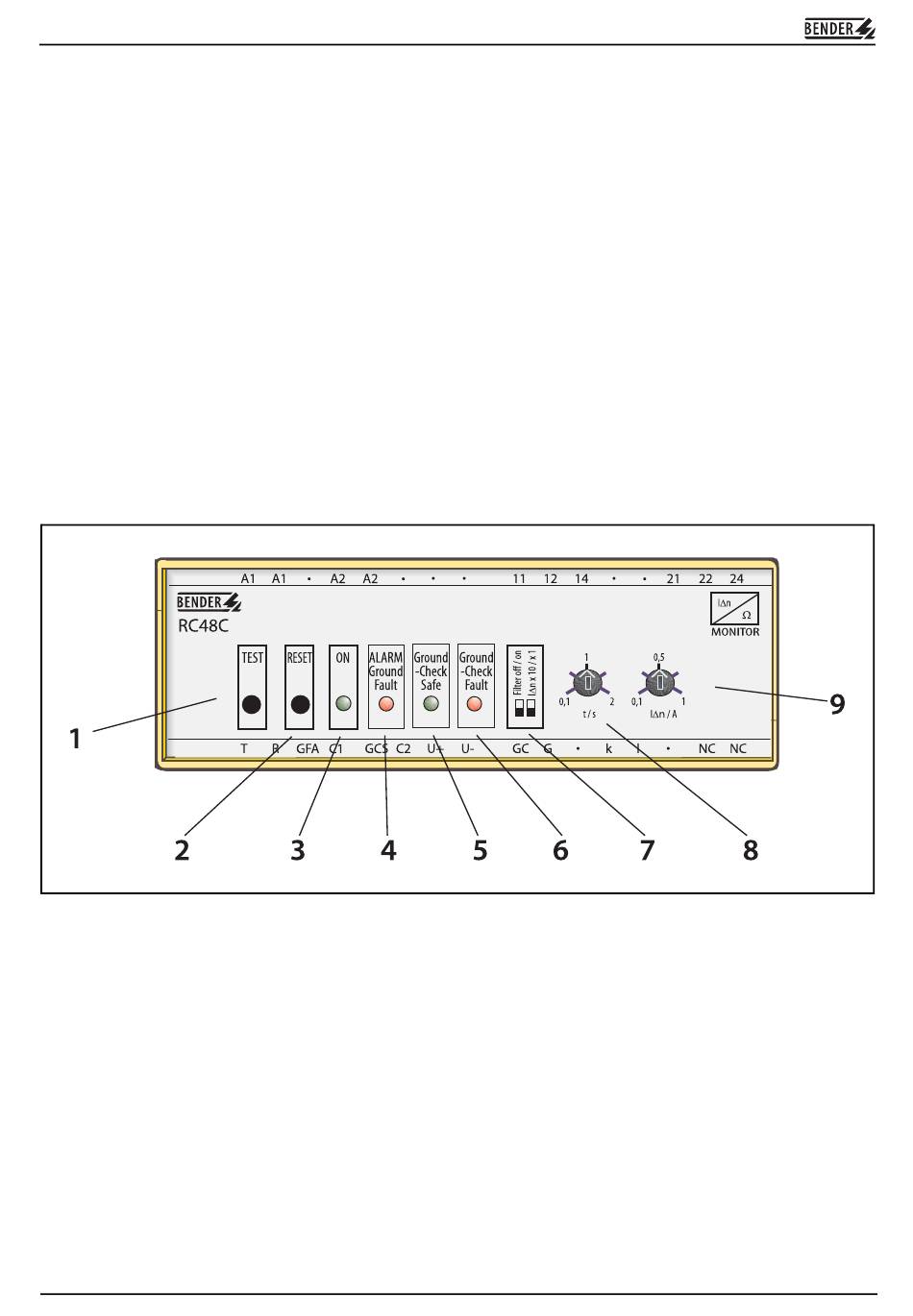

3. Bedien- und Anzeigeelemente

Legende der Bedien- und Anzeigeelemente
1 TEST-Taste drücken löst folgenden Ablauf aus: Ein Test-
Differenzstrom wird simuliert, nach Ablauf der Ansprech-
zeit wird ein Alarm erkannt, das Alarmrelais schaltet und
die rote LED „ALARM GROUND FAULT" leuchtet. Die
Alarmmeldung wird gespeichert.
2 RESET-Taste drücken: löscht Alarmmeldungen
3 ON-LED (grün) leuchtet, wenn RC48C im Betrieb ist.
4 LED „ALARM GROUND FAULT" (rot) leuchtet wenn der An-
sprechwert des Differenzstroms und die Ansprechzeit
überschritten sind.
5 LED „GROUND CHECK SAFE" (grün)
- leuchtet, wenn kein Längs- oder Querfehler vorhanden
ist
- blinkt bei Längsfehler im Bereich > 40 Ω bis ca. 210 Ω
- ist aus bei Längsfehler > 210 Ω
- ist aus bei Querfehler < 70 Ω
2
alarm no longer exists, the relay automatically deenergizes
again.
Alarm messages are also indicated by the LED "Alarm Ground
Fault" on the RC48C or on a remote alarm indicator and operator
panel. The alarm message "Ground Check Fault" is indicated at
the RC48C only.
The alarm relay can be used for the tripping of an load switch. De-
pending on the type of load switch the operating mode of the
alarm relay can be set to N/O operation or N/C operation.
The termination device E65-T is distinguished from the other ter-
mination devices in that it has an additional resistor for an exter-
nal test of the ground check. If this resistor is activated by an
external NC contact, an alarm (Ground Check Fault) occurs. The
connected load switch disconnects the system via the alarm re-
lay.

3. Operating and display elements

Legend to operating and display elements
1 Pressing the TEST button initiates the following se-
quence: a test current is being simulated, after the expiry
of the response time an alarm is recognized which causes
the alarm relay to switch and the red "Alarm Ground
Fault" LED to light up. The alarm message is stored.
2 Pressing the RESET button deletes alarm messages.
3 ON LED (green) lights up indicating that the RC48C is in
operation.
4 "Alarm Ground Fault" LED (red) lights up when the
ground fault current exceeds the alarm response value
and the time delay.
5 "Ground Check Safe" LED (green)
-lights when no series resistance fault or cross resistance
fault exists
-flashes in case of series faults in the range > 40 Ω to ap-
prox. 210 Ω
-doesn't light in case of series resistance faults > 210 Ω.
-doesn't light in case of cross resistance faults < 70 Ω.
TBP401012deen / 04.2008
