6 LED „GROUND CHECK FAULT-LED" (rot)
- blinkt bei Längsfehler im Bereich > 40 Ω bis ca. 210 Ω
- leuchtet bei Längsfehler > 210 Ω
- leuchtet bei Querfehler < 70 Ω
7 DIP-Schalter:
Filter off / on: Bandpassfilter 50 ... 60 Hz
Ist der Bandpassfilter eingeschaltet, werden ausschließ-
lich die 50 ... 60 Hz-Komponenten des Differenzstromes
schmalbandig erfasst. Diese Funktion kann verwendet
werden, um Fehlauslösungen durch harmonische und
transiente Komponenten im Differenzstrom zu vermei-
den.
Δ
I n x 10 / x 1: Einstellbereich für den Ansprechwert des
Differenzstroms I Δ n/A einstellen:
x 1 0,1 A ... 1 A
x 10 1 A ... 10 A.
8 Ansprechverzögerung t/s für Differenzstrommessung im
Bereich von 0,1 ... 2 Sekunden einstellen.
9 Ansprechwert des Differenzstroms im Bereich von
0,1 A ... 1 A bzw. 1 A ... 10 A einstellen.

Einbau

Das Gerät ist für folgende Einbauarten geeignet:
• Installationsverteiler nach DIN 43 871 oder
• Schnellmontage auf Hutprofilschiene (A) nach DIN EN 50022
• oder Schraubmontage (B).
Stellen Sie vor Einbau des Gerätes und vor Arbeiten
an den Anschlüssen des Gerätes sicher, dass die Anla-
ge spannungsfrei ist.
Wird dies nicht beachtet, so besteht für das Personal
die Gefahr eines elektrischen Schlages.
Außerdem drohen Sachschäden an der elektrischen
Anlage und die Zerstörung des Gerätes.
Beachten Sie das Anzugsdrehmoment für die Klemmschrauben
der Anschlüsse (C): 0,5 ... 0,6 Nm (4,3 ... 5,3 lb-in).

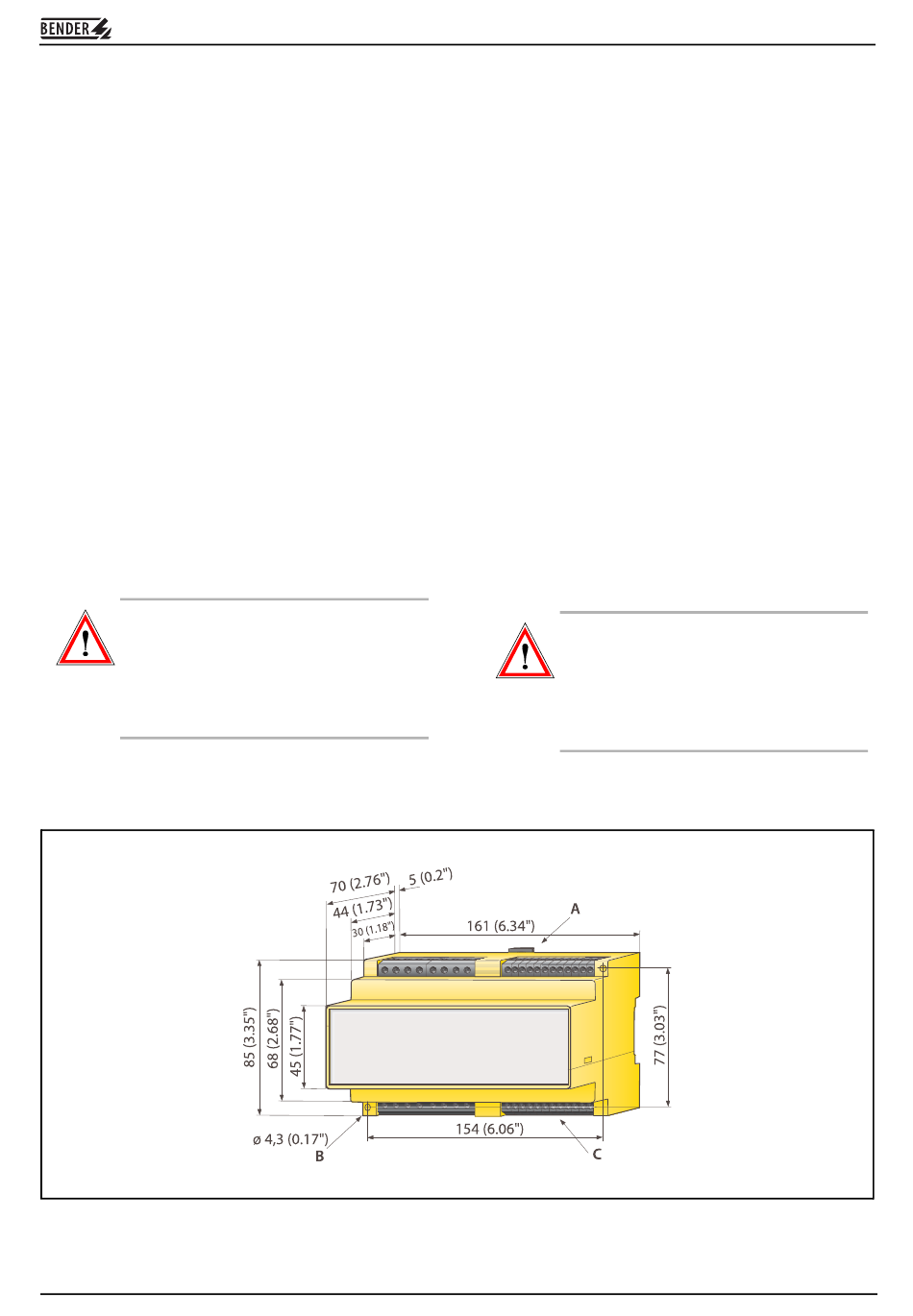

Abb. 1: Maßbild RC48C
alle Maße in mm (inch)
TBP401012deen / 04.2008
6 "Ground Check Fault" LED (red)
-flashes in case of series faults in the range > 40 Ω to ap-
prox. 210 Ω
-lights in case of series resistance faults > 210 Ω.
-lights in case of cross resistance faults < 70 Ω.
7 DIP switch:
Filter off / on: bandpass filter 50 ... 60 Hz
If the bandpass filter is switched on, only the narrow-band
50 ... 60 Hz components of the residual current are detec-
ted. This function can be used to avoid false trippings
caused by the occurrence of harmonics and transient
components in the residual current.
Δ
I n x 10 / x 1: for setting the residual current response va-
Δ
lue I n/A:
x1: 0.1 A ... 1A
x10: 1 A ... 10 A.
8 Setting the time delay t/s for residual current measure-
ment from 0.1 to 2 seconds.
9 Setting the residual current response value to 0.1 A ... 1 A
respectively 1 A ... 10 A.

Installation

The device is suited for:
• mounting into standard distribution panels acc. to
DIN EN 43 871
• or DIN rail mounting (A) acc. to DIN EN 50022
• or screw mounting (B).
Prior to installation and before work activities are
carried out on the connecting cables of the device,
make sure that mains power is disconnected.
Failure to comply with this safety information may
cause electric shock to personnel.
Furthermore, substantial damage to the electrical in-
stallation and destruction of the device might occur.
Terminal screw torques are as follows: (C): 0.5 ... 0.6 NM (4.3 ... 5.3
lb-in).
Figure 1: RC48C dimensions,
all dimensions in mm (inch)
