RC48C

Bedien- und Anzeigeelemente

RC48C
1
2
Ein Drücken der TEST-Taste löst folgenden Ablauf aus:
Ein Test-Differenzstrom wird simuliert, nach Ablauf der Ansprechzeit wird
ein Alarm erkannt, das Alarmrelais schaltet und die rote LED „ALARM
Ground Fault" leuchtet. Die Alarmmeldung wird gespeichert.
RESET-Taste drücken löscht Alarmmeldungen.
ON-LED (grün) leuchtet, wenn RC48C im Betrieb ist.
LED „ALARM Ground Fault" (rot) leuchtet, wenn der Ansprechwert des
Differenzstroms und die Ansprechzeit überschritten sind.
LED „GROUND Check Safe" (grün)
• leuchtet, wenn kein Längs- oder Querfehler vorhanden ist
• blinkt bei Längsfehler im Bereich
40...210 Ω (RC48C-935)
400...1000 Ω (RC48C-9935, RC48C-9936)
• ist aus bei Längsfehler
> 210 Ω (RC48C-935)
> 1000 Ω (RC48C-9935, RC48C-9936)
• ist aus bei Querfehler < 70 Ω
LED „GROUND Check Fault" (rot)
• blinkt bei Längsfehler im Bereich
40...210 Ω (RC48C-935)
400...1000 Ω (RC48C-9935, RC48C-9936)
• leuchtet bei Längsfehler
> 210 Ω (RC48C-935)
> 1000 Ω (RC48C-9935, RC48C-9936)
• leuchtet bei Querfehler < 70 Ω
DIP-Schalter Filter off/on: Bandpassfilter 50...60 Hz
Ist der Bandpassfilter eingeschaltet, werden ausschließlich die
50...60 Hz-Komponenten des Differenzstromes schmalbandig erfasst.
Diese Funktion kann verwendet werden, um Fehlauslösungen durch har-
monische und transiente Komponenten im Differenzstrom zu vermeiden.
Ist der Bandpassfilter nicht eingeschaltet, ist generell ein Tiefpassfilter
(< 200 Hz) aktiv.
I x 10 / x 1: Einstellbereich für den Ansprechwert des Differenzstroms
Δn
I /A einstellen:
Δn
x 10,1 A...1 A
x 101 A...10 A.
4 RC48C_D00318_04_M_DEEN / 03.2024
A1 A1 A2 A2
TEST RESET ON
T R GFA C1 GCS
3
Beschreibung

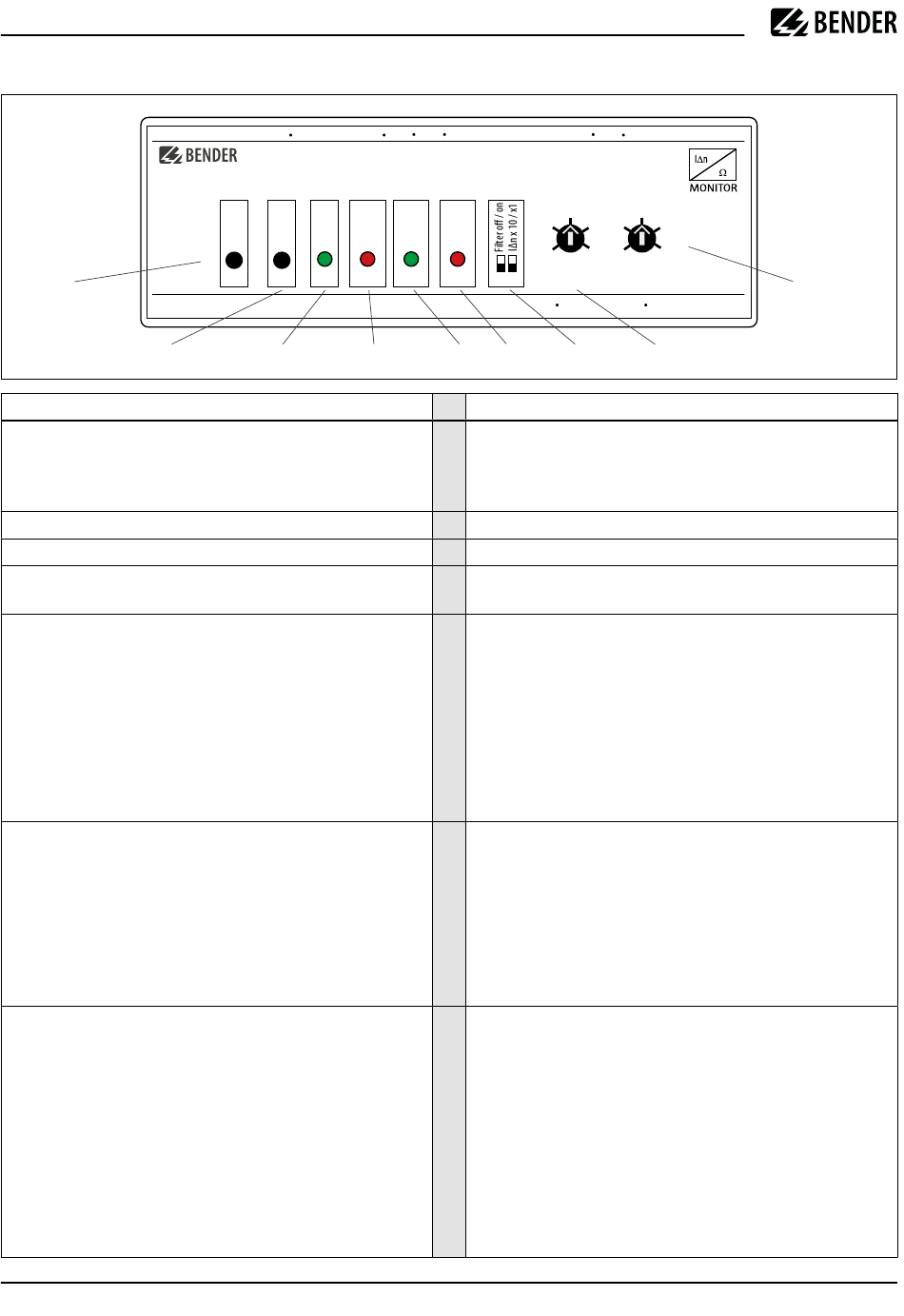

Operating and display elements

11
ALARM ALARM ALARM
Ground -Check -Check
Fault Safe Fault
C2 U+ U- GC
4 5 6
1 Pressing the TEST button initiates the following sequence:
a test current is being simulated, after the response time has elapsed an
alarm is recognised which causes the alarm relay to switch and the red
"ALARM Ground Fault" LED to light up. The alarm message is stored.
2 Pressing the RESET button deletes alarm messages
3 ON LED (green) lights up indicating that the RC48C is in operation.
4 "ALARM Ground Fault" LED (red) lights up when the ground fault current
exceeds the alarm response value and the time delay
5 "Ground Check Safe" LED (green)
• lights when no series resistance fault or cross resistance fault exists
• flashes in case of series faults in the range
40...210 Ω (RC48C-935)
400...1000 Ω (RC48C-9935, RC48C-9936)
• does not light in case of series resistance faults
> 210 Ω (RC48C-935)
> 1000 Ω (RC48C-9935, RC48C-9936)
• does not light in case of cross resistance faults < 70 Ω
6 "GROUND Check Fault" LED (red)
• flashes in case of series faults in the range
40...210 Ω (RC48C-935)
400...1000 Ω (RC48C-9935, RC48C-9936)
• lights in case of series resistance faults
> 210 Ω (RC48C-935)
> 1000 Ω (RC48C-9935, RC48C-9936)
• lights in case of cross resistance faults < 70 Ω
7 DIP switch filter off/on: bandpass filter 50...60 Hz
If the bandpass filter is switched on, only the narrowband 50...60 Hz
components of the residual current are detected.
This function can be used to avoid false tripping caused by the occurrence
of harmonics and transient components in the residual current. If the
bandpass filter is switched off, a low-pass filter (< 200 Hz) is generally
active.
I x 10 / x 1: Adjusting the setting range for the residual current response
Δn
value I /A:
Δn
x 10.1 A...1 A
x 101 A...10 A.
12 14 21 22
1 0.5
0.1 2 0.1 1
t / s I∆n / A
G k I NC NC
7 8
Description
24
9
