Bender RC48C Bedienungsanleitung

RC48C
Fehlerstrom-/Schutzleiter-
überwachungsgerät
Bestimmungsgemäße Verwendung
Das Fehlerstrom-/Schutzleiter-Überwachungsgerät RC48C findet
Einsatz in hochohmig geerdeten System. In diesen Systemen
wird der maximale Fehlerstrom durch einen Erdungswiderstand
auf 5 A, 15 A oder 25 A begrenzt. Es ist besonders geeignet zur
Überwachung von Kabeln.
Das Fehlerstrom-/Schutzleiter-Überwachungsgerät RC48C verei-
nigt zwei Funktionen in einem Gerät:
1. Überwachung des Differenzstroms
2. Überwachung des Schutzleiters auf niederohmigen
Durchgang, Unterbrechung oder Kurzschluss.
Ist ein Grenzwert überschritten, so wird ein Relais mit zwei freien
Wechslern geschaltet. Alarmmeldungen des RC48C können zu-
sätzlich auf einer Melde- und Prüfkombination RI2000GC signali-
siert werden.
Sicherheitshinweise
Montage, Anschluss und Inbetriebnahme nur durch Elektrofach-
kraft!
Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften und
●
das beiliegende Blatt "Wichtige sicherheitstechnische Hin-
●
weise für BENDER-Produkte".
Funktionsbeschreibung
Das Fehlerstrom-/Schutzleiter-Überwachungsgerät RC48C über-
wacht
a) mittels BENDER-Differenzstromwandler den Differenz-
strom im entsprechenden Stromzweig des Systems. Hierzu
werden alle aktiven Leiter (Phasen + N) durch den Diffe-
renzstromwandler geführt.
Steigt der Differenzstrom über den Ansprechwert, leuch-
tet die LED „Alarm Ground Fault" und das Alarmrelais
schaltet. Für die Auslösung des Alarms ist eine Ansprech-
verzögerung einstellbar. Der Alarm wird so lange gespei-
chert, bis er durch die eingebaute oder eine externe
RESET-Taste zurückgesetzt wird.
b) den niederohmigen Durchgangs des Schutzleiters. Hierzu
legt das RC48C zwischen die Kontakte G (Ground = Schutz-
leiter) und GC (Ground check = Überwachungsleiter) eine
Spannung von 12 Volt an. An diese Kontakte werden die
entsprechenden Leiter des Kabels angeschlossen. Am
anderen Ende des überwachten Kabels wird ein Endglied
E6... zwischen die beiden Leiter geschaltet. Durch Auswer-
tung des Spannungsabfalls an diesem Endglied erkennt
das RC48C Längsfehler (Leitung hochohmig oder unter-
brochen) oder Querfehler (Kurzschluss) der Leiter.
Das Alarmrelais löst unverzögert aus, wenn ein Längs-
TBP401012deen / 04.2008
Ground-fault ground-continuity
Deutsch
monitor
Intended use

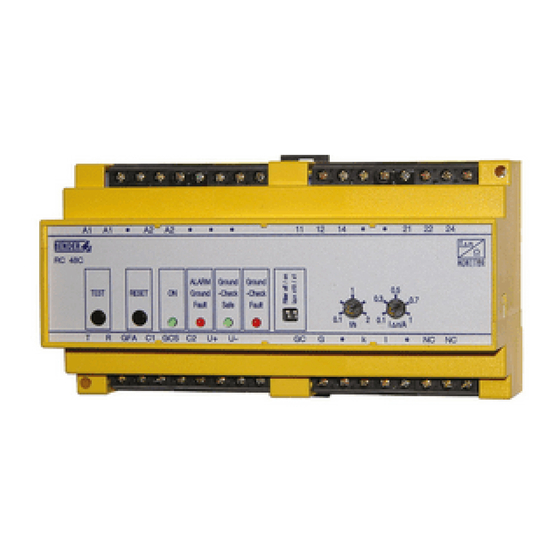

The RC48C ground-fault ground-continuity monitor is used to
monitor the residual current in high-resistance grounded instal-
lations. The maximum ground fault current in these installations
is limited by a neutral grounding resistor to 5 A, 15 A or 25 A. It is
particularly suitable for monitoring cables.
The RC48C ground-fault ground-continuity monitor combines
two functions in one device:
1. Monitoring of the residual current and
2. Monitoring the grounding conductor for low resistance,
high resistance and shorted.
If a limiting value is exceeded, a relay with two voltage free chan-
geover contacts will be activated. Alarm messages of the RC48C
ground-fault ground-continuity monitor can also be displayed on
a remote RI2000GC alarm indicator and operator panel.
Safety information
Installation, connection and commssioning of electrical equip-
ment shall only be installed by qualified electricians!
Particular attention shall be paid to:
the current safety regulations and
●
the enclosed sheet „Important safety instructions for
●
BENDER products".
Function
The RC48C ground-fault ground-continuity monitor:
a) measures the residual current in the respective circuit or
branch of the system by means of a BENDER residual cur-
rent transformer. For that purpose, all active conductors
(phases + neutral) are to be passed through the residual
current transformer.
If the residual current exceeds the response value the
"Alarm Ground Fault" LED lights and the alarm relay
switches. The alarm contact can be delayed by a selectable
time. The alarm remains stored until the RESET button is
pressed.
b) monitors the grounding conductor for low resistance. For
that purpose, the RC48C superimposes a voltage of 12 V
between the contacts G (G = grounding conductor) and
GC (GC = ground check). Connect the respective conduc-
tors of the cable to these contacts. Connect a termination
device E6... between both conductors at the other end of
the cable to be monitored. By evaluating the voltage drop
at this termination device, the RC48C recognizes series
resistance faults (cable high-resistance or open) or cross
resistance faults (short circuit) of the cable.
The alarm relay trips immediately if a series resistance or a
cross resistance fault occurs. As soon as the cause of the
English
