Geräteübersicht
11 A1/+, A2/−
12 L1/+
13 L2
14 L3/−
15 KE, E
20 X4
31 X1
32 ETH (X2)
33 R
34 11 12 14
35 21 22 24
50 BB-Bus

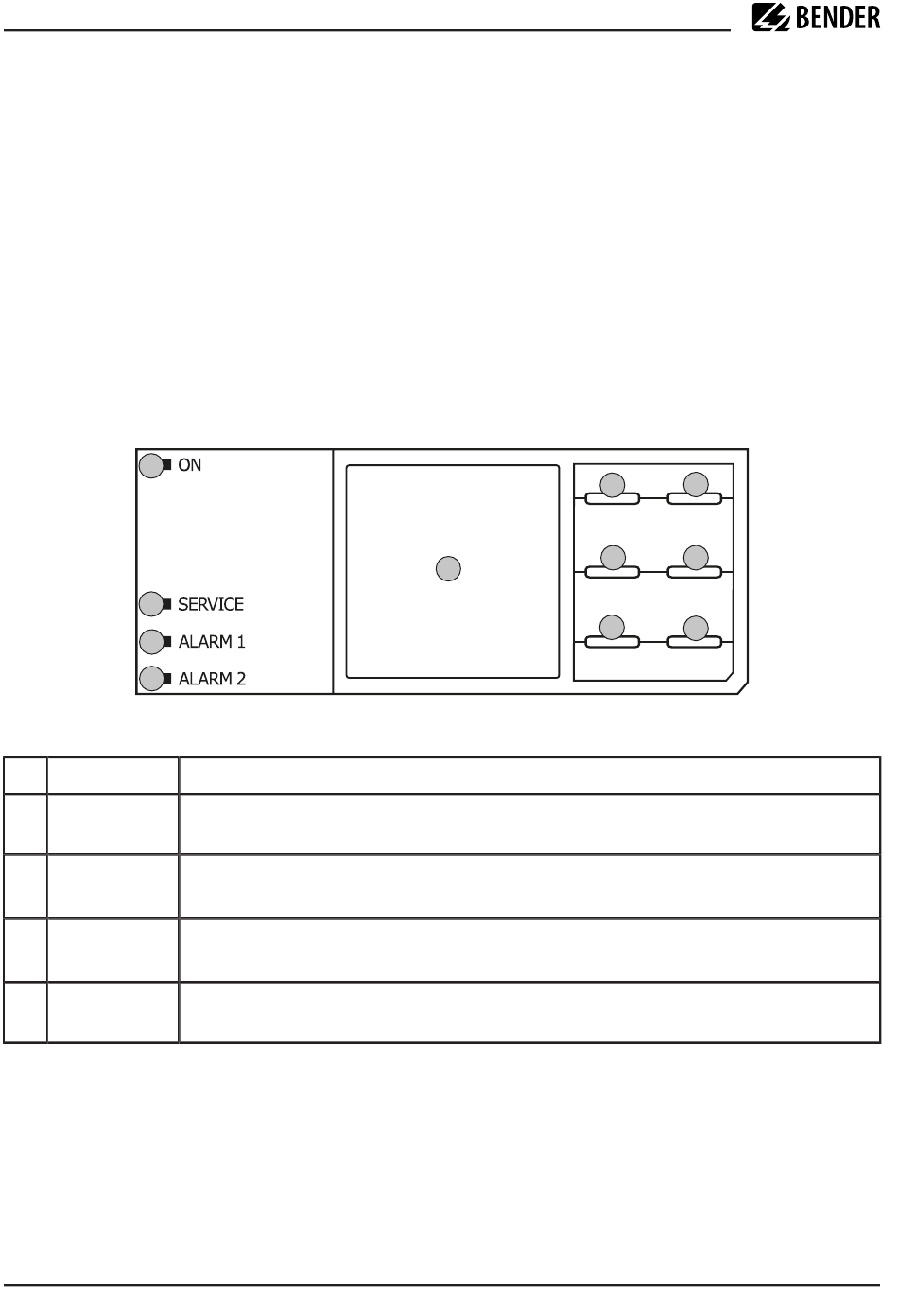

3.3 Anzeigeelemente und Gerätetasten
1
3
4
5
Anzeigeelemente
1 ON
3 SERVICE
4 ALARM 1
5 ALARM 2
6 Display
14 isoRW685W-D_D00178_08_M_XXDE/04.2024
Anschluss an die Versorgungsspannung U
Anschluss des zu überwachenden IT-Systems
Anschluss des zu überwachenden IT-Systems
Anschluss des zu überwachenden IT-Systems
Anschluss an PE
Nur isoxx685(W)-S...: Anschluss des FP200(W)
Multifunktionale I/O-Schnittstelle
Ethernet-Schnittstelle
Zuschaltbarer Abschlusswiderstand zur Terminierung der RS-485-Schnittstelle
Anschluss des Alarmrelais 1
Anschluss des Alarmrelais 2
Nur isoxx685(W)-x-P...: Erweiterungsschnittstelle für Bender-Produkte (z. B. BB-Bus)
Die LED ON leuchtet, wenn das Gerät eingeschaltet ist.
Die LED SERVICE leuchtet, wenn entweder ein Gerätefehler oder ein Anschlussfehler vorliegt
oder wenn sich das Gerät im Wartungszustand befindet.
Die LED ALARM 1 leuchtet, wenn der Isolationswiderstand des IT-Systems den eingestellten
Ansprechwert R unterschreitet.
an1
Die LED ALARM 2 leuchtet, wenn der Isolationswiderstand des IT-Systems den eingestellten
Ansprechwert R unterschreitet.
an2
Das Display des Geräts zeigt Informationen über das Gerät und die Messungen an. Weitere
Informationen finden Sie in „Anzeige", Seite 29.
s
7
9
6
11
8
10
12
