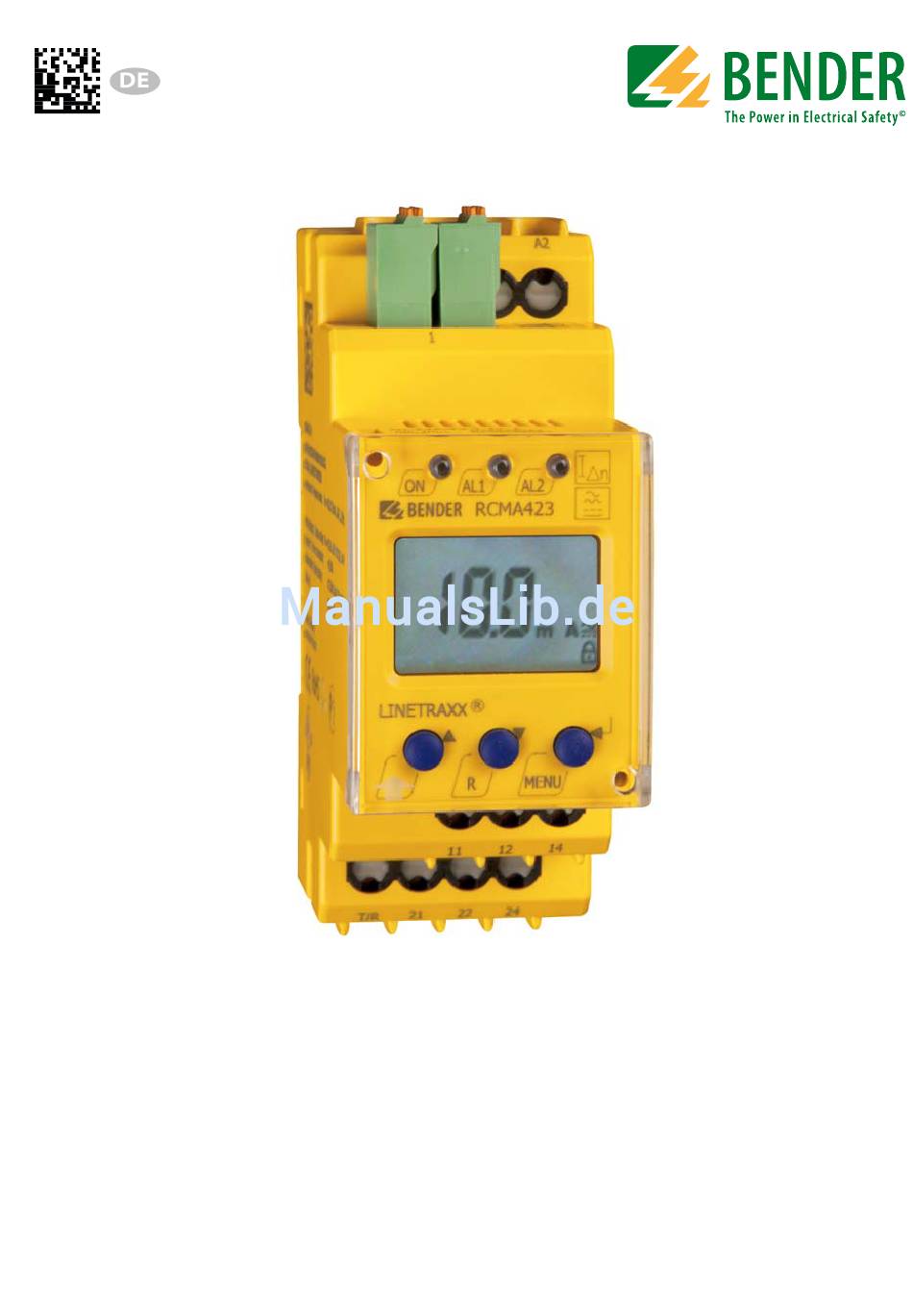

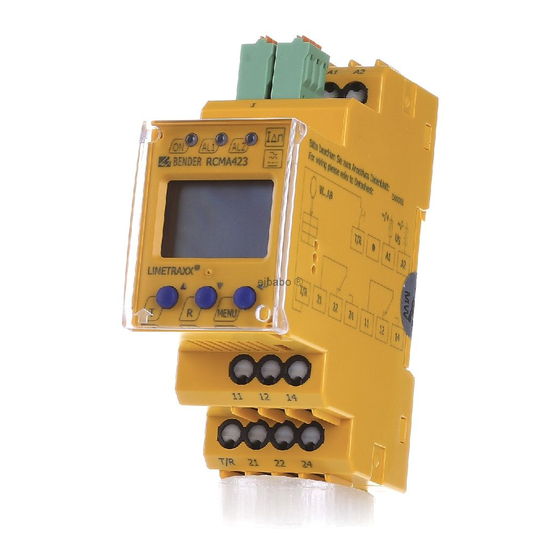

- Seite 1 Handbuch RCMA423 Differenzstrom-Überwachungsgerät zur Überwachung von AC-, DC- und pulsierenden DC-Strömen in TN- und TT-Systemen Software-Version: D330 V1.0x RCMA423_D00063_01_M_XXDE/07.2015...
-
Seite 2: Änderungen Vorbehalten
Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Diese Dokumentation effektiv nutzen ............5 Hinweise zur Benutzung ................5 Bestimmungsgemäße Verwendung ............6 Hinweise zur Werkseinstellung ..............6 2. Sicherheitshinweise ..................7 Sicherheitshinweise allgemein ..............7 Arbeiten an elektrischen Anlagen .............. 7 3. Funktion ......................9 Gerätemerkmale .................... - Seite 4 Inhaltsverzeichnis 4. Montage und Anschluss ................13 5. Bedienung und Einstellung ................. 15 Genutzte Display-Elemente ............... 15 Funktion der Bedienelemente ..............16 Menüstruktur ....................17 Display im Standard-Betrieb ..............18 Display im Menü-Betrieb ................19 5.5.1 Parameter abfragen und einstellen: Übersicht ........19 5.5.2 Umschalten von Überstrom- auf Unterstrombetrieb oder Fensterbetrieb ....................
-
Seite 5: Diese Dokumentation Effektiv Nutzen
1. Diese Dokumentation effektiv nutzen 1.1 Hinweise zur Benutzung Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 6: Bestimmungsgemäße Verwendung
Δn2 ) unterschieden werden. Da die Messwerterfassung über Messstrom- Δn2 wandler erfolgt, ist das RCMA423 nahezu unabhängig von der Nennspan- nung und dem Strom der überwachten Anlage. 1.3 Hinweise zur Werkseinstellung Eine Zusammenstellung der Werkseinstellungen finden Sie auf Seite 30. -
Seite 7: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben dieser Bedienungsanlei- tung die beiliegenden „Wichtigen sicherheitstechnischen Hinweise für Ben- der-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Beachten Sie die einschlägigen Bestimmungen, die für das Arbeiten an elektrischen Anlagen gelten, insbesondere auch DIN EN 50110 oder deren Nachfolgeregelungen. - Seite 8 Sicherheitshinweise RCMA423_D00063_01_M_XXDE/07.2015...
-
Seite 9: Funktion
3. Funktion 3.1 Gerätemerkmale Allstromsensitives Differenzstrom-Überwachungsgerät Typ B nach IEC 62020 und IEC 60755 Zwei getrennt einstellbare Ansprechwert-Bereiche (Vorwarnung, Alarm) Einstellbare Schalthysterese Effektivwertmessung Anlauf-, Ansprech- und Rückfallverzögerung Messwertanzeige über multifunktionales LC-Display ... -
Seite 10: Anschlussüberwachung
Funktion speicherung aktiviert, bleiben die Alarmrelais in Alarmstellung und die LEDs leuchten, bis die RESET-Taste betätigt oder die Versorgungsspannung unter- brochen wurde. Mit der TEST-Taste kann die Gerätefunktion geprüft werden. Die Geräteparametrierung erfolgt über das LC-Display und die frontseitigen Bedientasten und kann durch ein Passwort geschützt werden. 3.2.1 Anschlussüberwachung Die Anschlüsse zum Messstromwandler werden permanent überwacht. -
Seite 11: Funktionsstörung
Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.6 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwach- ten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais... -
Seite 12: Rückfallverzögerung Off
Funktion Rückfallverzögerung Nach Wegfall des Alarms und deaktivierter Fehlerspeicherung erlöschen die Alarm-LEDs und schalten die Alarm-Relais in ihren Ausgangszustand zurück. Mit Hilfe der Rückfallverzögerung (0…99 s) wird die Signalisierung des Alarm- zustands für die eingestellte Dauer aufrechterhalten. 3.2.9 Differenzstrom-Überwachung im Fensterbetrieb Durch Umschaltung des Messverfahrens in den Fensterbetrieb (SEt / In) löst das Gerät bei Verlassen des Bereichs, der durch die Ansprechwerte I1 und I2 gebildet wird, einen Alarm aus;... -
Seite 13: Montage Und Anschluss
4. Montage und Anschluss Sorgen Sie für Spannungsfreiheit im Montagebereich und beachten Sie die Regeln für das Arbeiten an elektrischen Anlagen! GEFAHR Maßbild, Skizze für Schraubbefestigung, Federklemmenanschluss 36 mm Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten unteren Seite aufzuklappen. 1. - Seite 14 Montage und Anschluss 2. Verdrahtung Verdrahten Sie das Gerät gemäß Anschlussschaltbild. Klemme Anschlüsse A1, A2 Anschluss an die Versorgungsspannung U 1 Buchse für Anschlussleitung WX… zum Messstromwandler T/R Anschluss für kombinierte Test- und Reset-Taste 11, 12, 14 Alarm-Relais K1 21, 22, 24 Alarm-Relais K2 RCMA423_D00063_01_M_XXDE/07.2015...
-
Seite 15: Bedienung Und Einstellung
5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Dis- play-Elemente. Ele- Genutzte Display-Elemente Funktion ment Reload-Funktion bei Memory = off (L = I.) Ansprechwert I in mA Δn2 (Alarm 2, Hauptwarnung) Ansprechwert I in % von I Δn1 Δn2... -
Seite 16: Funktion Der Bedienelemente
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment leuchtet konstant: Betriebs-LED, blinkt: grün Systemfehler oder Störung der Anschlussüberwachung LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δ LED Alarm 2 leuchtet (gelb): AL1 AL2 Ansprechwert 2 erreicht Δ... -
Seite 17: Menüstruktur
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über die Untermenüs r1, r2 können den ALARM-Relais K1, K2 verschiedene ALARM-Kategorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion. -
Seite 18: Display Im Standard-Betrieb
Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung t on 1 Ansprechverzögerung K1 t on 2 Ansprechverzögerung K2 (Zeitsteue- rung) Anlaufverzögerung t off Rückfallverzögerung K1/K2 Bereichsumschaltung: I 12 Hoch, Fensterfunktion, Niedrig Parametereinstellung über (Gerätesteu- Passwort erung) Werkseinstellung aus- führen Funktion gesperrt... -
Seite 19: Display Im Menü-Betrieb
Bedienung und Einstellung 5.5 Display im Menü-Betrieb 5.5.1 Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Differenzstrom I2 (I ) (AL2) Δn2 – Differenzstrom I1 (I ) (AL1) Δn1 – Hysterese der Ansprechwerte: % Hys Fehlerspeicher und Alarm-Relais konfigurieren: –... - Seite 20 Bedienung und Einstellung Menü-Struktur RCMA423_D00063_01_M_XXDE/07.2015...
-
Seite 21: Einstellen Der Parameter
Bedienung und Einstellung Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. -
Seite 22: Ansprechwerte Für Überstrom Einstellen
Bedienung und Einstellung 5.5.3 Ansprechwerte für Überstrom einstellen: - Ansprechwert I2 (Überstrom I Δn2 - Ansprechwert I1 (Überstrom I Δn1 - Hysterese (Hys) der Ansprechwerte I Δn1 Δn2 Ansprechwert I2 erhöhen (Alarm Überstrom) Ansprechwert I1 erhöhen (Vorwarnung Überstrom) Ansprechwert Hysterese einstellen RCMA423_D00063_01_M_XXDE/07.2015... -
Seite 23: Fehlerspeicher Und Arbeitsweise Der Alarm-Relais Einstellen
Bedienung und Einstellung 5.5.4 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher auf den Modus con umstellen Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen Anzahl der Reload-Zyklen einstellen RCMA423_D00063_01_M_XXDE/07.2015... -
Seite 24: Alarm-Kategorien Den Alarm-Relais Zuordnen
Bedienung und Einstellung 5.5.5 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Überstrom-, Unterstrom- und geräteeigene Fehler des Differenzstrom-Überwachungsgeräts zugeordnet werden. Ab Werk signalisieren K1 und K2 Vorwarnung und Alarm bei Über- strom und geräteeigenem Fehler. Alarm-Relais K1: Kategorie Gerätefehler deaktivieren Alarm-Relais K1: Kategorie Ansprechwert I1 deaktivieren RCMA423_D00063_01_M_XXDE/07.2015... - Seite 25 Bedienung und Einstellung Alarm-Relais K1: Kategorie Ansprechwert I2 aktivieren Alarm-Relais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die WARNUNG jeweilige Alarm-LED (AL1/AL2) angezeigt! RCMA423_D00063_01_M_XXDE/07.2015...
-
Seite 26: Verzögerungszeiten Einstellen
Bedienung und Einstellung 5.5.6 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…10 s) für K1, sowie t (0…10 s) für K2 Anlaufverzögerung t (0…10 s) beim Gerätestart gemeinsame Rückfallverzögerung t (0…99 s) für K1, K2. Die Einstel- ... -
Seite 27: Von Überstrom-Betrieb Auf Fensterbetrieb Wechseln
Bedienung und Einstellung 5.5.7 Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten. Als dritte Mög- lichkeit kann der Fensterbetrieb (In) ausgewählt werden. 5.5.8 Werkseinstellung und Passwort-Schutz Mit Hilfe dieses Menüs können Sie den Passwort-Schutz einschalten, das Pass- wort ändern oder den Passwort-Schutz abschalten. -
Seite 28: Passwortschutz Deaktivieren
Bedienung und Einstellung b) Passwort ändern c) Passwortschutz deaktivieren RCMA423_D00063_01_M_XXDE/07.2015... -
Seite 29: Werkseinstellung Wiederherstellen
Bedienung und Einstellung 5.5.9 Werkseinstellung wiederherstellen 5.5.10 Abfrage von Geräteinformationen Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len. -
Seite 30: Inbetriebnahme
Bedienung und Einstellung 5.6 Inbetriebnahme Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Differenz- strom-Überwachungsgeräts zu überprüfen. Werkseinstellung Ansprechwert - Überstrom I1 (Vorwarnung) 15 mA (50 % von I2) - Überstrom I2 (Alarm) 30 mA Hysterese 15 % Fehlerspeicher M aktiviert (on) Arbeitsweise K1/K2 Ruhestrom-Betrieb (n.c.) -
Seite 31: Technische Daten
Technische Daten 6. Technische Daten 6.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 RCMA423-D-1: Bemessungsspannung ........................100 V Überspannungskategorie/Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................2,5 kV RCMA423-D-2: Bemessungsspannung ........................250 V Überspannungskategorie/Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................4 kV... - Seite 32 Technische Daten Prozentuale Ansprechunsicherheit bei f ≤ 2 Hz oder ≥ 16 Hz ..............0…-35 % Prozentuale Ansprechunsicherheit für f > 2 Hz…<16 Hz ............-35 %…+100 % Betriebsmessunsicherheit ..........................0…35% Ansprechwerte Bemessungs-Ansprechdifferenzstrom (Vorwarnung, AL1) ......50…100 % von (50 %)* Δn1 Δn2 Bemessungs-Ansprechdifferenzstrom...
- Seite 33 Technische Daten Kontaktdaten nach IEC 60947-5-1: Gebrauchskategorie AC-13 AC-14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung ........... 230 V...230 V .....24 V ..110 V ..220 V Bemessungsbetriebsspannung UL........200 V..200 V ....24 V ..110 V ..200 V Bemessungsbetriebsstrom ............5 A....3 A ....1 A ... 0,2 A ..0,1 A Minimale Kontaktbelastbarkeit ....................
- Seite 34 Technische Daten Anschlussart..........................Federklemmen Anschlussvermögen: Starr .......................... 0,2…2,5 mm ( AWG 24…14) Flexibel ohne Aderendhülse ..................0,2…2,5 mm (AWG 24…14) Flexibel mit Aderendhülse ..................0,2…1,5 mm ( AWG 24…16) Abisolierlänge ..............................10 mm Öffnungskraft ................................50 N Testöffnung, Durchmesser ..........................2,1 mm Sonstiges Betriebsart ..............................
-
Seite 35: Normen, Zulassungen Und Zertifizierungen
Technische Daten 6.2 Normen, Zulassungen und Zertifizierungen 6.3 Bestellangaben RCMA423-D-1 RCMA423-D-2 Ansprechbereich 30 mA…3A 30 mA…3A Δn Bemessungsfrequenz 0…2000 Hz 0…2000 Hz DC 70…300 V / DC 9,6…94 V / Versorgungsspg. AC 42…460 Hz, 70…300 AC 42…460 Hz, 16…72 V Art.-Nr. -
Seite 36: Verbindungsleitung Messstromwandler Typ
Der Fehlercode löscht sich nach Beseiti- gung des Fehlers selbsttätig Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werkseinstel- E… lung zurücksetzen. Der Fehlercode löscht sich nach Beseiti- gung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Service aufnehmen RCMA423_D00063_01_M_XXDE/07.2015... -
Seite 37: Index
INDEX Einstellbare Parameter, Liste 17 Enter-Taste 16 Anlaufverzögerung t 11 Anschluss eines zusätzlichen kaskadierten Fehlercodes 36 Messstromwandlers 15 Fensterbetrieb 27 Anschlussplan 14 Funktionsbeschreibung 9 Ansprechdifferenzstrom-Bereiche der ver- Funktionsstörung 11 schiedenen Messstromwandler 34 Ansprechverzögerung ton 11 Ansprechwerte einstellen Genutzte Display-Elemente 15 - Hysterese 22 Gerätemerkmale 9 - Überstrom (>... - Seite 38 Alarmwert) 18 Selbsttest, manuell 10 - InF (Hard- und Software-Version) 18 - Set (Gerätesteuerung 18 Technische Daten 31 - t (Zeitsteuerung) 18 Test-Taste 16 Menübetrieb starten 16 Menüstruktur, Übersicht 17 Messstromwandler versus Ansprechdiffe- Verbindungsleitung Messstromwandler 36 renzstrombereich 34 Messstromwandler-Typen 35 Montage und Anschluss 13 Werkseinstellung 12 Parameter abfragen und einstellen, Über-...
