MONTAGEANLEITUNG TEMPERATURFÜHLER DS 6 UND AGFW GEMÄSS EN 1434

MONTAGEANLEITUNG

Temperaturfühler DS 6
MONTAGE HINWEIS
Die Verwendung der Wärmemengenzähler-Temperaturfühler ist nur erlaubt in
Verbindung mit für den Fühler entsprechend zugelassenen Temperaturfühler-
messstellen. Beide Messstellen eines Wärmemengenzählers müssen gleich aus-
gelegt sein. Eine Kombination von Tauchhülse und Direktmessung ist verboten.
MONTAGE TEMPERATURFÜHLER
Für Wärme-/Kombizähler:
Temperaturfühler (rot) in Vorlauf-Messstelle und Temperaturfühler (blau) in
Rücklauf-Messstelle am EAT einstecken.
Für Kältezähler:
Temperaturfühler (blau) in Vorlaufmessstelle (kalte Leitung) und Temperaturfühler
(rot) in Rücklauf-Messstelle im EAT einstecken.

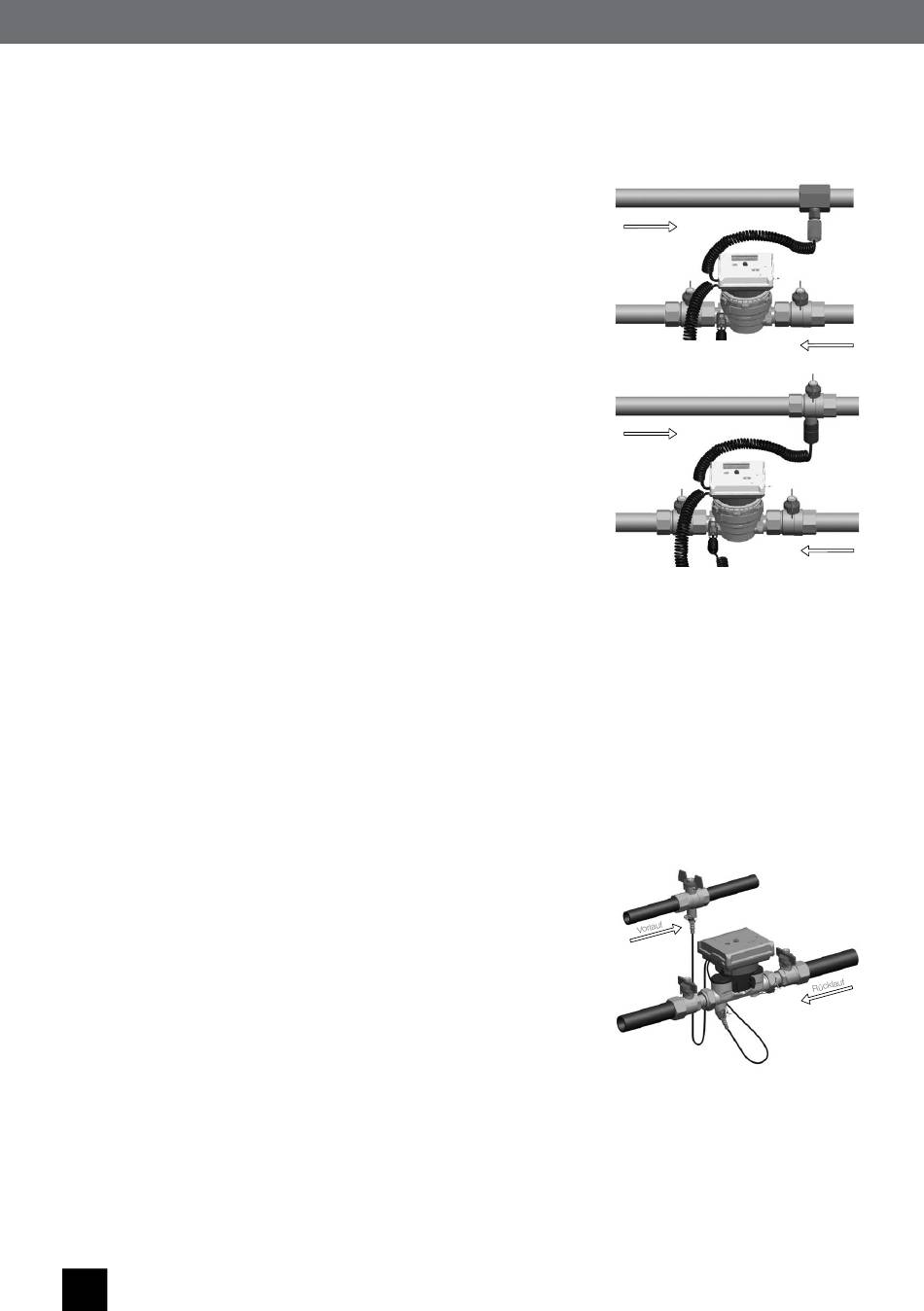

TEMPERATURFÜHLER IN TAUCHHÜLSE (ABB. 1)
• Tauchhülse gemäß Montage- und Übergabeprotokoll prüfen und mit
mitgeliefertem Schild kennzeichnen (s. auch Dokumt im Innenteil).
• Temperaturfühler vollständig in die Tauchhülse einführen, verschrauben und
handfest anziehen.
TEMPERATURFÜHLER DIREKTMESSEND DS 6 (ABB. 2)
Blindkappen der Temperaturfühlermessstellen abschrauben (darauf achten, dass
die Kugelhähne geschlossen sind) und mit Dichtungen entfernen.
• Temperaturfühler verschrauben und mit 5-8 Nm anziehen.
MONTAGEANLEITUNG
Temperaturfühler AGFW gemäß EN 1434
MONTAGE HINWEIS
Siehe Montage Hinweis oben (Temperaturfühler DS 6)
MONTAGE TEMPERATURFÜHLER
Für Wärme-/Kombizähler:
Temperaturfühler (rot) in Vorlauf-Messstelle und Temperaturfühler (blau) in
Rücklauf-Messstelle einstecken.
Für Kältezähler:
Temperaturfühler (blau) in Vorlaufmessstelle (kalte Leitung) und Temperaturfühler
(rot) in Rücklauf-Messstelle einstecken.
TEMPERATURFÜHLER DIREKTMESSEND AGFW EN 1434 (ABB. 1)
Blindstopfen der Temperaturfühlermessstellen abschrauben (darauf achten, dass
die Kugelhähne geschlossen sind) und mit Dichtungen entfernen.
• Temperaturfühler wie vorher beschrieben mit neuer Dichtung in die
Messstellen einstecken.
• Temperaturfühler verschrauben und mit 10 Nm anziehen.
8
Vorlauf T-Stück TH
Vorlauf
UltraMaXX
Abb. 1
Vorlauf KH DS 6
Vorlauf
UltraMaXX
Abb. 2
Abb. 1
Rücklauf
Rücklauf
