MONTAGEANLEITUNG DURCHFLUSS-SENSOR VERSCHRAUBUNGS-WMZ INTEGRAL-V ULTRALITE · CF-ULTRAMAXX V

MONTAGEANLEITUNG

Durchfluss-Sensor Verschraubungs-Wärmezähler
Integral-V UltraLite / CF-UltraMaXX V
LIEFERUMFANG
• Kompaktwärmezähler
• Dichtungsmaterial
• Plombierungsmaterial
• Wandhalterung
• Allgemeine Anleitung

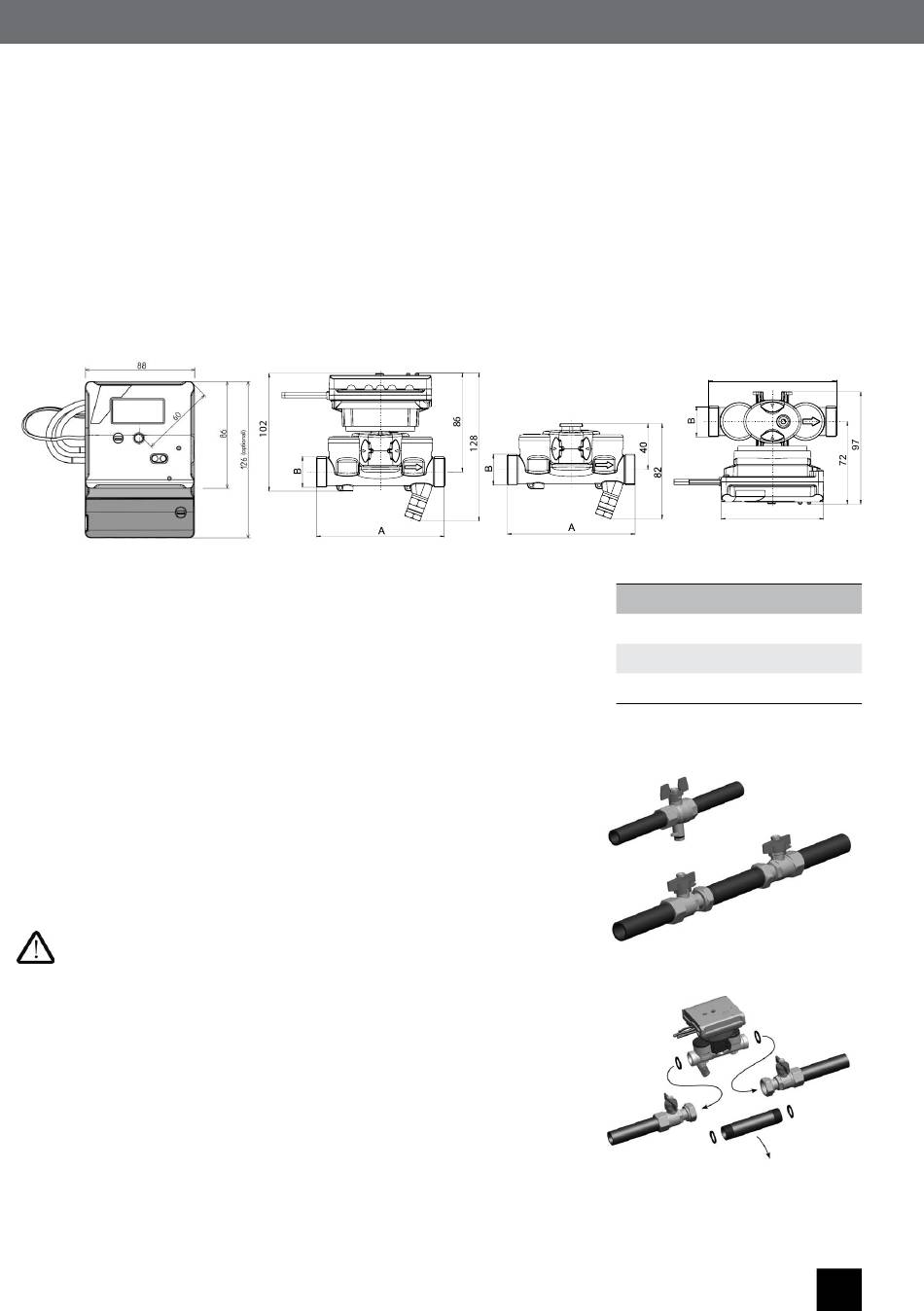

GERÄTEABMESSUNGEN
MONTAGE (ABB. 1)
Umwälzpumpe der Heizung abstellen und Kugelhähne schließen. Einbauort
(Rücklauf/Vorlauf) mit Aufdruck auf dem Rechenwerk auf Übereinstimmung
prüfen. Distanzstück demontieren und mit Dichtungen entfernen ggf. Dicht-
flächen säubern.
Austausch:
• Umwälzpumpe abstellen
• Absperrorgane schließen und Rohrleitung druckentlasten
• Plombierungen aufbrechen und Temperaturfühler aus dem Vorlauf T-Stück
bzw. aus dem Vorlaufkugelhahn herausschrauben
• Alten Wärmezähler demontieren und mit Dichtungen entfernen ggf.
Dichtflächen säubern
MONTAGE WÄRMEZÄHLER (ABB. 2)
Kompaktwärmezähler mit neuen Dichtungen in Fließrichtung (Fließrichtungspfeile
auf dem Gehäuse beachten) montieren.
Achtung: das Kabel darf beim Abnehmen des Rechenwerks und bei
Montage nicht durchtrennt, gequetscht oder beschädigt werden!
Achtung: auf spannungsfreie Montage achten, ggf. die Rohrleitungen
vor und hinter dem Wärmezählern hinreichend verankern.
Ggf. Beipack Temperaturfühlermontage:
• Eine Klappverschraubung (hellgrau) für
Tauchhülse Ø 5,0 und 5,2
• Zwei Messingschraubungen mit O-Ring und Hilfswerkzeug
für Direktmessung. Beipack mit Direktmessungsadapter
und Kupferdichtung. Zwei Hinweisschilder Direktmessung.
• Kennzeichnungsschilder für Tauchhülsen
A
130 mm
bzw.
110 mm
Abb. 1
Abb. 2
A
A
A
F
F
F
B
1"
bzw.
3 /4"
5
