OPTION M-BUS
Über die optionale M-BUS Option kann der UltraMaXX in
ein drahtge-bundenes M-BUS Fernauslesesystem einge-
bunden werden. Die Kommunikationsparameter Primär-
adresse, Sekundäradresse und Baudrate können über die
LCD Anzeige angezeigt werden. Die Parameter können von
autorisiertem Servicepersonal mit der Service-Software
über die optische Schnittstelle / M-BUS Option oder direkt
über die Tasten am UltraMaXX eingestellt werden.
Standard Werkseinstellung:
Primäradresse: 0
Sekundäradresse: Zählernummer
Baudrate: 2400 Baud
Einstellung der M-BUS Parameter über die Tasten am Gerät:
1) Entfernen der Benutzerplombe über dem Taster 2
2) Mit Taster 1 die Anzeige des zu verstellenden Wertes
anwählen
Primäradresse: Anzeige 3.17
Sekundäradresse: Anzeige 3.18
Baudrate: Anzeige 3.19
3) Taster 2 länger als 2 Sekunden
drücken: Anzeige bzw. die rechte
Ziffer in der Anzeige blinkt.
4) Durch Betätigen des Tasters 1 den
gewünschten Wert einstellen.
5) Taster 2 drücken: Ziffer eine Position weiter links blinkt
(nur bei Primär-/Sekundäradresse).
6) Vorgang 4.) und 5.) wiederholen, bis der gewünschte
Wert eingestellt ist. Mögliche Einstellungen:
Primäradresse: 1 - 250
Sekundäradresse: 00000001-99999999
Baudrate: 300, 2400 baud
7) Durch Drücken des Tasters 2 für länger als 2 Sekunden
den Einstellmodus verlassen.
8) Taster 2 durch eine neue Benutzerplombe gegen
Manipulation sichern.
16
OPTION WASSERZÄHLEREINGÄNGE
Der UltraMaXX bietet optional die Möglichkeit des
Anschlusses von bis zu 4 Wasserzählern mit Fernan-
zeigeausgang am Rechenwerk. Die Zählerstände der
Wasserzähler (Anzeigen 1.7 / 1.8 / 1.9 / 1.10), inklusive
Stichtagswerte (Anzeigen 2.X.4 / 2.X.5 / 2.X.6/ 2.X.7),
können über das Display, M-BUS oder optische Schnitt-
stelle am UltraMaXX ausgelesen werden. Die Zählerstände,
die Anzahl der Wasserzähler und die Impulswertigkeit der
Wasserzähler können von autori-siertem Servicepersonal
mit der Service-Software über die optische Schnittstelle /
M-BUS Option oder direkt über die Tasten am UltraMaXX
eingestellt werden.
Programmierung Wasserzählereingänge:
1) Entfernen der Benutzerplombe über dem Taster 2
Impulswertigkeit Wasserzähler
2) Mit Taster 1 die Anzeige Wasserzähler Impulswertigkeit
Taster 1
(3.20) anwählen
3) Taster 2 länger als 2 Sekunden drücken >> Anzeige
blinkt
4) Mit Taster 1 gewünschten Wert einstellen
5) Durch drücken des Tasters 2 für länger als 2 Sekunden
den Einstellmodus verlassen.

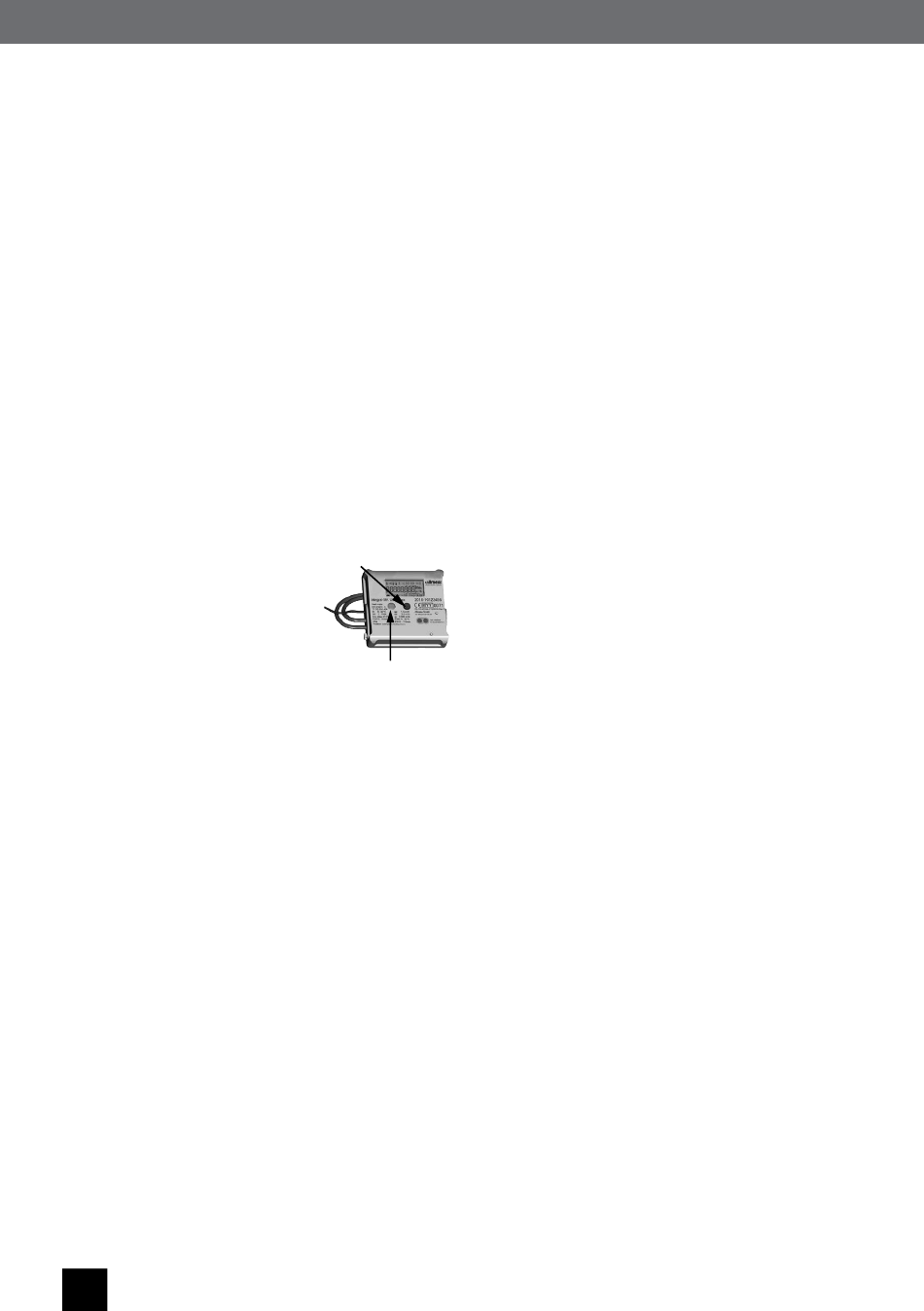

Benutzerplombe
Anzahl Wasserzähler
6) Mit Taster 1 auf die Anzeige Wasserzähler Anzahl (3.21)
gehen.
7) Taster 2 länger als 2 Sekunden drücken >> Anzeige
blinkt.
8) Mit Taster 1 gewünschten Wert einstellen (1-4).
9) Durch Drücken des Tasters 2 für länger als 2 Sekunden
den Einstellmodus verlassen.
Zählerstand der Wasserzähler
10) Mit Taster 1 die Anzeige Volumen (1.7) anwählen.
11) Taster 2 länger als 2 Sekunden drücken: die rechte
Ziffer in der Anzeige blinkt.
12) Durch Betätigen des Tasters 1 den gewünschten Wert
einstellen.
13) Taster 2 drücken: Ziffer eine Position weiter links blinkt
14) Vorgang 12.) und 13.) wiederholen bis der gewünschte
Wert eingestellt ist.
15) Durch Drücken des Tasters 2 für länger als 2 Sekunden
den Einstellmodus verlassen.
16) Ggf. Wiederholung der Schritte 10 bis 15 für weitere
Wasserzähler.
Wasserzähler 2 >> Anzeige 1.8
Wasserzähler 3 >> Anzeige 1.9
Wasserzähler 4 >> Anzeige 1.10
17) Taster 2 gegen Manipulation durch eine neue Benutzer-
plombe sichern.
