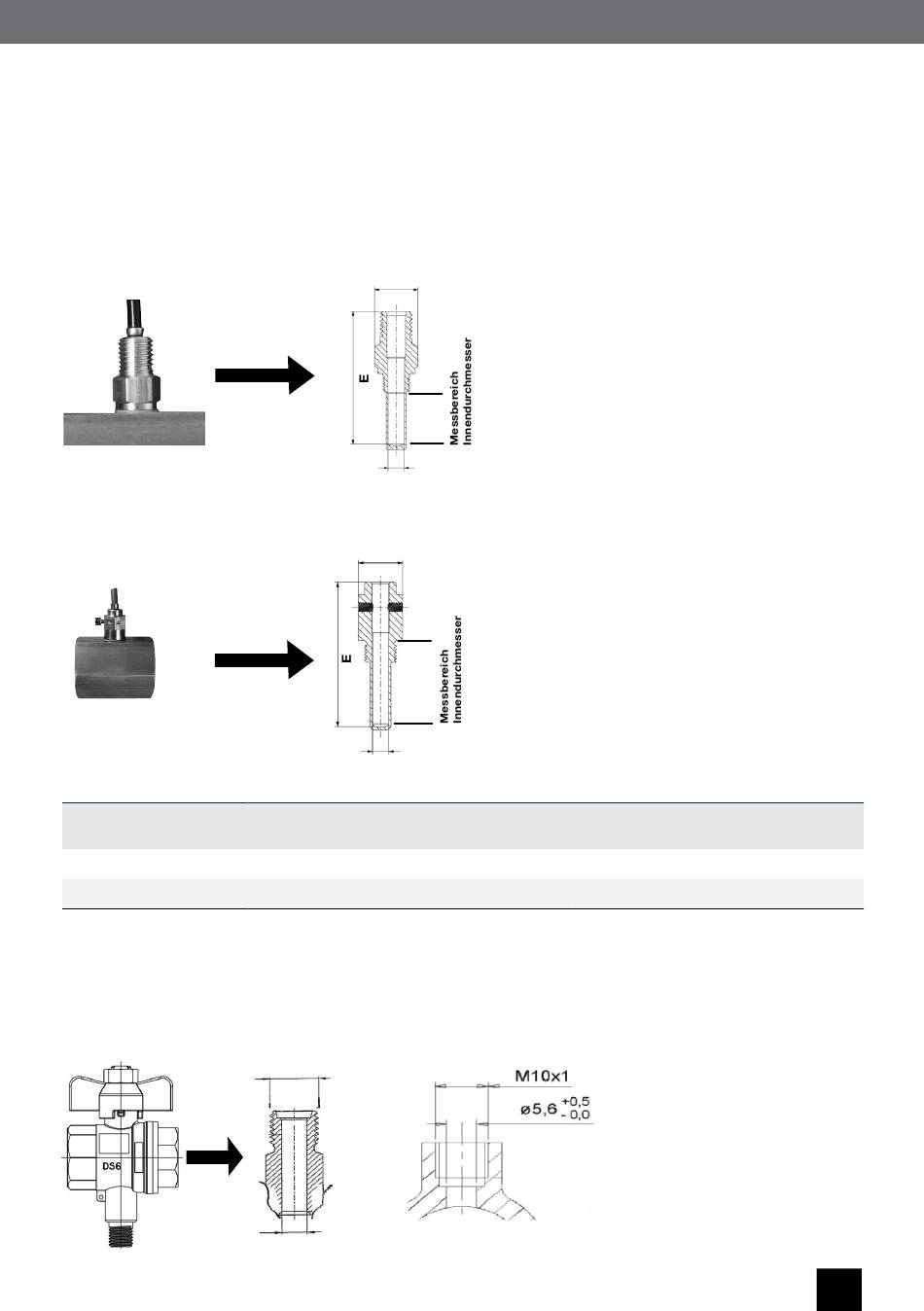

MONTAGEANLEITUNG TEMPERATURFÜHLER · HINWEISE ZUR IDENTIFIKATION VON TAUCHHÜLSEN
IDENTIFIKATION DES MESSSTELLENTYPS
Tauchhülsen mit M12 Außengewinde
Tauchhülsen mit Klemmschraube
Messstellentyp
DS 6
EN 1434
*Sechskant nur am Durchfluss-Sensor
Zum Vergleich:
Darstellung zweier direktmessenden Messstellen Typ DS6 bzw. gemäß EN1434 (grundsätzlich mit Vorlaufkugelhahn)
für TH 6
SW
für TH 5,2/TH 5,0
SW
G
Schlüsselweite (SW)
6,2 mm
SW 14 *
3/8
SW 14 *
M12x1,5
Einstecktiefe (E) mm
> 51
< 46 (bis DN 25)
7
