BEDIENUNGSANLEITUNG

BEDIENUNGSANLEITUNG

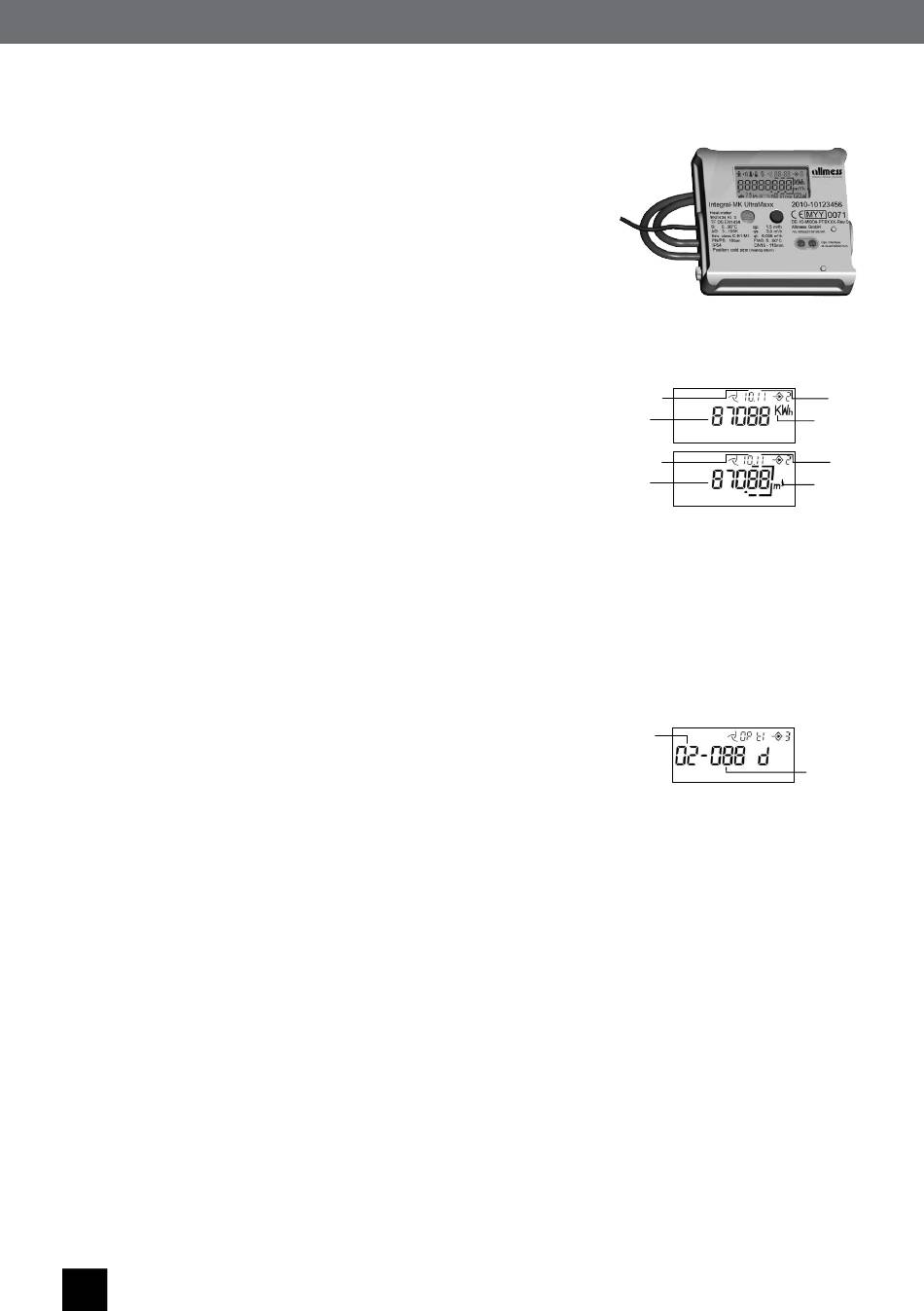

ERKLÄRUNG DER ANZEIGEN
1. LCD Ebene Verbrauchsdaten
1.1 Kumulierte Energie in kWh, MWh oder GJ
1.2 Kumuliertes Volumen in m
1.3 Segmenttest (Funktionstest aller Anzeigesegmente)
2. LCD Ebene Stichtagswerte
Der UltraMaXX speichert für die letzten 18 zurückliegenden Monate die jeweiligen kumulierten Monatsendwerte für Energie
und Volumen. Diese Werte werden in der 2. LCD Ebene angezeigt. Die Anzeige startet mit dem Monatsendwert der kumu-
lierten Energie des Vormonats bezogen auf das Ablesedatum und geht dann alle 2 Sekunden einen Monat weiter in die
Vergangenheit, bis der 18. Monatswert erreicht wurde.
Vom 18. Monatswert springt die Anzeige dann wieder in den
1. Anzeigewert (Vormonat) zurück.
2.1 / 2.1.1 Monatsendwert Energie Vormonat
2.1.2 Monatsendwert Volumen Vormonat
2.2 / 2.2.1 Monatsendwert Energie 2 Monate zurück
2.2.2 Monatsendwert Volumen 2 Monate zurück
2.3 / 2.3.1 Monatsendwert Energie 3 Monate zurück
2.3.2 Monatsendwert Volumen 3 Monate zurück
2.4 - 2.17 siehe oben
2.18 / 2.18.1 Monatsendwert Energie 18 Monate zurück
2.18.2 Monatsendwert Volumen 18 Monate zurück
3. LCD Ebene Servicedaten
3.1 momentaner Durchfluss in m
3.2 momentane Leistung in kW
3.3 momentane Vorlauftemperatur in °C
3.4 momentane Rücklauftemperatur in °C
3.5 momentane Temperaturdifferenz in °C
3.6 Zeit im Fehlerzustand in Stunden (h)
3.7 Betriebszeit
3.8 Zeit mit überhöhtem Durchfluss in Stunden (h)
3.9 Fehlercode:
1 - Fehler Vorlauffühler >> Vorlauffühler inklusive Kabel auf Unversehrtheit und korrekte Montage prüfen
2 - Fehler Rücklauffühler >> Rücklauffühler inklusive Kabel auf Unversehrtheit und korrekte Montage prüfen
3 - Temperaturfühler vertauscht >> richtige Montage der Temperaturfühler prüfen
4 - Fehler A/D Wandler >> Gerät gegen Neugerät tauschen
5 - Rückfluss im Durchflusssensor >> richtige Montage (Durchflussrichtung) des Durchflusssensors bzw.
des EATs prüfen
6 - Luft im Durchflusssensor >> Luft mit hohem Durchfluss aus Durchflusssensor spülen
oder
keine Kommunikation mit Durchflusssensor. Kabel beschädigt >> Gerät gegen Neugerät tauschen
7 - Momentaner Durchfluss über Maximaldurchfluss >> Durchfluss im Durchflusssensor reduzieren
8 - Fehler Elektronik >> Gerät gegen Neugerät tauschen
Bei mehreren Fehlern werden diese gleichzeitig angezeigt (z.B. 12---6--)
3.10 Firmware-Version
12
3
/h
3
Monat
Wert
Monat
Wert
Jahre
Jahr
Einheit
Jahr
Einheit
Tage (d)
