OPTIONALE ANZEIGEN
(ABHÄNGIG VON BESTELLTEN OPTIONEN)
1.4
Kumulierte Kälteenergie bei Kombizählern,
Wärmeenergie wird in 1.1 angezeigt
1.5
Energie Jahresstichtag
1.6
Kälteenergie Jahresstichtag bei Kombizählern
1.7
Volumen Wasserzähler 1
1.8
Volumen Wasserzähler 2
1.9
Volumen Wasserzähler 3
1.10
Volumen Wasserzähler 4
1.11
Schwellwert Tarif 1
1.12
Energie über Schwellwert 1
1.13
Volumen über Schwellwert 1
1.14
Schwellwert Tarif 2
1.15
Energie über Schwellwert 2
1.16
Volumen über Schwellwert 2
x = 1-18 Monate bei Stichtagsfunktion
2.x.3
Monatsendwert Kälteenergie bei Kombizählern
x Monate zurück
2.x.4
Volumen Wasserzähler 1 x Monate zurück
2.x.5
Volumen Wasserzähler 2 x Monate zurück
2.x.6
Volumen Wasserzähler 3 x Monate zurück
2.x.7
Volumen Wasserzähler 4 x Monate zurück
2.x.8
Maximalwert der Leistung x Monate zurück
2.x.8.1
Wert
2.x.8.2
Uhrzeit
2.x.8.3
Datum
2.x.9
Maximalwert des Durchflusses x Monate zurück
2.x.9.1
Wert
2.x.9.2
Uhrzeit
2.x.9.3
Datum
2.x.10
Maximalwert der Temperatur x Monate zurück
2.x.10.1 Wert
2.x.10.2 Uhrzeit
2.x.10.3 Datum
3.11
Maximalwert der Leistung
3.11.1
Wert + Uhrzeit
3.11.2
Wert + Tag
3.11.3
Wert + Jahr
3.12
Maximalwert des Durchflusses
3.12.1
Wert + Uhrzeit
3.12.2
Wert + Tag
3.12.3
Wert + Jahr
3.13
Maximalwert der Temperatur
3.13.1
Wert + Uhrzeit
3.13.2
Wert + Tag
3.13.3
Wert + Jahr
3.14
Schwellwert Temperaturdifferenz für Kombizähler
3.15
Schwellwert Vorlauftemperatur für Kombizähler
3.16
Datum und Uhrzeit
3.17
M-BUS Primäradresse
3.18
M-BUS Sekundäradresse
3.19
Baudrate Kommunikationschnittstellen
3.20
Wasserzähler Impulswertigkeit
3.21
Wasserzähler Anzahl

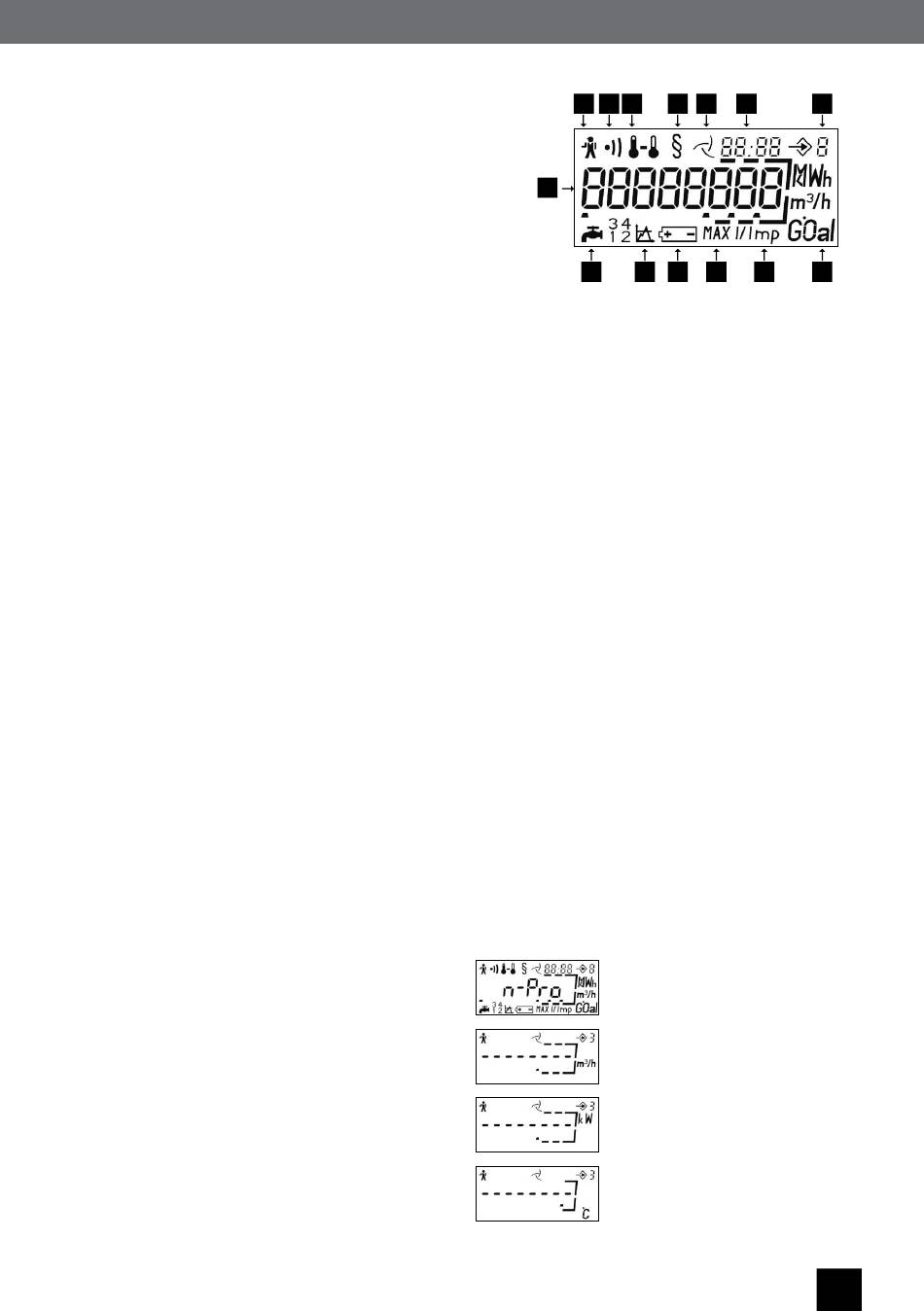

ANZEIGE
A B C
N
M
L
A Servicemännchen:
- Energiemessung
eingestellt
B Warnung
US Signalpegel:
- Niedriger Signalpegel
C Temperaturen:
- permanent:
Tv, Tr oder T
- blinkend: Fehler
D Metrologie-
Indikator:
- Anzeigewert für
geschäftlichen
Verkehr zugelassen
(Länderabhängig)
E
Durchfluss-
Indikator:
- permanent:
Durchfluss
- blinkend:
kein Durchfluss
F
Datum- und
Zeitstempel:
- z.B. Stichtagswerte,
Max.-Werte
MÖGLICHE ANZEIGEN BEI FEHLFUNKTIONEN
Mit der Anzeige des Servicemännchen auf dem Display ist die
Energieberechnung unterbrochen. Mögliche Fehler werden in
der Anzeige Warnmeldungen Code (3.9) angezeigt.
Zähler im unprogrammierten Zustand.
Gerät durch Neugerät ersetzen.
Kein Wert beim momentanen Durch-
fluss (3.1). Siehe Warnmeldung in der
Anzeige 3.9.
Kein Wert bei der momentanen
Leistung (3.2). Siehe Warnmeldung
in der Anzeige 3.9.
Kein Wert bei momentaner Vorlauftem-
peratur, Rücklautemperatur oder Tem-
peraturdifferenz (3.3, 3.4, o. 3.5). Siehe
Warnmeldung in der Anzeige 3.9.
BEDIENUNGSANLEITUNG
D E
F
G
K
J
I
H
G Anzeigenebene:
- Aktuell gewählte
Anzeigen-Ebene
H Einheiten:
- Physikalische Einheit
I
Impulswertigkeit:
- Externe Wasserzähler
J
Maximalwert:
- Leistung, Durchfluss,
Vorlauf-T
K Batteriesymbol:
- Eichgültigkeit prüfen
L
Tarif Funktion
M Externe
Wasserzähler:
- Anzahl der ange-
schlossenen
Wasserzähler
N Hauptanzeige
8 Stellen:
- Zifferngröße:
6,5 x 3,3 mm
13
