WICHTIG VOR DER MONTAGE
Heizwassernetze werden bei hohen Temperaturen und hohen Drücken
betrieben, die bei fehlerhaftem Umgang schwere körperliche Verletzungen
verursachen können. Deshalb dürfen die Messgeräte nur von qualifiziertem und
geschultem Personal installiert werden. Die Rohrleitungen müssen geerdet sein.
Die Installation eines Wärmezählers muss entsprechend den anerkannten Regeln
der Technik (z.B. EN 1434-6) so erfolgen, dass eine einwandfreie Messwert-
erfassung erfolgen kann. Die Ablesung muss ohne weitere Hilfsmittel erfolgen
können und eine problemlose Demontage der einzelnen Komponenten nach
Ablauf der Eichgültigkeit möglich sein!
ZUSÄTZLICH IST FOLGENDES ZU BEACHTEN
• Zulässige Umgebungstemperatur (von 5°C bis 55°C)
• Die Plombierung des Durchflusssensors selbst und der Temperaturfühler ist wichtig
und verhindert unbefugte Demontage.
• Vor Montage des Durchflusssensors das Rohrsystem gründlich spülen.
• Rechenwerk/Durchflusssensor/Signalleitungen (z.B. Fühlerkabel) sind nach
EN 1434-6 nicht in der Nähe von stromführenden Netzleitungen und/oder
elektromagnetischen Störquellen zu installieren/verlegen (min. 50 mm Abstand).
• Achtung: Bei besonders starken elektromagnetischen Störquellen, wie
z.B. Maschinen, Frequenzumformer, Wechselrichter, Leistungsschalter,
starkstromversorgter Pumpen und Neonröhren, ist besondere Sorgfalt geboten und
der Abstand zu den Signalleitungen des Wärmezählers auf 50 cm zu erhöhen.
• ESD gerechte Montage bei externen Kabeln nach EN 61340-5.
• Umgebungsklasse C nach EN 1434-1 sowie E1 und M1 nach Richtlinie
2014/32/EU.
• Der Durchflusssensor darf niemals am Anschlusskabel angehoben oder
transportiert werden!
• Kabel nicht an heißen Leitungen verlegen.
• Das Öffnen von Sicherungsplomben zieht den Verlust der Konformität und Garantie nach sich.
• Die Reinigung des Gehäuses darf nur von außen und mit einem weichen, leicht angefeuchteten Tuch ausgeführt werden,
keine Reinigungsmittel verwenden.
• Keinesfalls Schweißarbeiten in der Nähe des Zählers durchführen.
• Der Zähler sollte in der Originalverpackung bleiben, bis alle Anschluss-, Isolier-, Lackier- und Spülarbeiten beendet sind.
• Den Zähler immer entsprechend der auf dem Typenschild aufgedruckten Einbauposition (Vorlauf oder Rücklauf) montieren.
• Der Durchflusssensor kann sowohl horizontal als auch vertikal in jeder beliebigen Einbaulage eingebaut werden.
• Der Wärmezähler ist gegen Beschädigung durch Stöße oder Vibrationen zu schützen, die am Einbauort enstehen
können. Bei Inbetriebnahme müssen die Absperrorgane langsam geöffnet werden.
• Gewindeanschlüsse am Zähler müssen in Nennweite DN und Nenndruck PN (nach EN 1092) den jeweiligen
Gegenstücken der Rohrleitung entsprechen. Das Messgerät darf keinen von Rohren oder Formstücken verursachten
übermäßigen Spannungen ausgesetzt werden. Die Rohrleitungen des Heizungssystems sind vor und hinter dem
Wärmezähler hinreichend zu verankern. Alle verwendeten Schrauben, Muttern und Dichtungen müssen für die
Nennwerte DN, Druckstufe PN, die maximale Temperatur und den maximal zulässigen Druck ausgelegt sein.
MONTAGE HINWEIS
Die Verwendung der Wärmemengenzähler-Temperaturfühler ist nur erlaubt in Verbindung mit für den Fühler entsprechend
zugelassenen Temperaturfühlermessstellen. Beide Messstellen eines Wärmemengenzählers müssen gleich ausgelegt sein.
Eine Kombination von Tauchhülse und Direktmessung ist verboten.
2

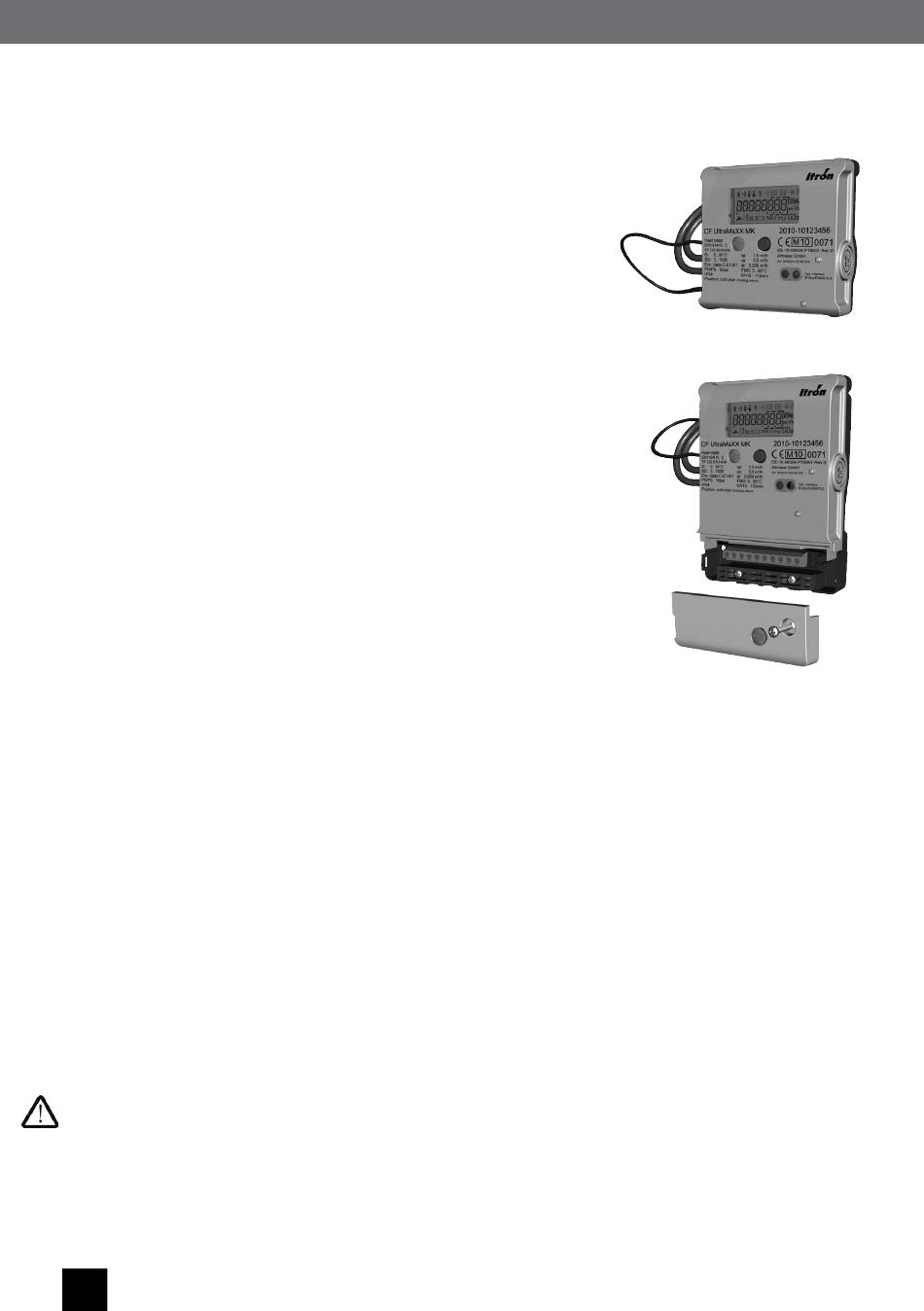

Kleines Rechenwerk
