Montage- und Betriebsanleitung

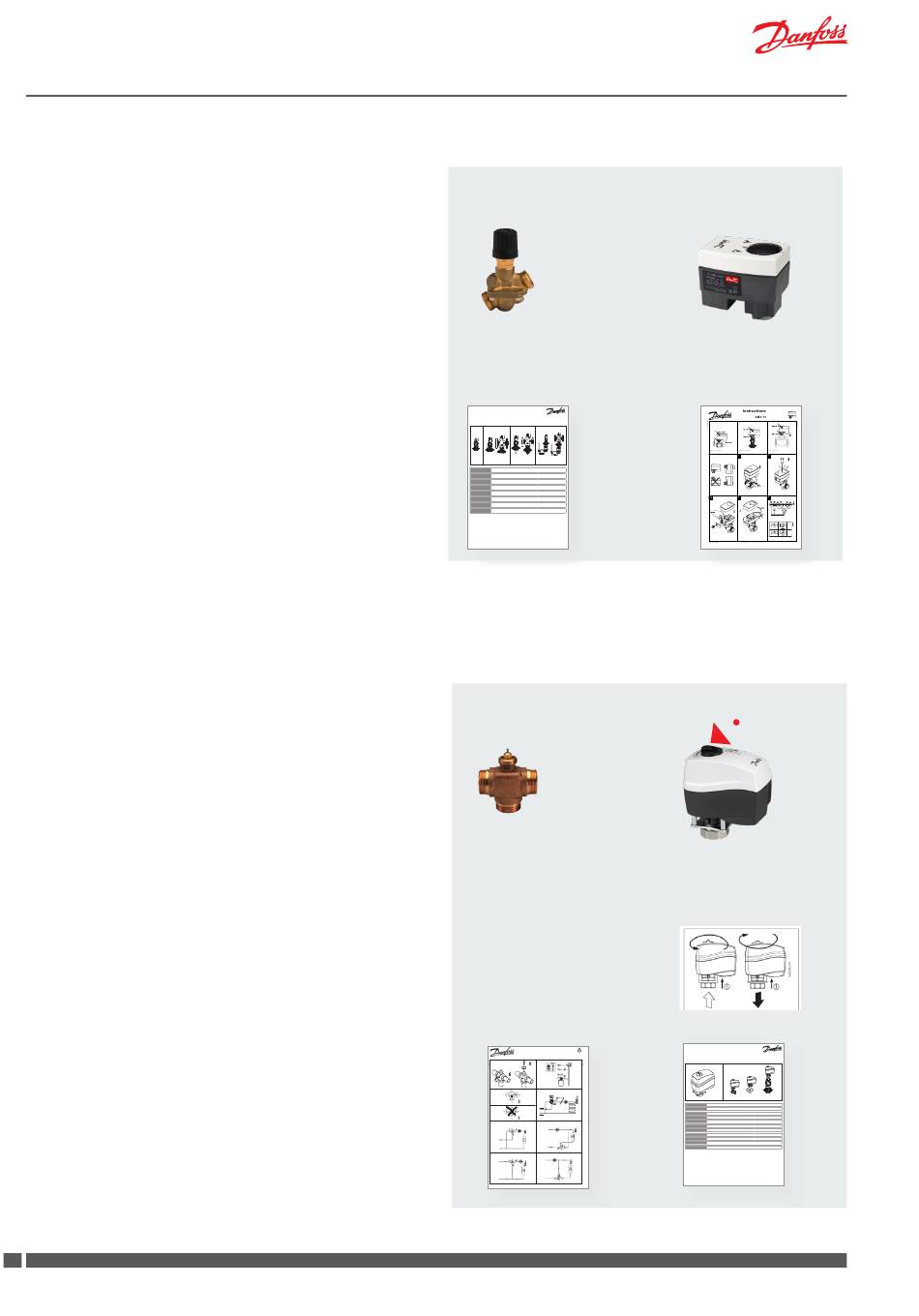

11. REGELUNG DES HEIZKREISES
Volumenstromregler und Stellantrieb,
Zur Regelung des Heizkreises ist die VX Solo II HWS primärseitig mit ei-
nem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem
elektrischen Stellantrieb Danfoss AMV 13 , das dem elektronischen
Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte max-
imale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig
überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell
schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel,
durch das Drehen des Einstelldrossels im Urzeigersinn.
AMV 13
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitigüberprüft.
Je nach gewählter Einstellung der Sicherheitsfunktion wird das AMV
13 Ventil vollständig geöffnet oder geschlossen, wenn die Span-
nungsversorgung abgeschaltet wird.
Für weitere Informationen siehe bitte beigelegte Bedienungsan-
leitungen:
Elektrischer stellantrieb AMV 13
Volumenstromregler mit Motorstellventil AHQM
Der Heizkreis ist sekundärseitig mit einem Mischkreis ausgestattet
der eine geeignete Temperaturniveau für beispielsweise Fussboden-
heizung darstellt. Zur Regelung des Mischkreises ist die VX Solo II
HWS mit einem 3-Wege Stellventil VMV und einem elektrischen Stellant-
rieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist,
ausgestattet.
AMV 150
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
AMV 150 manuell schließen. Manuelles Schließen erfolgt über den
Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im
Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Danfoss 3-Wege Stellventil VMV
10 DKDHR
VX Solo II
AHQM
Instructions
AVQM, AVQMT – PN 16, 25 / DN 15-50
AVQM (PN 16) AVQM (PN 25) AVQMT (PN 25) AVQMT/AVT (PN 25)
DN 15-32 DN 15-50 DN 32-50 DN 15-50 DN 32-50 DN 15-50 DN 32-50
∆p = 0.2 ∆p = 0.2 ∆p = 0.2 ∆p = 0.2 ∆p = 0.2 ∆p = 0.2 ∆p = 0.2
ENglIsh Flow (and temperature) controller with integrated control
www.danfoss.com Page 7
valve AVQM, AVQMT
DANsK Flow- (og temperatur-)regulator med indbygget motorventil
AVQM, AVQMT www.danfoss.dk Side 9
DEUTsCh Volumenstrom (und Temperatur-) Regler mit Motorstellventil
AVQM, AVQMT www.danfoss.de Seite 11
EsPAÑOl Regulador de caudal (y temperatura) con válvula de control www.danfoss.es Página 13
integrada AVQM, AVQMT
slOVENŠČINA Regulator pretoka (in temperature) z regulacijskim ventilom www.danfoss.si Stran 15
AVQM, AVQMT
POlsKI Regulator przepływu (i temperatury) z zaworem www.danfoss.pl Strona 17
regulacyjnym AVQM, AVQMT
Térfogatáram(és hőmérséklet) szabályozó, motoros
MAgyAr www.danfoss.hu Oldal 19
szabályozó-szeleppel egybeépítve AVQM, AVQMT
srPsKI Uputstvo AVQM, AVQMT-PN 16, 25/DN 15-50 grejanje.danfoss.com Strana 21
73695050 DH-SMT/SI VI.DB.T2.1N © Danfoss 09/2009 1
VMV
INSTRUCTIONS
VMV
NC (normally closed)
NC (normally closed)
RAVK (only VMV DN 15, 20) RAVK (only VMV DN 15, 20)
ABV - NC RAVI (only VMV DN 15, 20)
ABV - NC
NO (normally open)
NO (normally open)
ABV - NO ABV - NO
7369311-0 VI.52.D3.00 3-2005
VI.MG.K1.03
AMV 13
AMV 150
Manuelle Hubverstellung
Knopf auf der Unterseite
des Stellantriebes gedrückt
halten während der Antrieb
zur manuellen Hubverstellung
gedreht wird.
Instructions
AMV 150
AMV 150 + AMV 150 + AMV 150 +
VS2 (DN 15) VMV AVQM (DN 15)
ENglIsh
Actuators for three point control AMV 150 www.danfoss.com Page 2
DANsK Motorer til 3-punkts styring AMV 150 www.danfoss.dk Side 3
DEUTsCh
Stellantriebe für 3-Pkt.- Eingangssignal AMV 150 www.danfoss.de Seite 3
sVENsKA Motor för 3-punktsreglering AMV 150 varme.danfoss.se Sida 4
NEDERlANDs
Servomotor met 3-puntssturing AMV 150 www.danfoss.nl Pagina 4
lIETUVIŲ K. Pavaros trijų padėčių valdymui AMV 150 www.danfoss.lt 5 puslapis
lATVIsKI Motori trīs punktu kontrolei AMV 150 www.danfoss.com Lpp. 5
MAgYAR
Szelepmozgatók hárompontos szabályozáshoz AMV 150 www.danfoss.com 6. oldal
ČEsKY Servopohony s tříbodovým regulačním signálem AMV 150 www.danfoss.cz Strana 6
POlsKI
Siłowniki sterowane sygnałem 3-punktowym AMV 150 www.danfoss.pl Strona 7
РУССКИЙ Электроприводы для трехпозиционного регулирования AMV 150 www.danfoss.ru Страница 7
VI.KU.N2.1J 1
73691180 DH-SMT/SI © Danfoss 01/2008
