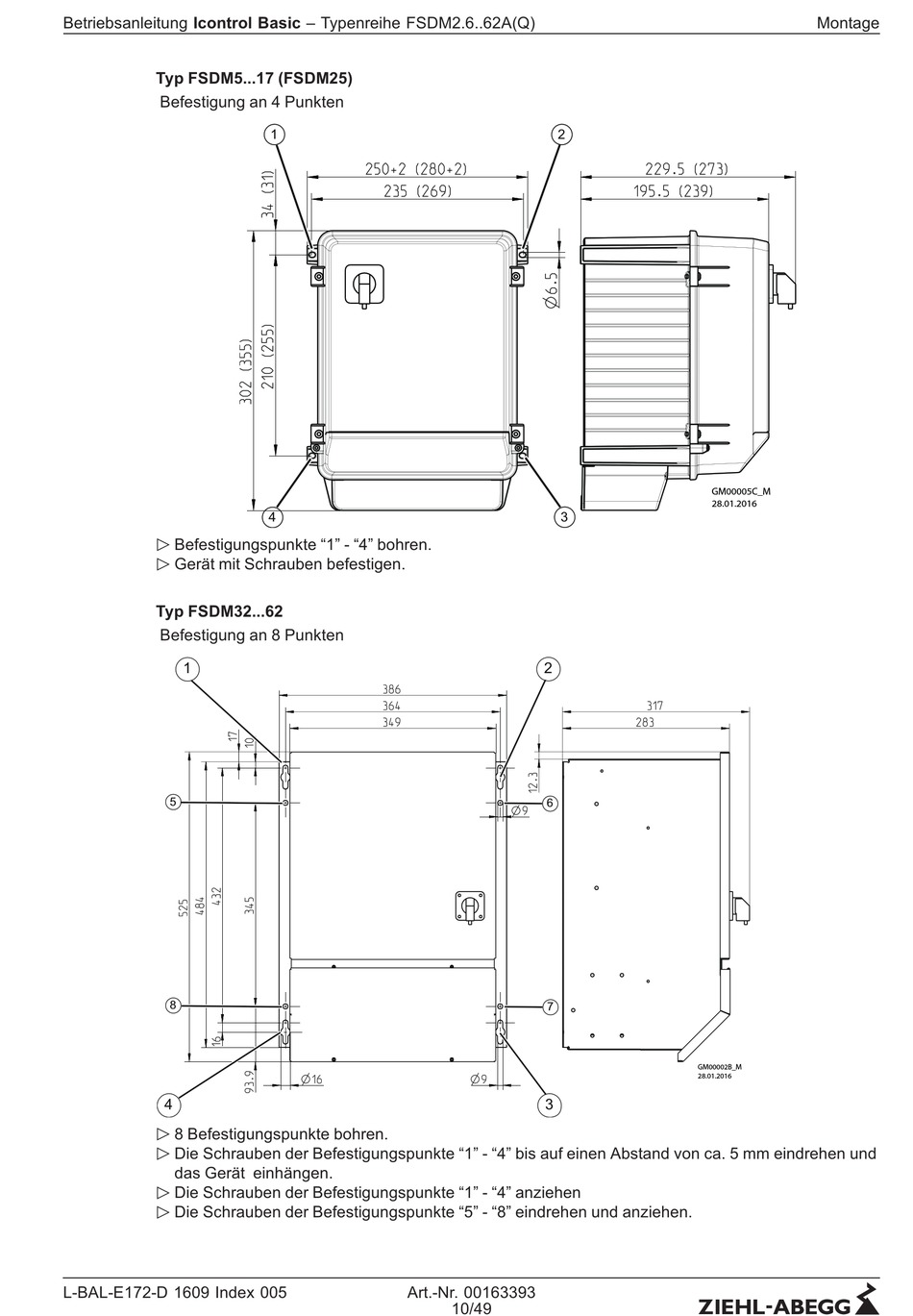

Betriebsanleitung Icontrol Basic – Typenreihe FSDM2.6..62A(Q)
Typ FSDM5...17 (FSDM25)
Befestigung an 4 Punkten
Befestigungspunkte "1" - "4" bohren.
"
Gerät mit Schrauben befestigen.
"
Typ FSDM32...62
Befestigung an 8 Punkten
1
5
8
4
8 Befestigungspunkte bohren.
"
Die Schrauben der Befestigungspunkte "1" - "4" bis auf einen Abstand von ca. 5 mm eindrehen und
"
das Gerät einhängen.
Die Schrauben der Befestigungspunkte "1" - "4" anziehen
"
Die Schrauben der Befestigungspunkte "5" - "8" eindrehen und anziehen.
"
L-BAL-E172-D 1609 Index 005
1
4
Art.-Nr. 00163393
2
3
2
6
7
3
10/49
Montage
GM00005C_M
28.01.2016
GM00002B_M
28.01.2016
