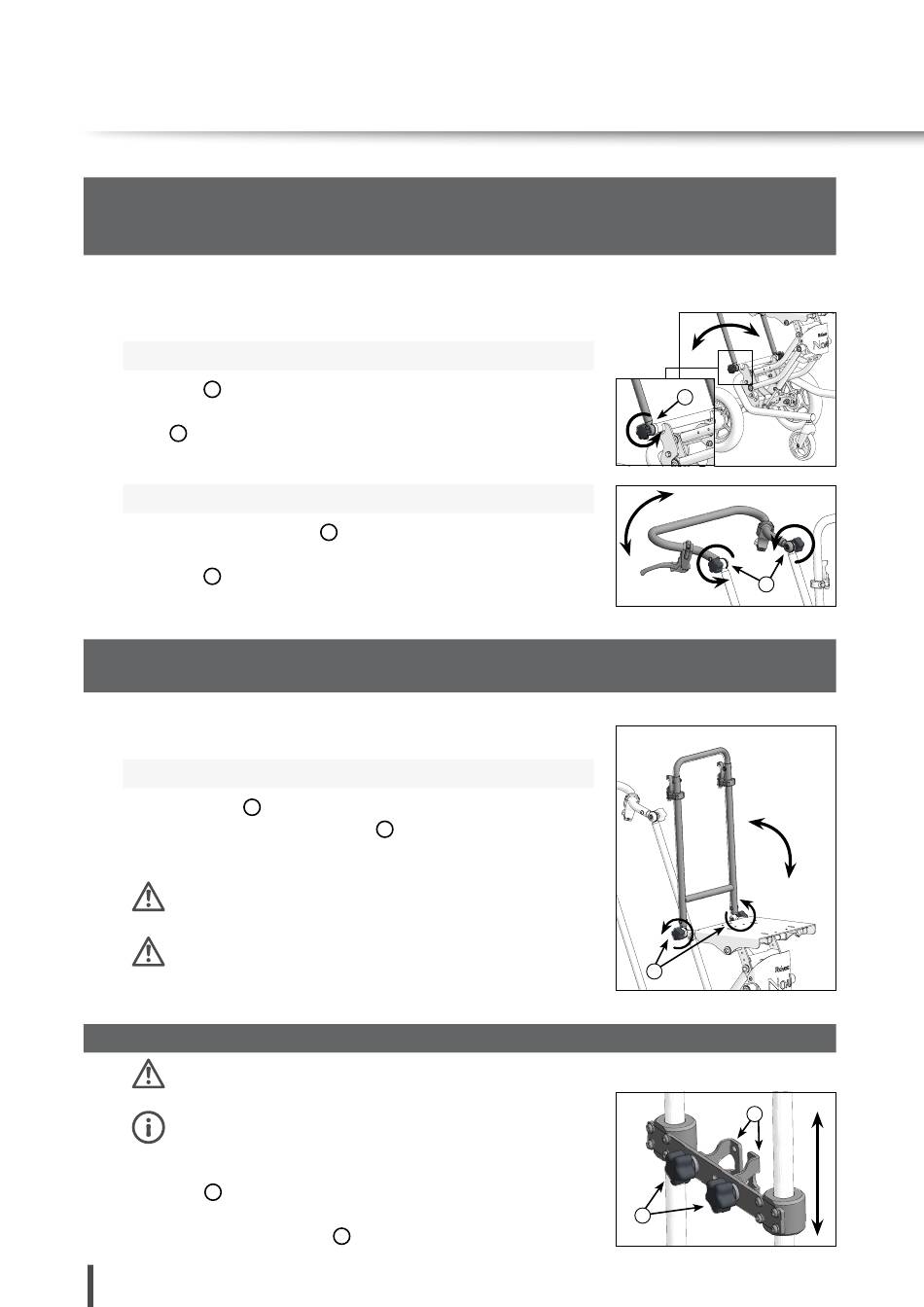

4. Einstellungen des Gerätes
4.5 Schiebebogen, Outdoor-Untergestell
bzw. Schiebebogen am Untergestell,
Winkelverstellbar (optional)
Der Schiebebogen des Noah Outdoor-Untergestelles ist unten am
Gestell befestigt und kann in zwei verschiedenen Varianten angepasst
werden.

Winkelverstellung, Gestell

Sterngriffe gegen den Uhrzeigersinn lösen, bis alle Zahnsegmente
1
frei beweglich sind. Schiebebogen in der Winkelung anpassen. Stern-
griffe im Uhrzeigersinn wieder fest anziehen, sodass alle Zahnseg-
1
mente ineinander greifen.

Winkelverstellung, Griffbogen

Sterngriffe auf beiden Seiten
alle Zahnsegmente frei beweglich sind. Schiebebogenwinkel einstellen.
Sterngriffe im Uhrzeigersinn wieder fest anziehen, sodass alle Zahn-
2
segmente ineinander greifen.
4.6
Rücken Ohne Schiebebogen an der Sitzplatte,
winkelverstellbar
Der Rücken ist an der Sitzplatte befestigt und kann in der
Neigung angepasst werden.
Winkelverstellung
Beide Sterngriffe
1
der Höhe einstellen. Beide Sterngriffe
anziehen.
Der Sterngriff muss fest angezogen sein - ansonsten besteht
Verletzungsgefahr!
Achten Sie darauf, dass sich keine Körperteile (Hände) wäh-
rend Einstellungen in den Bereichen zwischen bewegliche und
feste Teile befinden.
4.7 Rückenbefestigung für Sitzschale
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Verstellen des Schiebebogens wird die
Sitzschalenaufnahme automatisch mitgeführt
Die Sitzschale / -einheit kann über vier Schrauben problemlos am Win-
keladapter befestigt werden. Zur einfachen und schnellen Montage,
1
bzw. Demontage, der adaptierten Sitzschale / -einheit am Rücken des
Zimmeruntergestells, Handrad
24 von 32
gegen den Uhrzeigersinn lösen, bis
2
gegen den Uhrzeigersinn lösen. Schiebebogen in
im Uhrzeigersinn wieder fest
1
fest drehen, bzw. herausdrehen.
