! Im manuellen Betrieb wird dringend davon abgeraten, die Klappe vollständig zu schließen, bevor die Glutphase
(F8) erreicht wird, da dies zu einem gefährlichen und giftigen CO Anstieg führen kann. Außerdem könnte es auch
zu einem überhöhten Holzgas Anstieg kommen, was zu einer Explosion in der Feuerstelle führen kann, wenn die
Ofentür geöffnet und Frischluft zugeführt wird.
Die Verwendung des manuellen Betriebs kann mit dem Parameter „<17> Manueller Betrieb" (siehe
Parametertabelle) gesperrt oder zeitlich begrenzt werden.
Um wieder in den automatischen Betrieb zu wechseln, drückt man die Taste F1.
4.4 Displayanzeige des Brennverlaufs
Auf dieser Displayanzeige kann man den Brennverlauf sehen. Die Anzeige ist nicht sichtbar wenn der Ofen im
manuellen Betrieb arbeitet. Die Aufzeichnung startet mit dem Beginn der Phase F1 und endet mit Abschluss der
Phase F9. Die Dauer der Aufzeichnung kann mit dem Parameterwert <15> „Verlauf" (Parameter-Ebene 1) eingestellt
werden. Die Aufzeichnung startet einer Temperatur von 0°C, was den Beginn eines neuen Brennverlauf bedeutet.
Jedes Mal, wenn die Tür geöffnet wird (mit oder ohne Türkontaktschalter), beginnt die Aufzeichnung eines neuen
Brennverlaufs (siehe Abb. 5).

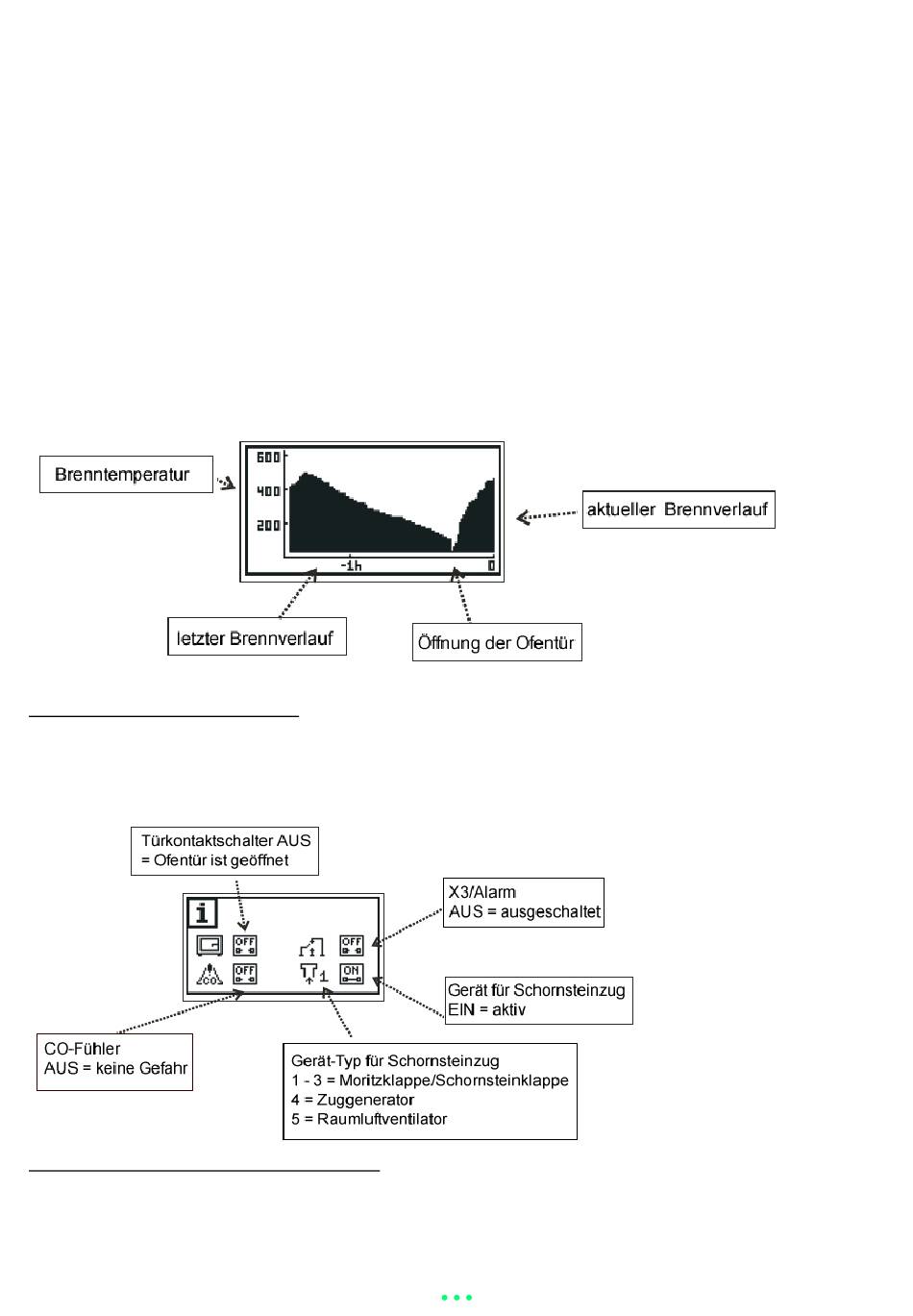

Abb. 8 – Displayanzeige Brennverlauf
4.5 Displayanzeige Anschlussinformationen
Diese Displayanzeige informiert den Benutzer über den Zustand der Anschlusseingänge die Steuerung.
Abb. 9 – Displayanzeige Anschlussinformationen
Durch Drücken der Pfeiltaste (7) kann die Displayanzeige geändert werden. Durch kurzes Drücken der Taste F2 (8),
gelangt man wieder zur Hauptdisplayanzeige zurück.
15
