4.1 Displayanzeige in Alarmsituationen

Alarmanzeigen werden erst im Display sichtbar, wenn eine der folgenden Alarmsituationen auftritt:
1. Funktionsstörung Abgastemperaturfühler T1.
Es erscheint die Alarmanzeige im Display „Temperaturfühler T1 beschädigt".
2. Funktionsstörung des Kalibrierungsfühlers in der Steuerung .
Es erscheint die Alarmanzeige im Display „Temperatur Messfehler T0".
3. Überschreitung des CO Grenzwerts. Es kommt zum Kurzschluss der Anschlüsse X3.
Es erscheint die Alarmanzeige im Display „Kohlenmonoxid gemessen!! GEFAHR!!"
4. Überschreitung der Maximaltemperatur des Kamins.
Es erscheint die Alarmanzeige im Display "Kamin-Temperatur zu hoch".

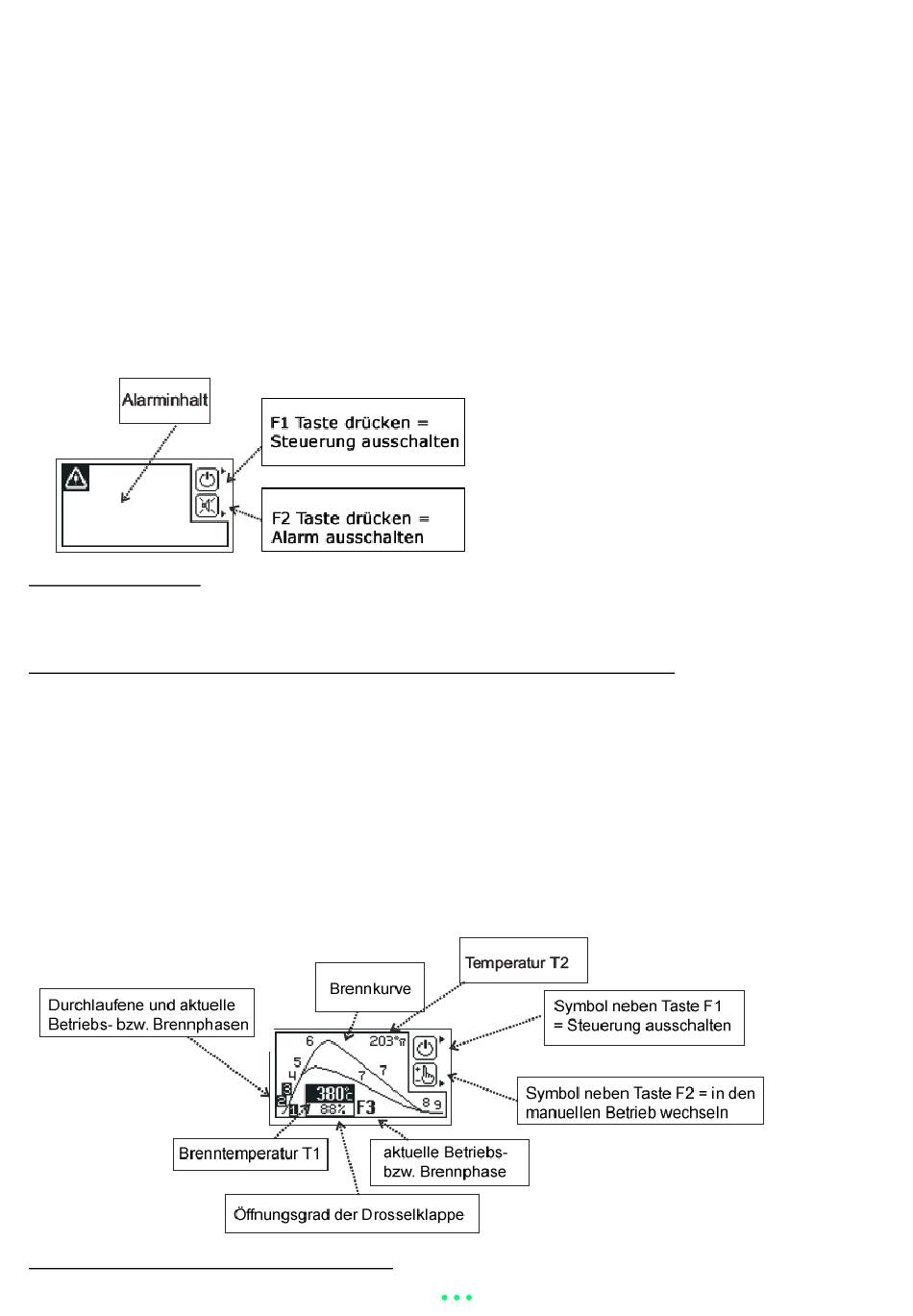

Abb. 5 – Alarmmeldung
! Im Alarmfall ertönt ein Signal, welches mit der Taste F2 ausgeschaltet werden kann.
Durch Drücken der Pfeiltaste (7) kann in folgende Displayanzeigen gewechselt werden:

4.2 Displayanzeige im automatischen Betrieb

Die Displayanzeige im automatischen Betrieb, ermöglicht es, die Steuerung zu kontrollieren. Das Grafikdisplay zeigt
die Brennkurve mit den Betriebs- und Brennphasen in zwei Varianten an - die obere Brennkurve steht für den
Volllastbetrieb und die untere für den Teillastbetrieb des Ofens. Bei einem Teillastbetrieb kommt es häufig dazu,
dass es während des Brennvorgangs zu einer Temperatursenkung kommt, bevor die Phase F6 erreicht wird. Die
Steuerung passt sich dann entsprechend an und zeigt die Arbeit mit der unteren Brennkurve an.
Die aktuelle, sowie bereits abgeschlossene Betriebs- und Brennphasen Nummern werden mit schwarzem
Hintergrund neben der Brennkurve angezeigt. Die jeweils aktuelle Betriebs- bzw. Brennphase blinkt rechts neben
der Temperatur und der Klappenöffnung.
Abb. 6 – Displayanzeige im automatischen Betrieb
13
