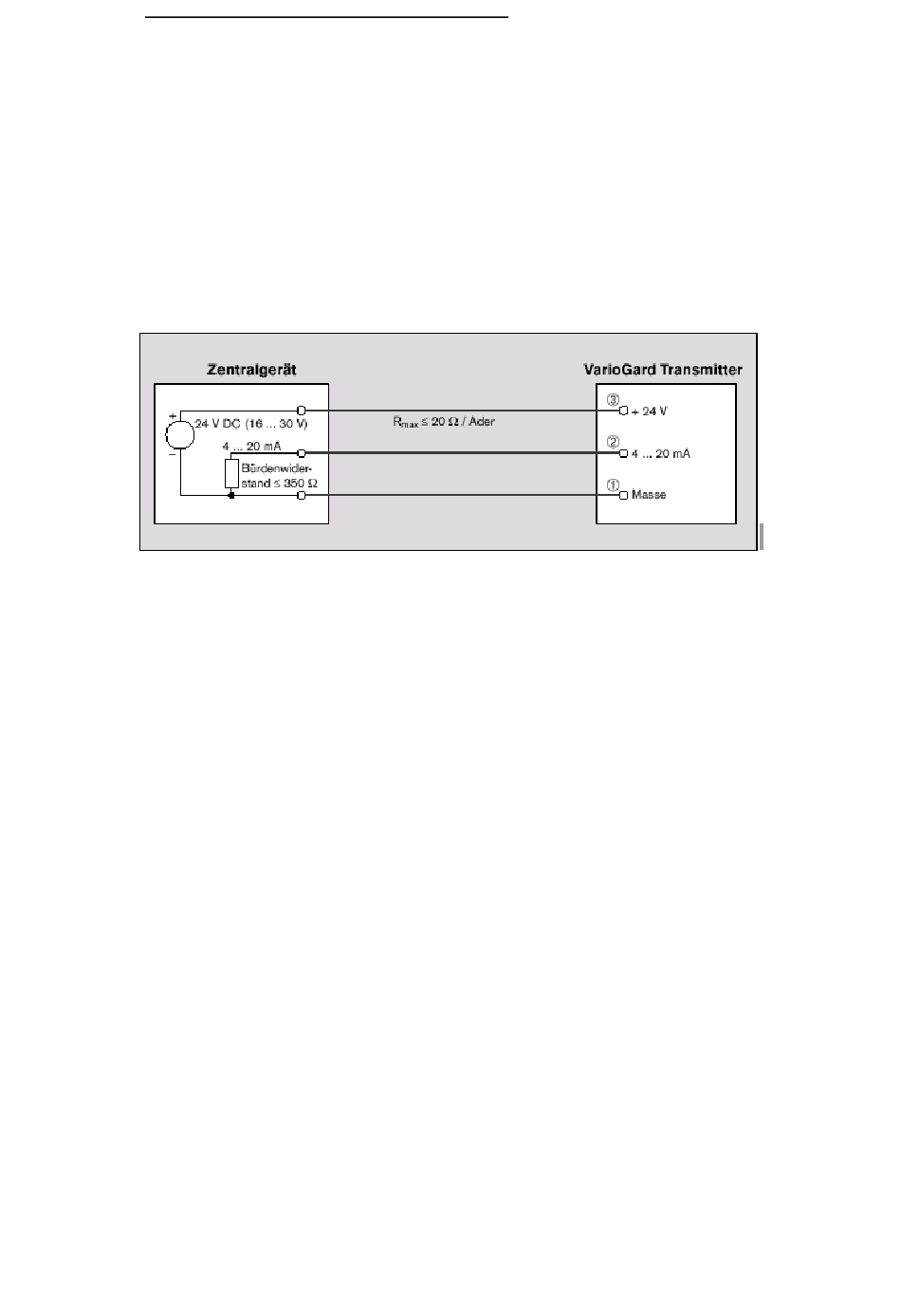

Schema zum Anschluss an ein Zentralgerät:
Belegung an einen der beiden Steckklemmblöcke (1) im Oberteil.
Die Klemmblöcke sind parallel geschaltet und können alternativ benutzt
werden:
24V DC (16 bis 30V) Versorgung und 4 bis 20 mA Signal
Klemmenbelegung:
0 V DC-Masse
4 bis 20 mA oder 0.. 20 mA oder 0.. 10 Volt-Signal (abhängig von der
Einstellung)
+24V DC Versorgung (siehe Seite 13).
Anschlussschema
Seite 8
