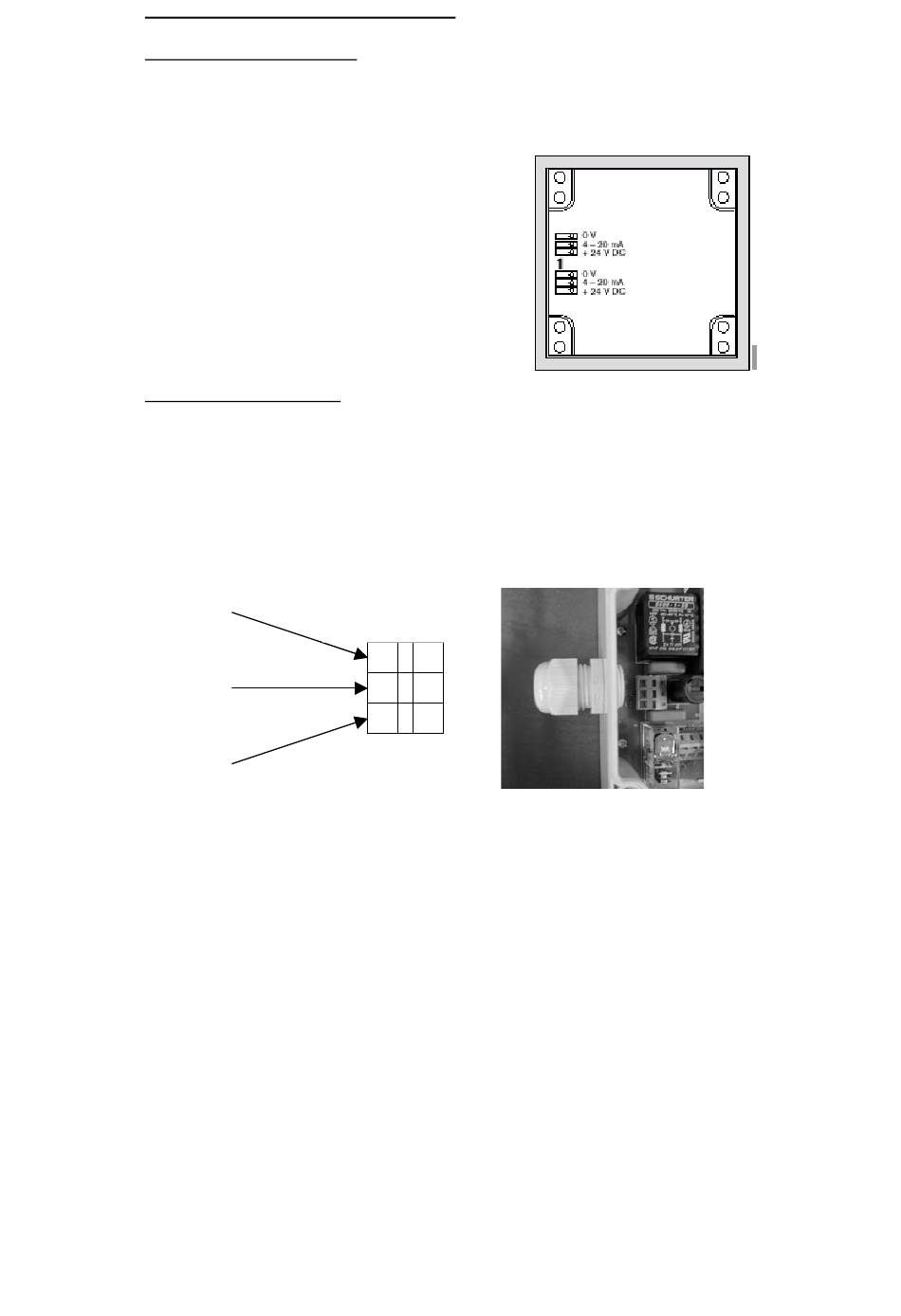

Elektrische Anschlüsse installieren

Transmitter ohne Netzteil:

Verlegung und Anschluss der elektrischen Installation des Transmitters nur
von einem Fachmann unter Beachtung der einschlägigen Vorschriften.
3-adrige Leitung z. B. NYM mit einem
Leitungsquerschnitt 3 x 0,5 mm
2
mm verwenden.
Maximaler Bürdenwiderstand ≤ 500 Ω;.
Kontaktbelegung beachten, Anschluss über
Steckklemmblock im Oberteil.

Transmitter mit Netzteil:

Verlegung und Anschluss der elektrischen Installation des Transmitters nur
von einem Fachmann unter Beachtung der einschlägigen Vorschriften.
Der Transmitter mit Netzteil, ohne Schnittstelle benötigt nur eine
Stromversorgung (230VAC, 50/60 Hz).
Beim Anschluss an ein Zentralgerät wird die Schnittstelle (4.. 20 mA)
benötigt, welche optional erhältlich ist (s. Bestellliste).
N
PE
L
2
bis 3 x 1,5
WAGO-Klemme
Seite 7
