Transmitter installieren

Installation der Anlage durch geschultes Fachpersonal.
Montageort der Transmitter entsprechend den anzuwendenden Vorschriften
so wählen, dass das im zu überwachenden Bereich austretende Gas durch
den Transmitter rechtzeitig und sicher erfasst wird.
Zum Erreichen einer maximalen Schutzwirkung richtigen Montageort wählen.
Die freie Luftzirkulation um den Transmitter herum darf nicht behindert sein.
Der Montageort des Transmitters ist so nah wie möglich am Ort der
möglichen Leckstelle zu wählen:
Zur Überwachung von Gasen oder Dämpfen, die schwerer als Luft sind, ist
der Transmitter so nah wie möglich am Boden anzubringen.
Die örtlichen Luftströmungsverhältnisse sind zu berücksichtigen. Den
Transmitter an einem Ort anbringen, wo mit der höchsten Gaskonzentration
zu rechnen ist.
Bei weitläufigen Räumen kann auch eine Installation mehrerer Transmitter
notwendig sein.
3

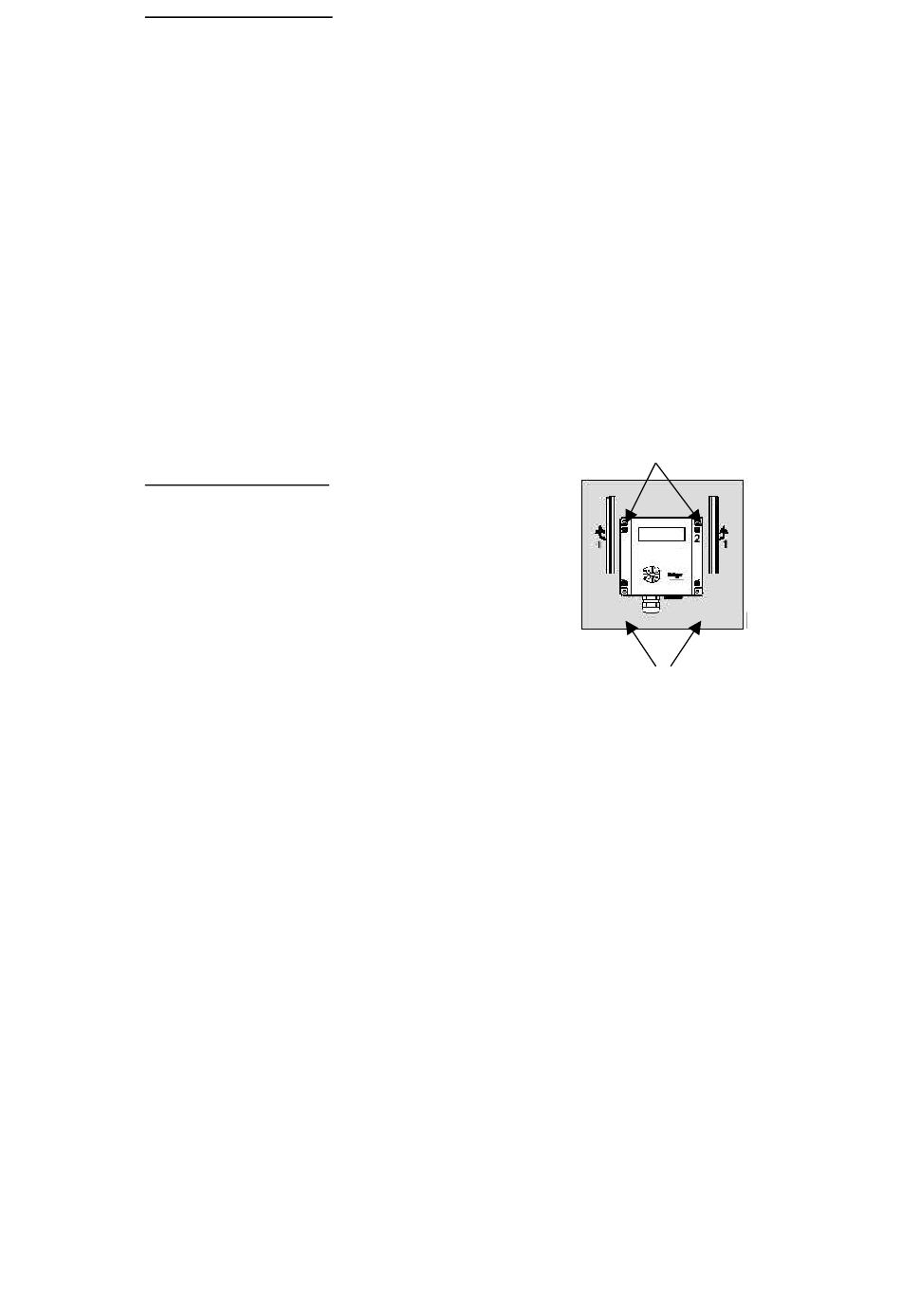

Transmitter befestigen

Abdeckstreifen (1) vom Oberteil abnehmen.
Die vier Schrauben (2) am Gehäuseoberteil lösen
und Oberteil abnehmen
Befestigung mit vier Schrauben (3) durch das Gehäuse
3
Zum Schutz des Transmitters vor mechanischen Beschädigungen kann ein
Schutzgitter montiert werden (s. Bestellliste).
Bei der Montage auf unebenen Flächen sind Verspannungen des Gehäuses
zu vermeiden!
Der VarioGard Transmitter enthält einen empfindlichen optischen Sensor.
Starke mechanische Verspannungen des Gehäuses können seine
Messgenauigkeit reduzieren.
